DK50
DK50 PLUS

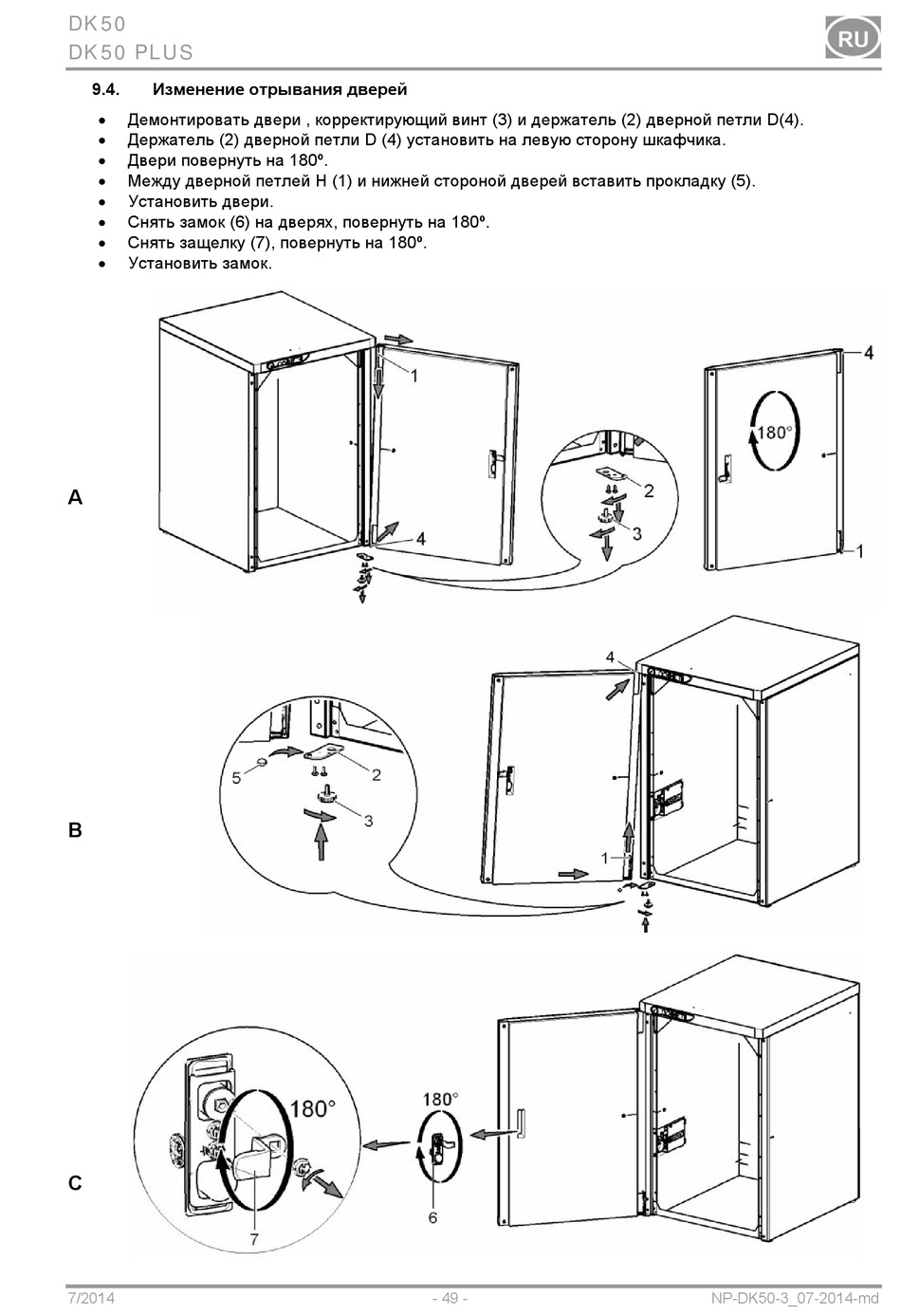

9.4.
Изменение отрывания дверей
Демонтировать двери , корректирующий винт (3) и держатель (2) дверной петли D(4).
Держатель (2) дверной петли D (4) установить на левую сторону шкафчика.
Двери повернуть на 180º.
Между дверной петлей H (1) и нижней стороной дверей вставить прокладку (5).
Установить двери.
Снять замок (6) на дверях, повернуть на 180º.
Снять защелку (7), повернуть на 180º.
Установить замок.
A
B
C
