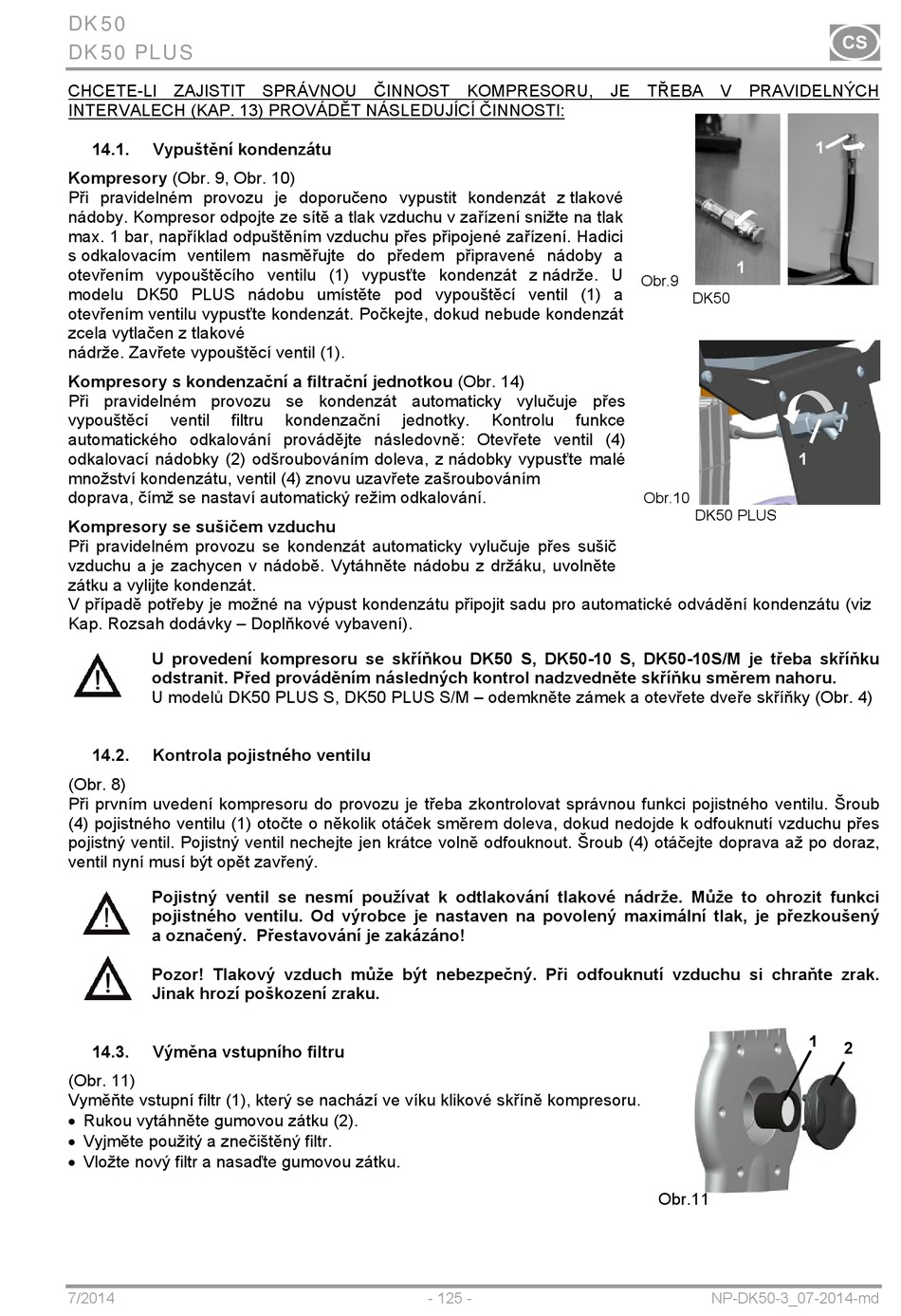

DK50
DK50 PLUS
CHCETE-LI ZAJISTIT SPRÁVNOU ČINNOST KOMPRESORU, JE TŘEBA V PRAVIDELNÝCH
INTERVALECH (KAP. 13) PROVÁDĚT NÁSLEDUJÍCÍ ČINNOSTI:
14.1. Vypuštění kondenzátu
Kompresory (Obr. 9, Obr. 10)
Při pravidelném provozu je doporučeno vypustit kondenzát z tlakové
nádoby. Kompresor odpojte ze sítě a tlak vzduchu v zařízení snižte na tlak
max. 1 bar, například odpuštěním vzduchu přes připojené zařízení. Hadici
s odkalovacím ventilem nasměřujte do předem připravené nádoby a
otevřením vypouštěcího ventilu (1) vypusťte kondenzát z nádrže. U
modelu DK50 PLUS nádobu umístěte pod vypouštěcí ventil (1) a
otevřením ventilu vypusťte kondenzát. Počkejte, dokud nebude kondenzát
zcela vytlačen z tlakové
nádrže. Zavřete vypouštěcí ventil (1).
Kompresory s kondenzační a filtrační jednotkou (Obr. 14)
Při pravidelném provozu se kondenzát automaticky vylučuje přes
vypouštěcí ventil filtru
automatického odkalování provádějte následovně: Otevřete ventil (4)
odkalovací nádobky (2) odšroubováním doleva, z nádobky vypusťte malé
množství kondenzátu, ventil (4) znovu uzavřete zašroubováním
doprava, čímž se nastaví automatický režim odkalování.
Kompresory se sušičem vzduchu
Při pravidelném provozu se kondenzát automaticky vylučuje přes sušič
vzduchu a je zachycen v nádobě. Vytáhněte nádobu z držáku, uvolněte
zátku a vylijte kondenzát.
V případě potřeby je možné na výpust kondenzátu připojit sadu pro automatické odvádění kondenzátu (viz
Kap. Rozsah dodávky – Doplňkové vybavení).
U provedení kompresoru se skříňkou DK50 S, DK50-10 S, DK50-10S/M je třeba skříňku
odstranit. Před prováděním následných kontrol nadzvedněte skříňku směrem nahoru.
U modelů DK50 PLUS S, DK50 PLUS S/M – odemkněte zámek a otevřete dveře skříňky (Obr. 4)
14.2. Kontrola pojistného ventilu
(Obr. 8)
Při prvním uvedení kompresoru do provozu je třeba zkontrolovat správnou funkci pojistného ventilu. Šroub
(4) pojistného ventilu (1) otočte o několik otáček směrem doleva, dokud nedojde k odfouknutí vzduchu přes
pojistný ventil. Pojistný ventil nechejte jen krátce volně odfouknout. Šroub (4) otáčejte doprava až po doraz,
ventil nyní musí být opět zavřený.
Pojistný ventil se nesmí používat k odtlakování tlakové nádrže. Může to ohrozit funkci
pojistného ventilu. Od výrobce je nastaven na povolený maximální tlak, je přezkoušený
a označený. Přestavování je zakázáno!
Pozor! Tlakový vzduch může být nebezpečný. Při odfouknutí vzduchu si chraňte zrak.
Jinak hrozí poškození zraku.
14.3. Výměna vstupního filtru
(Obr. 11)
Vyměňte vstupní filtr (1), který se nachází ve víku klikové skříně kompresoru.
 Rukou vytáhněte gumovou zátku (2).
 Vyjměte použitý a znečištěný filtr.
 Vložte nový filtr a nasaďte gumovou zátku.
7/2014
kondenzační jednotky.
- 125 -
Obr.9
Kontrolu funkce
Obr.10
Obr.11
1
DK50
1
DK50 PLUS
1
2
NP-DK50-3_07-2014-md
