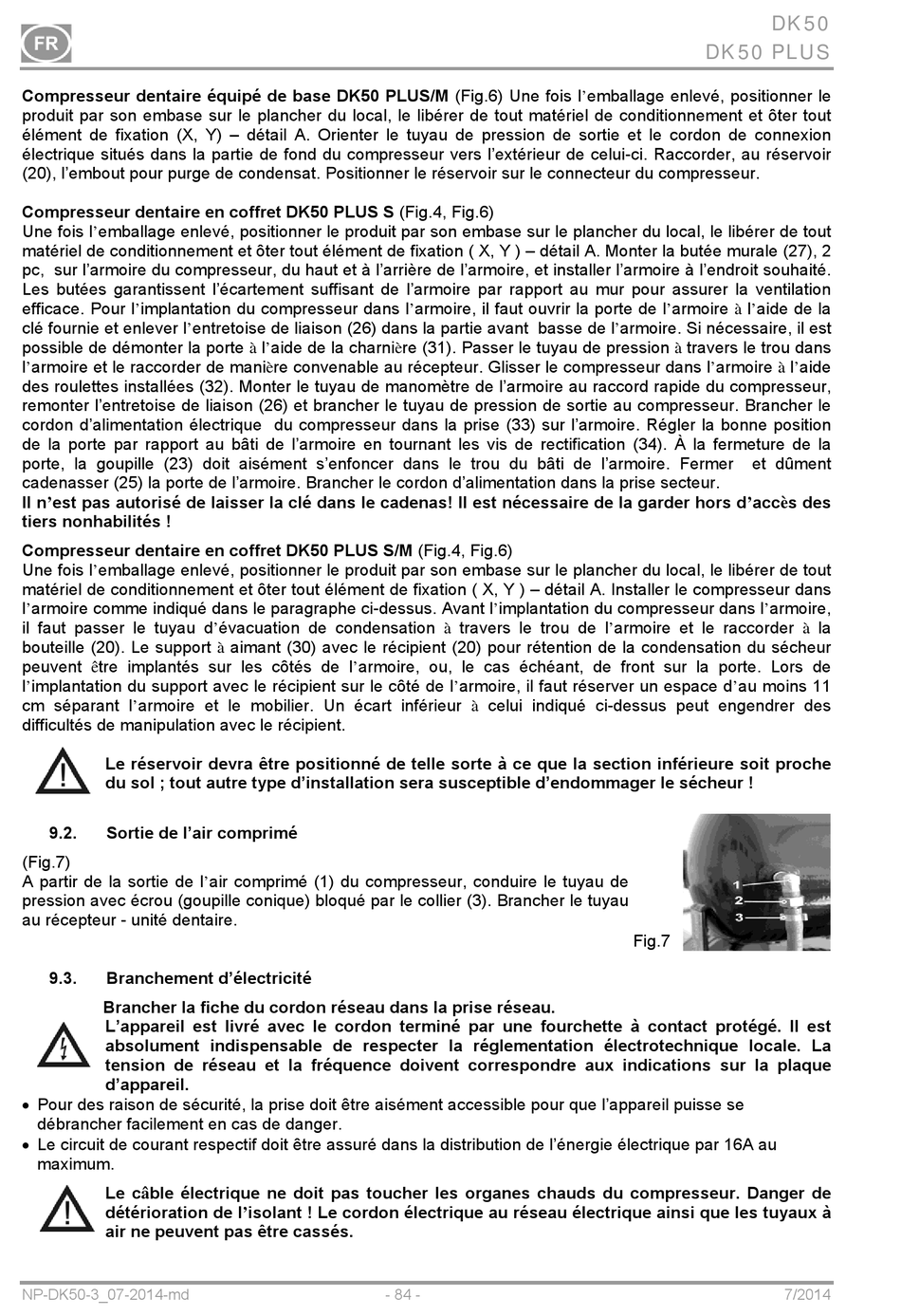

Compresseur dentaire équipé de base DK50 PLUS/M (Fig.6) Une fois l'emballage enlevé, positionner le
produit par son embase sur le plancher du local, le libérer de tout matériel de conditionnement et ôter tout
élément de fixation (X, Y) – détail A. Orienter le tuyau de pression de sortie et le cordon de connexion
électrique situés dans la partie de fond du compresseur vers l'extérieur de celui-ci. Raccorder, au réservoir
(20), l'embout pour purge de condensat. Positionner le réservoir sur le connecteur du compresseur.
Compresseur dentaire en coffret DK50 PLUS S (Fig.4, Fig.6)
Une fois l'emballage enlevé, positionner le produit par son embase sur le plancher du local, le libérer de tout
matériel de conditionnement et ôter tout élément de fixation ( X, Y ) – détail A. Monter la butée murale (27), 2
pc, sur l'armoire du compresseur, du haut et à l'arrière de l'armoire, et installer l'armoire à l'endroit souhaité.
Les butées garantissent l'écartement suffisant de l'armoire par rapport au mur pour assurer la ventilation
efficace. Pour l'implantation du compresseur dans l'armoire, il faut ouvrir la porte de l'armoire à l'aide de la
clé fournie et enlever l'entretoise de liaison (26) dans la partie avant basse de l'armoire. Si nécessaire, il est
possible de démonter la porte à l'aide de la charnière (31). Passer le tuyau de pression à travers le trou dans
l'armoire et le raccorder de manière convenable au récepteur. Glisser le compresseur dans l'armoire à l'aide
des roulettes installées (32). Monter le tuyau de manomètre de l'armoire au raccord rapide du compresseur,
remonter l'entretoise de liaison (26) et brancher le tuyau de pression de sortie au compresseur. Brancher le
cordon d'alimentation électrique du compresseur dans la prise (33) sur l'armoire. Régler la bonne position
de la porte par rapport au bâti de l'armoire en tournant les vis de rectification (34). À la fermeture de la
porte, la goupille (23) doit aisément s'enfoncer dans le trou du bâti de l'armoire. Fermer
cadenasser (25) la porte de l'armoire. Brancher le cordon d'alimentation dans la prise secteur.
Il n'est pas autorisé de laisser la clé dans le cadenas! Il est nécessaire de la garder hors d'accès des
tiers nonhabilités !
Compresseur dentaire en coffret DK50 PLUS S/M (Fig.4, Fig.6)
Une fois l'emballage enlevé, positionner le produit par son embase sur le plancher du local, le libérer de tout
matériel de conditionnement et ôter tout élément de fixation ( X, Y ) – détail A. Installer le compresseur dans
l'armoire comme indiqué dans le paragraphe ci-dessus. Avant l'implantation du compresseur dans l'armoire,
il faut passer le tuyau d'évacuation de condensation à travers le trou de l'armoire et le raccorder à la
bouteille (20). Le support à aimant (30) avec le récipient (20) pour rétention de la condensation du sécheur
peuvent être implantés sur les côtés de l'armoire, ou, le cas échéant, de front sur la porte. Lors de
l'implantation du support avec le récipient sur le côté de l'armoire, il faut réserver un espace d'au moins 11
cm séparant l'armoire et le mobilier. Un écart inférieur à celui indiqué ci-dessus peut engendrer des
difficultés de manipulation avec le récipient.
Le réservoir devra être positionné de telle sorte à ce que la section inférieure soit proche
du sol ; tout autre type d'installation sera susceptible d'endommager le sécheur !
9.2. Sortie de l'air comprimé
(Fig.7)
A partir de la sortie de l'air comprimé (1) du compresseur, conduire le tuyau de
pression avec écrou (goupille conique) bloqué par le collier (3). Brancher le tuyau
au récepteur - unité dentaire.
9.3. Branchement d'électricité
Brancher la fiche du cordon réseau dans la prise réseau.
L'appareil est livré avec le cordon terminé par une fourchette à contact protégé. Il est
absolument indispensable de respecter la réglementation électrotechnique locale. La
tension de réseau et la fréquence doivent correspondre aux indications sur la plaque
d'appareil.
 Pour des raison de sécurité, la prise doit être aisément accessible pour que l'appareil puisse se
débrancher facilement en cas de danger.
 Le circuit de courant respectif doit être assuré dans la distribution de l'énergie électrique par 16A au
maximum.
Le câble électrique ne doit pas toucher les organes chauds du compresseur. Danger de
détérioration de l'isolant ! Le cordon électrique au réseau électrique ainsi que les tuyaux à
air ne peuvent pas être cassés.
NP-DK50-3_07-2014-md - 84 -
DK50
DK50 PLUS
et dûment
Fig.7
7/2014
