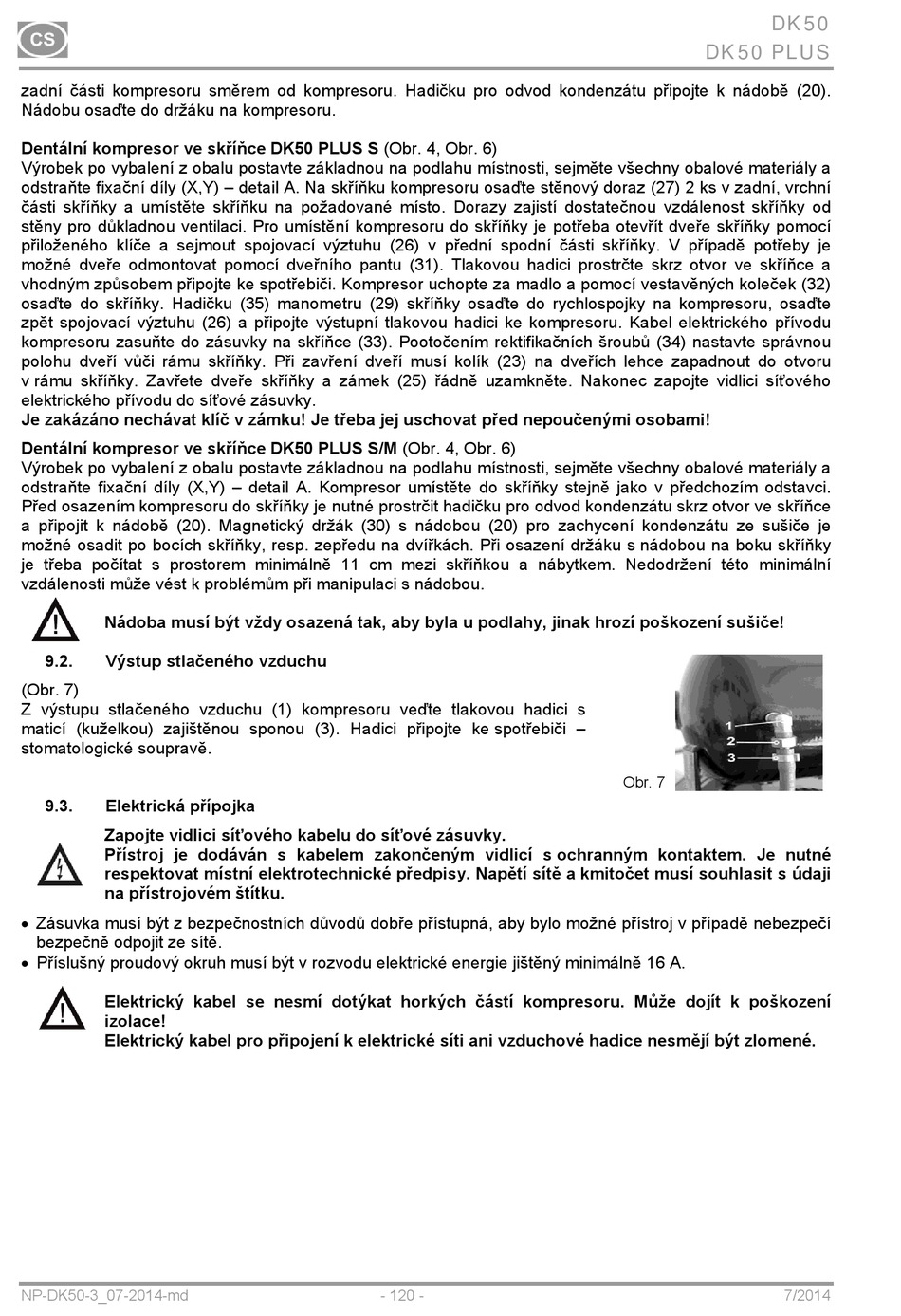

zadní části kompresoru směrem od kompresoru. Hadičku pro odvod kondenzátu připojte k nádobě (20).
Nádobu osaďte do držáku na kompresoru.
Dentální kompresor ve skříňce DK50 PLUS S (Obr. 4, Obr. 6)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály a
odstraňte fixační díly (X,Y) – detail A. Na skříňku kompresoru osaďte stěnový doraz (27) 2 ks v zadní, vrchní
části skříňky a umístěte skříňku na požadované místo. Dorazy zajistí dostatečnou vzdálenost skříňky od
stěny pro důkladnou ventilaci. Pro umístění kompresoru do skříňky je potřeba otevřít dveře skříňky pomocí
přiloženého klíče a sejmout spojovací výztuhu (26) v přední spodní části skříňky. V případě potřeby je
možné dveře odmontovat pomocí dveřního pantu (31). Tlakovou hadici prostrčte skrz otvor ve skříňce a
vhodným způsobem připojte ke spotřebiči. Kompresor uchopte za madlo a pomocí vestavěných koleček (32)
osaďte do skříňky. Hadičku (35) manometru (29) skříňky osaďte do rychlospojky na kompresoru, osaďte
zpět spojovací výztuhu (26) a připojte výstupní tlakovou hadici ke kompresoru. Kabel elektrického přívodu
kompresoru zasuňte do zásuvky na skříňce (33). Pootočením rektifikačních šroubů (34) nastavte správnou
polohu dveří vůči rámu skříňky. Při zavření dveří musí kolík (23) na dveřích lehce zapadnout do otvoru
v rámu skříňky. Zavřete dveře skříňky a zámek (25) řádně uzamkněte. Nakonec zapojte vidlici síťového
elektrického přívodu do síťové zásuvky.
Je zakázáno nechávat klíč v zámku! Je třeba jej uschovat před nepoučenými osobami!
Dentální kompresor ve skříňce DK50 PLUS S/M (Obr. 4, Obr. 6)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály a
odstraňte fixační díly (X,Y) – detail A. Kompresor umístěte do skříňky stejně jako v předchozím odstavci.
Před osazením kompresoru do skříňky je nutné prostrčit hadičku pro odvod kondenzátu skrz otvor ve skříňce
a připojit k nádobě (20). Magnetický držák (30) s nádobou (20) pro zachycení kondenzátu ze sušiče je
možné osadit po bocích skříňky, resp. zepředu na dvířkách. Při osazení držáku s nádobou na boku skříňky
je třeba počítat s prostorem minimálně 11 cm mezi skříňkou a nábytkem. Nedodržení této minimální
vzdálenosti může vést k problémům při manipulaci s nádobou.
Nádoba musí být vždy osazená tak, aby byla u podlahy, jinak hrozí poškození sušiče!
9.2. Výstup stlačeného vzduchu
(Obr. 7)
Z výstupu stlačeného vzduchu (1) kompresoru veďte tlakovou hadici s
maticí (kuželkou) zajištěnou sponou (3). Hadici připojte ke spotřebiči –
stomatologické soupravě.
9.3. Elektrická přípojka
Zapojte vidlici síťového kabelu do síťové zásuvky.
Přístroj je dodáván s kabelem zakončeným vidlicí s ochranným kontaktem. Je nutné
respektovat místní elektrotechnické předpisy. Napětí sítě a kmitočet musí souhlasit s údaji

na přístrojovém štítku.
 Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby bylo možné přístroj v případě nebezpečí
bezpečně odpojit ze sítě.
 Příslušný proudový okruh musí být v rozvodu elektrické energie jištěný minimálně 16 A.
Elektrický kabel se nesmí dotýkat horkých částí kompresoru. Může dojít k poškození
izolace!
Elektrický kabel pro připojení k elektrické síti ani vzduchové hadice nesmějí být zlomené.
