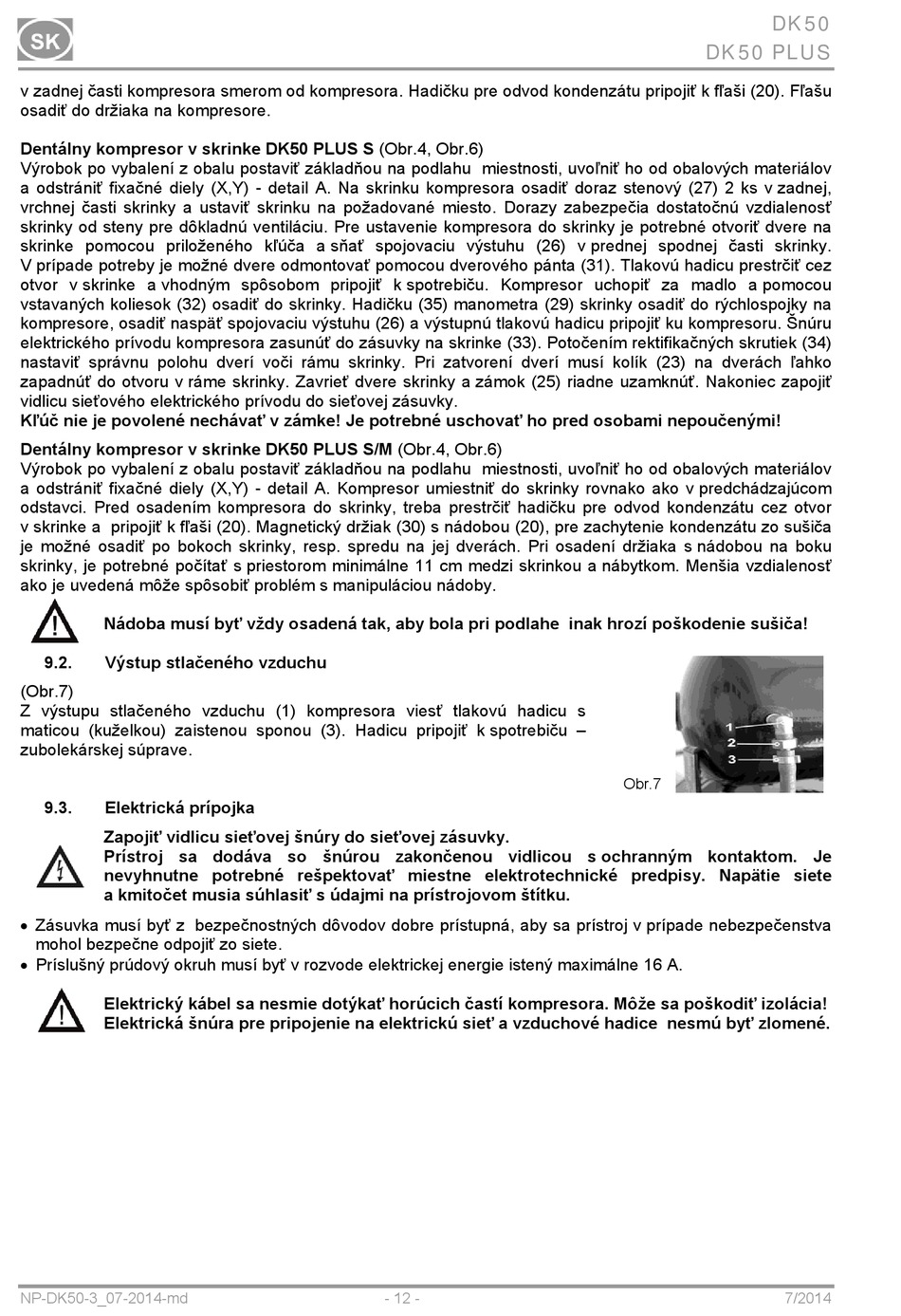

v zadnej časti kompresora smerom od kompresora. Hadičku pre odvod kondenzátu pripojiť k fľaši (20). Fľašu
osadiť do držiaka na kompresore.
Dentálny kompresor v skrinke DK50 PLUS S (Obr.4, Obr.6)
Výrobok po vybalení z obalu postaviť základňou na podlahu miestnosti, uvoľniť ho od obalových materiálov
a odstrániť fixačné diely (X,Y) - detail A. Na skrinku kompresora osadiť doraz stenový (27) 2 ks v zadnej,
vrchnej časti skrinky a ustaviť skrinku na požadované miesto. Dorazy zabezpečia dostatočnú vzdialenosť
skrinky od steny pre dôkladnú ventiláciu. Pre ustavenie kompresora do skrinky je potrebné otvoriť dvere na
skrinke pomocou priloženého kľúča a sňať spojovaciu výstuhu (26) v prednej spodnej časti skrinky.
V prípade potreby je možné dvere odmontovať pomocou dverového pánta (31). Tlakovú hadicu prestrčiť cez
otvor v skrinke a vhodným spôsobom pripojiť k spotrebiču. Kompresor uchopiť za madlo a pomocou
vstavaných koliesok (32) osadiť do skrinky. Hadičku (35) manometra (29) skrinky osadiť do rýchlospojky na
kompresore, osadiť naspäť spojovaciu výstuhu (26) a výstupnú tlakovú hadicu pripojiť ku kompresoru. Šnúru
elektrického prívodu kompresora zasunúť do zásuvky na skrinke (33). Potočením rektifikačných skrutiek (34)
nastaviť správnu polohu dverí voči rámu skrinky. Pri zatvorení dverí musí kolík (23) na dverách ľahko
zapadnúť do otvoru v ráme skrinky. Zavrieť dvere skrinky a zámok (25) riadne uzamknúť. Nakoniec zapojiť
vidlicu sieťového elektrického prívodu do sieťovej zásuvky.
Kľúč nie je povolené nechávať v zámke! Je potrebné uschovať ho pred osobami nepoučenými!
Dentálny kompresor v skrinke DK50 PLUS S/M (Obr.4, Obr.6)
Výrobok po vybalení z obalu postaviť základňou na podlahu miestnosti, uvoľniť ho od obalových materiálov
a odstrániť fixačné diely (X,Y) - detail A. Kompresor umiestniť do skrinky rovnako ako v predchádzajúcom
odstavci. Pred osadením kompresora do skrinky, treba prestrčiť hadičku pre odvod kondenzátu cez otvor
v skrinke a pripojiť k fľaši (20). Magnetický držiak (30) s nádobou (20), pre zachytenie kondenzátu zo sušiča
je možné osadiť po bokoch skrinky, resp. spredu na jej dverách. Pri osadení držiaka s nádobou na boku
skrinky, je potrebné počítať s priestorom minimálne 11 cm medzi skrinkou a nábytkom. Menšia vzdialenosť
ako je uvedená môže spôsobiť problém s manipuláciou nádoby.
Nádoba musí byť vždy osadená tak, aby bola pri podlahe inak hrozí poškodenie sušiča!
9.2. Výstup stlačeného vzduchu
(Obr.7)
Z výstupu stlačeného vzduchu (1) kompresora viesť tlakovú hadicu s
maticou (kuželkou) zaistenou sponou (3). Hadicu pripojiť k spotrebiču –
zubolekárskej súprave.
9.3. Elektrická prípojka
Zapojiť vidlicu sieťovej šnúry do sieťovej zásuvky.
Prístroj sa dodáva so šnúrou zakončenou vidlicou s ochranným kontaktom. Je
nevyhnutne potrebné rešpektovať miestne elektrotechnické predpisy. Napätie siete

a kmitočet musia súhlasiť s údajmi na prístrojovom štítku.
 Zásuvka musí byť z bezpečnostných dôvodov dobre prístupná, aby sa prístroj v prípade nebezpečenstva
mohol bezpečne odpojiť zo siete.
 Príslušný prúdový okruh musí byť v rozvode elektrickej energie istený maximálne 16 A.
Elektrický kábel sa nesmie dotýkať horúcich častí kompresora. Môže sa poškodiť izolácia!
Elektrická šnúra pre pripojenie na elektrickú sieť a vzduchové hadice nesmú byť zlomené.
NP-DK50-3_07-2014-md - 12 -
DK50
DK50 PLUS
Obr.7
7/2014
