Aufstellungen des Kompressors

Manipulation
Abfixierung

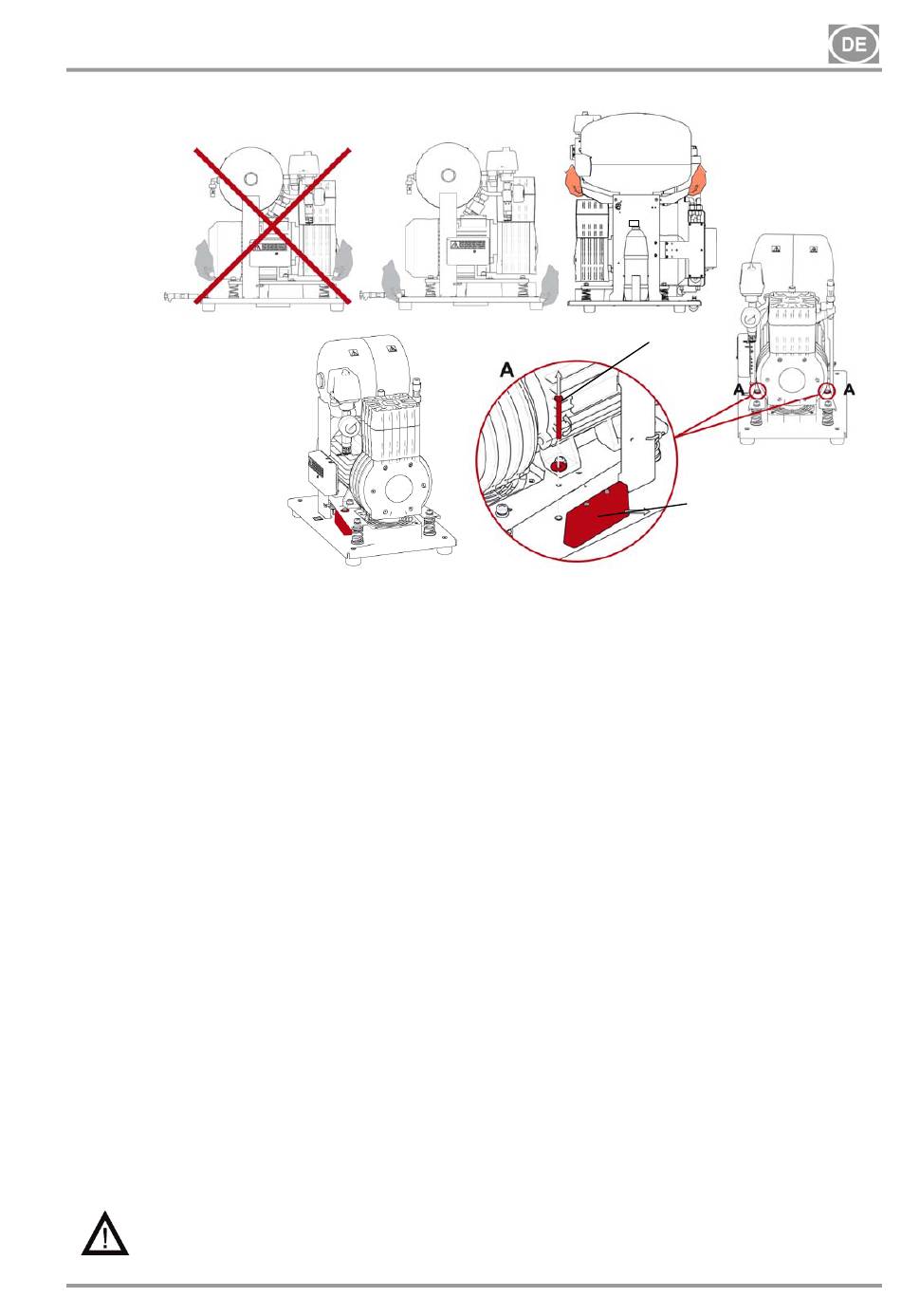

Bild.6
Dentalkompressor mit Grundplatte DK50 Z, DK50-10 Z, DK50 PLUS, (Bild.6)
Das Produkt nach Auspackung mit der Basis auf den Boden stellen, Verpackungsteile entfernen, und
Fixierteile (X,Y) - Detail A - abnehmen. Den Abgangsschlauch, Schlammschlauch, und elektrisches Kabel
hinten in Richtung vom Kompressor weg legen.
Dentalkompressor mit Grundplatte DK50-10 Z/M (Bild.2, Bild.6)
Das Produkt nach Auspackung mit der Basis auf den Boden stellen, Verpackungsteile entfernen, und
Fixierteile (X,Y) - Detail A - abnehmen. Den Abgangsschlauch und elektrisches Kabel hinten in Richtung
vom Kompressor weg legen. Installieren Sie die magnetischen Halterung (30) am Druckluftspeicher (20), um
das Kondenswasser aus dem Trockner auf der Seite des Kühlers aufzufangen.
Dentalkompressor im Gehäuse DK50 S, DK50-10 S (Bild.6)
Das Produkt nach Auspackung mit der Basis auf den Boden stellen, Verpackungsteile entfernen, und
Fixierteile (X,Y) - Detail A - abnehmen. Den Abgangsschlauch, Schlammschlauch, und elektrisches Kabel
hinten in Richtung vom Kompressor weg legen. Auf den Kompressor den Kasten von oben schieben, wobei
der Kastenstirnteil zum Kompressorvorderteil gerichtet wird und die Grundplatte dadurch am Umfang fixiert
wird. Überprüfen, ob der Druckschlauch, Schlammschlauch und das elektrisches Kabel durch die
Kastenhinteröffnung richtig ausgeführt werden. Den Schlammschlauch mit Schlammventil im Halter am
Kastenhinterteil befestigen.
Dentalkompressor im Gehäuse DK50-10 S/M (Bild.6)
Das Produkt nach Auspackung mit der Basis auf den Boden stellen, Verpackungsteile entfernen, und
Fixierteile (X,Y) - Detail A - abnehmen. Den Abgangsschlauch, Schlammschlauch, und elektrisches Kabel
hinten in Richtung vom Kompressor weg legen. Auf den Kompressor den Kastenmantel von oben
aufschieben, die elastische Welle an den Steuerknopf anschließen, mit einer Schraube sichern, und den
Kastenmantel nach der Abbildung oben mit dem Deckel abdecken. Überprüfen, ob der Druckschlauch,
Schlammschlauch und das elektrisches Kabel durch die Kastenhinteröffnung richtig ausgeführt werden.
Bringen Sie den Kondensatablaufschlauch am Druckluftspeicher (20) an. Den Magnethalter (30) mit Gefäß
(20) zum Kondensatauffangen vom Trockner kann an den Kastenseiten bzw. vorne an der Kastentür
befestigt werden. Bei Anbringung des Halters ist mit einem Abstand des Kastens zum daneben stehenden
Möbelstück zumindest von 11 cm zu rechnen, beim kleineren Abstand kann es Probleme bei der
Handhabung mit dem Gefäß geben
Der Druckluftspeicher muss immer so installiert werden, dass sich der untere Bereich in
Bodennähe befindet; jede andere Installationsweise kann den Trockner beschädigen!
