Attention : s'assurer que la ligne téléphonique
et l'alimentation 12 V - 15 V= sont débran-
chées.
Entailler le joint en caoutchouc dans la
partie supérieure de l'appareil. Faire passer
le câble nappe (qui se trouve dans le module
d'affichage fonctionnel) par le joint en caout-
chouc du boîtier électronique dans le boîtier
modulaire. Le connecteur du câble nappe se
trouvant dans le boîtier modulaire sert à rac-
corder ultérieurement le module d'affichage
fonctionnel.
Brancher le connecteur du câble nappe
(dans le boîtier électronique) sur la douille
de connexion du complément électronique
langue / affichage / horloge en temps réel.

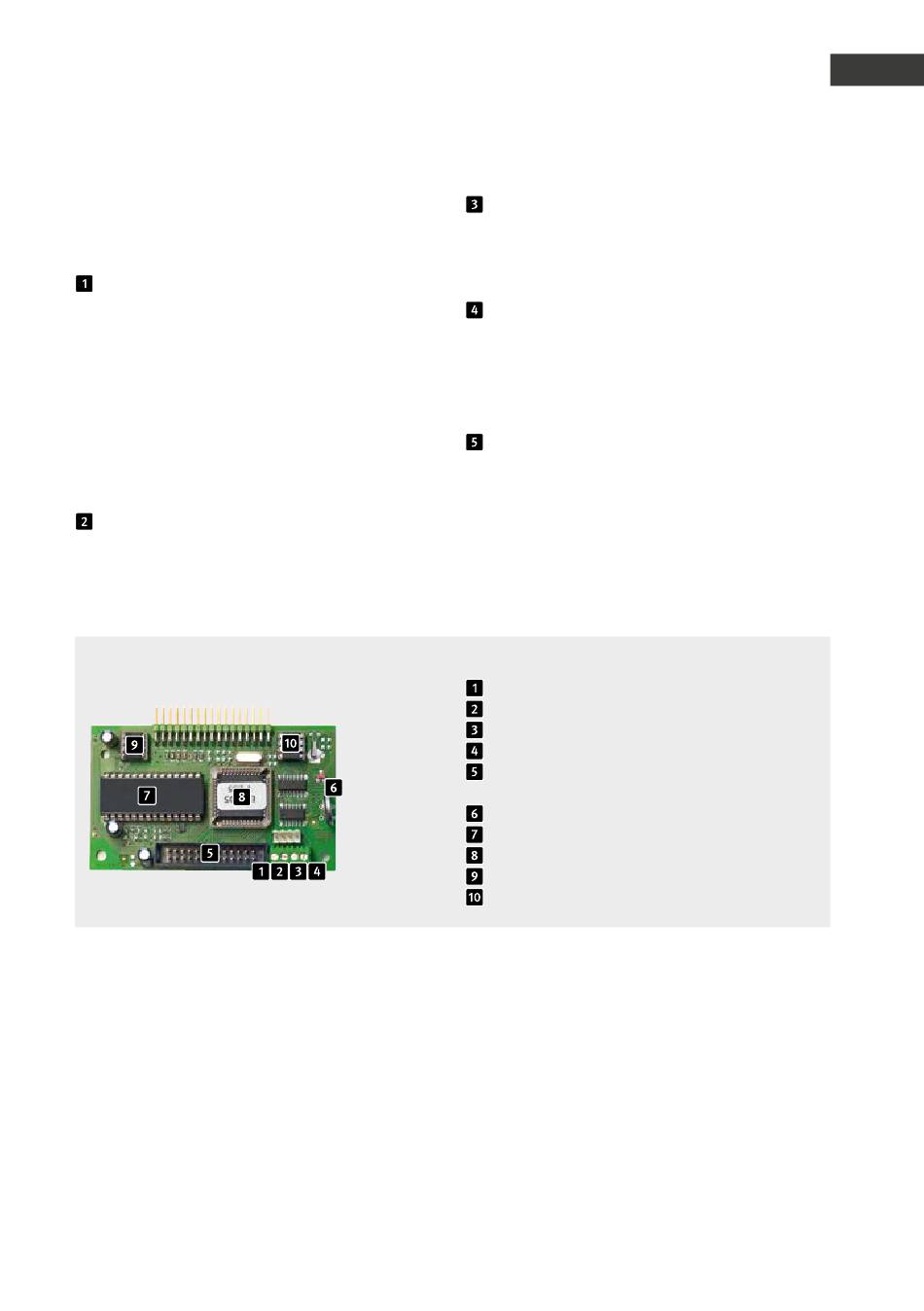

Matériel de fixation pour le complément électronique
langue / affichage / horloge en temps réel
www.behnke-online.fr
Instructions complément électronique langue / affichage / horloge en temps réel
Brancher le complément électronique
langue / affichage / horloge en temps réel au
raccord correspondant sur la platine princi-
pale.
Fixer ensuite avec les vis fournies le
complément électronique langue / afficha-
ge / horloge en temps réel sur les goujons
filetés prévus à cet effet et se trouvant sur le
boîtier électronique.
Brancher le connecteur du câble nappe
(dans le boîtier modulaire) sur la douille de
connexion au dos du module d'affichage
fonctionnel.
Brancher ensuite le câble analogique ainsi
que l'alimentation 12V - 15 V=.
Port en série
TXD
DTR
GND
RXD
Câble de connexion pour le module
d'affichage fonctionnel
Pile pour l'horloge en temps réel
Puce annonce vocale
Processeur
EEprom
Horloge en temps réel
F
Installation
