Achtung: Stellen Sie zunächst sicher, dass
weder die Telefonleitung noch die Spannungs-
versorgung 12 V - 15 V= angeschlossen ist.
Schneiden Sie die Gummidichtung im oberen
Teil des Gerätes ein. Führen Sie das Flachband-
kabel (liegt Display-Funktionsmodul bei) durch
die Gummidichtung des Elektronik-box in das
Modulgehäuse ein. Der sich im Modulgehäuse
befindliche Pfostenstecker des Flachbandka-
bels dient dazu, später eine Verbindung zum
Display-Funktionsmodul herzustellen.
Stecken Sie nun den Pfostenstecker des
Flachbandkabels (in der Elektronikbox) auf die
entsprechende Anschlussbuchse der Elektronik-
Erweiterung Sprache/Display/Echtzeituhr auf.
Elektronik-Erweiterung Sprache / Display / Echtzeituhr
inkl. Befestigungsmaterial
www.behnke-online.de
Anleitung Elektronik-Erweiterung Sprache / Display / Echtzeituhr
Stecken Sie die Elektronik-Erweiterung
Sprache / Display / Echtzeituhr auf den ent-
sprechenden Anschluss der Hauptplatine auf.
Fixieren Sie daraufhin die Elektronik-Er-
weiterung Sprache / Display / Echtzeituhr mit
den mitgelieferten Schrauben auf den dafür
vorgesehenen Stehbolzen der Elektronikbox.
Stecken Sie den Pfostenstecker des
Flachbandkabels (im Modulgehäuse) auf
die entsprechende Anschlussbuchse auf der
Rückseite des Display-Funktionsmoduls auf.
Schließen Sie danach die a/b Leitung sowie
die Spannungsversorgung 12 V - 15 V= an.

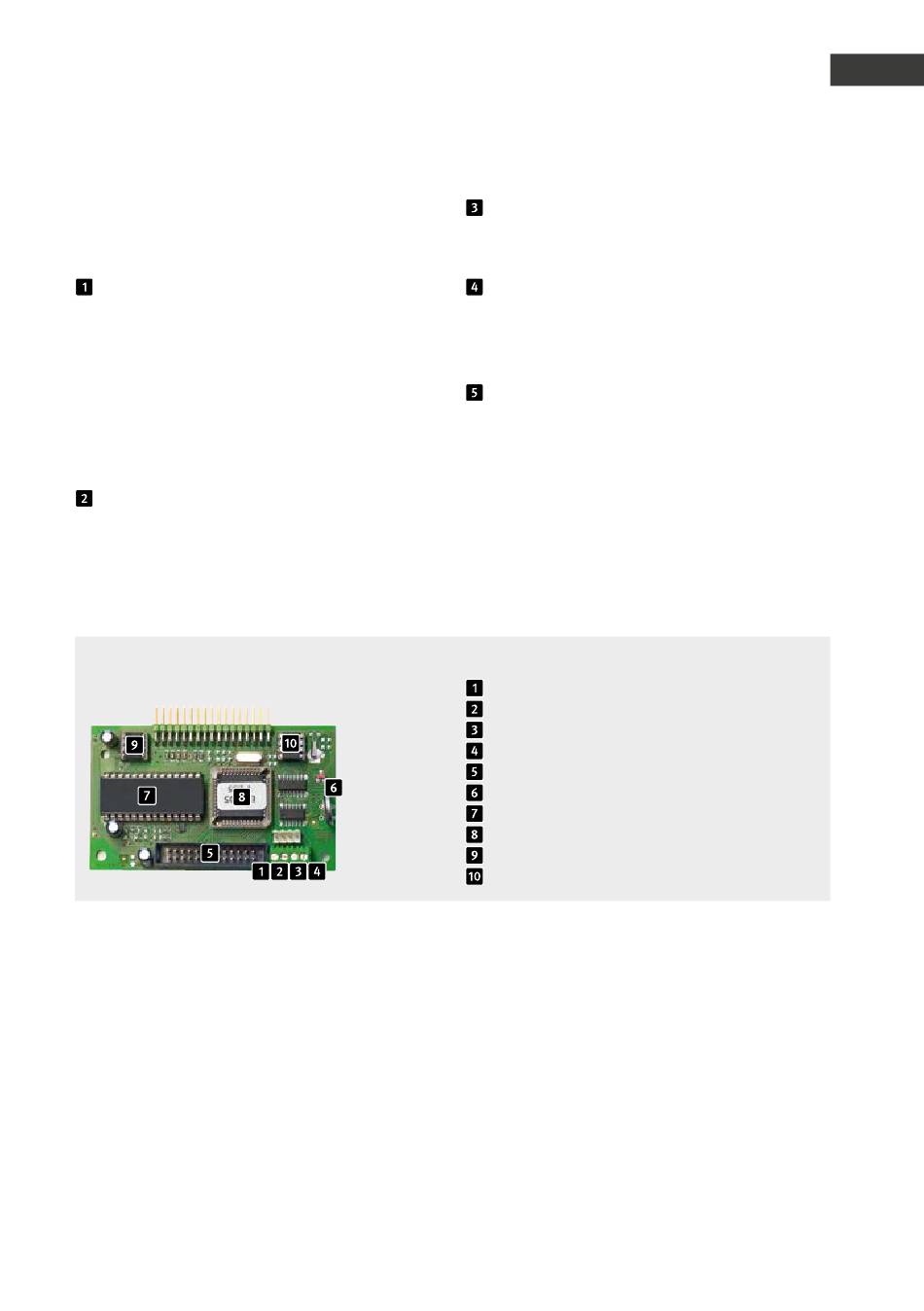

Serielle Schnittstelle
TXD
DTR
GND
RXD
Anschlusskabel für Display-Funktionsmodul
Batterie für Echtzeit-Uhr
Sprachansage-Chip
Prozessor
EEprom
Echtzeit-Uhr
D
Installation
