Allgemeines

allgemeines
1.
Durch die optionale Installation von Zu-
satzplatinen kann der Funktionsumfang der
Hauptplatine der Behnke Türstation erweitert
werden. In der verwendeten Elektronikbox wird
zum Einbau einer Zusatzplatine ausreichend
Platz benötigt. Bei Türstationen mit integrierter
Elektronik kann die Zusatzplatine direkt an die
Hauptplatine angesteckt werden, bei räumlich
abgesetzter Elektronik-Montage ist zur Ins-
tallation zusätzlich ein spezieller Adapter mit
Anschlusskabel erforderlich. Je nach eingesetz-
ter Zusatzplatine können weitere Zubehörteile
notwendig bzw. sinnvoll sein. Die Elektronik-
Erweiterung Sprache / Display / Echtzeituhr
kann ausschließlich in Verbindung mit analoger
Behnke Türstation betrieben werden.

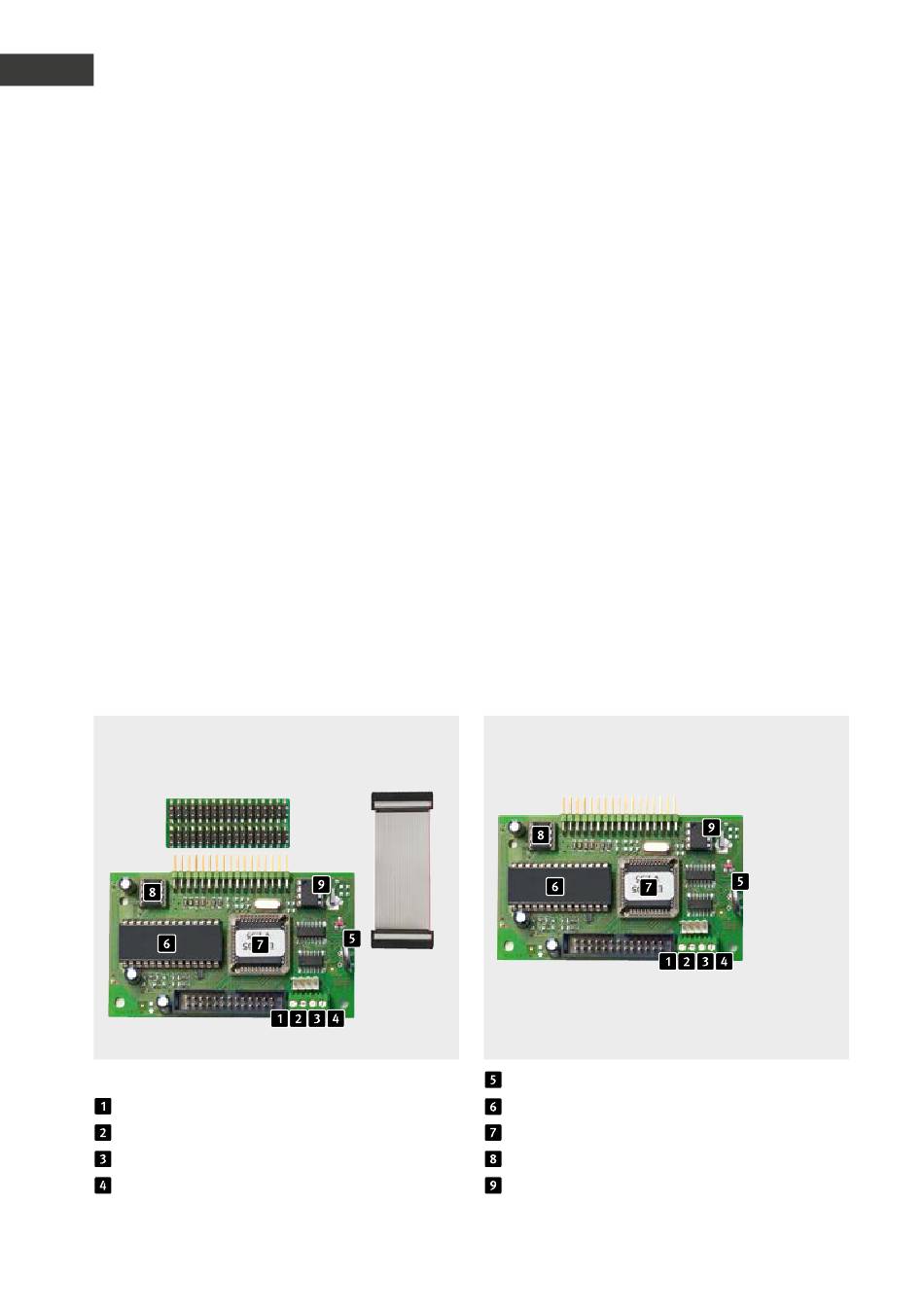

Bei Verwendung von 20-0013 / 20-0014
(da zweifach Basiselektronik, nur möglich mit Sondermodul S000234,
in Verteilerbox. Betrieb nur in Verteilerbox möglich)
Adapter
Serielle Schnittstelle
TXD
DTR
GND
RXD
4
Die Elektronik-Erweiterung Sprache/Display/
Echtzeituhr vereint auf einer einzigen Zusatz-
platine eine batteriegepufferte Uhr, Sprachan-
sage Funktionalität und die Steuerungselekt-
ronik zum Anschluss eines Display-Funktions-
moduls. Um die Display-Funktionalitäten zu
nutzen, ist zusätzlich ein separat erhältliches
Display-Funktionsmodul erforderlich, das mit
einem Anschlusskabel für die Verbindung
zur Elektronik-Erweiterung Sprache/Display/
Echtzeituhr und einem Kabel zum Anschluss
an eine serielle Schnittstelle geliefert wird.
Im Allgemeinen ist zum Betrieb der Elektronik
Erweiterung Sprache/Display/Echtzeituhr eine
Spannungsversorgung 12 V - 15 V= erforderlich.
Einige zeitgesteuerte Funktionen sind auch
ohne Zusatzversorgung möglich (siehe Konfigu-
rationsschritte 40 bis 49).
Bei Verwendung von 20-0001 / 20-0041 / 20-0043
(20-0061)
Elektronik-
Erweiterung
Elektronik-Erweiterung Sprache / Display / Echtzeituhr
Sprache / Display /
inkl. Befestigungsmaterial
Echtzeituhr inkl.
Befestigungs-
material
Batterie für Echtzeit-Uhr
Sprachansage-Chip
Prozessor
EEprom
Echtzeit-Uhr
