installation
2.
2.1. Installation an Basiselektronik 20-0014
Bitte beachten Sie, dass die Installation ausschließlich im stromlosen Zustand erfolgen darf!
www.behnke-online.de
Anleitung Elektronik-Erweiterung Sprache / Display / Echtzeituhr
Zur Installation gehen Sie bitte nach fol-
gendem Schema vor:
Entfernen Sie zunächst den Gehäusedeckel der
Behnke Türstation. Trennen Sie das Gerät vom
Stromnetz (Steckernetzteil) und ziehen Sie die
Telefonleitung ab.

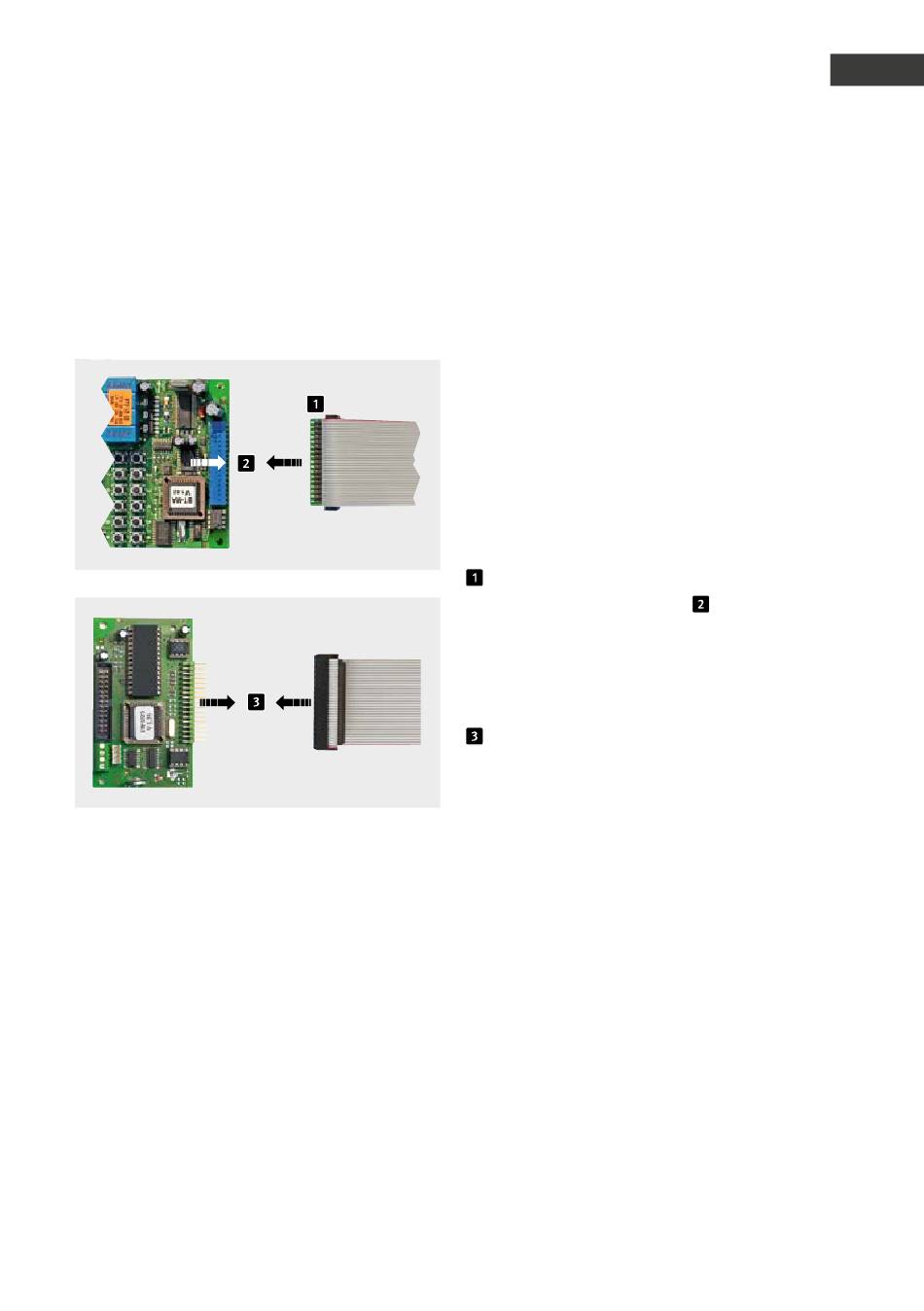

Verbinden Sie das mitgelieferte Flachband-
kabel mit der Adapterplatine.
den Adapter auf die Basiselektonik auf. Hin-
weis: Die rote Markierung des Flachbandkabels
zeigt wie abgebildet von der Konfigurations-
tastatur weg.
Stecken Sie nun das freie Ende des Flach-
bandkabels auf die Stiftleiste der Elektronik-
Erweiterung Sprache / Display / Echtzeituhr auf.
Hinweis: Die rote Markierung des Flachband-
kabels zeigt wie abgebildet zur Batterie für
die Echtzeit-Uhr.
Schließen Sie danach die a/b Leitung sowie
die Spannungsversorgung 12 V - 15 V= an.
