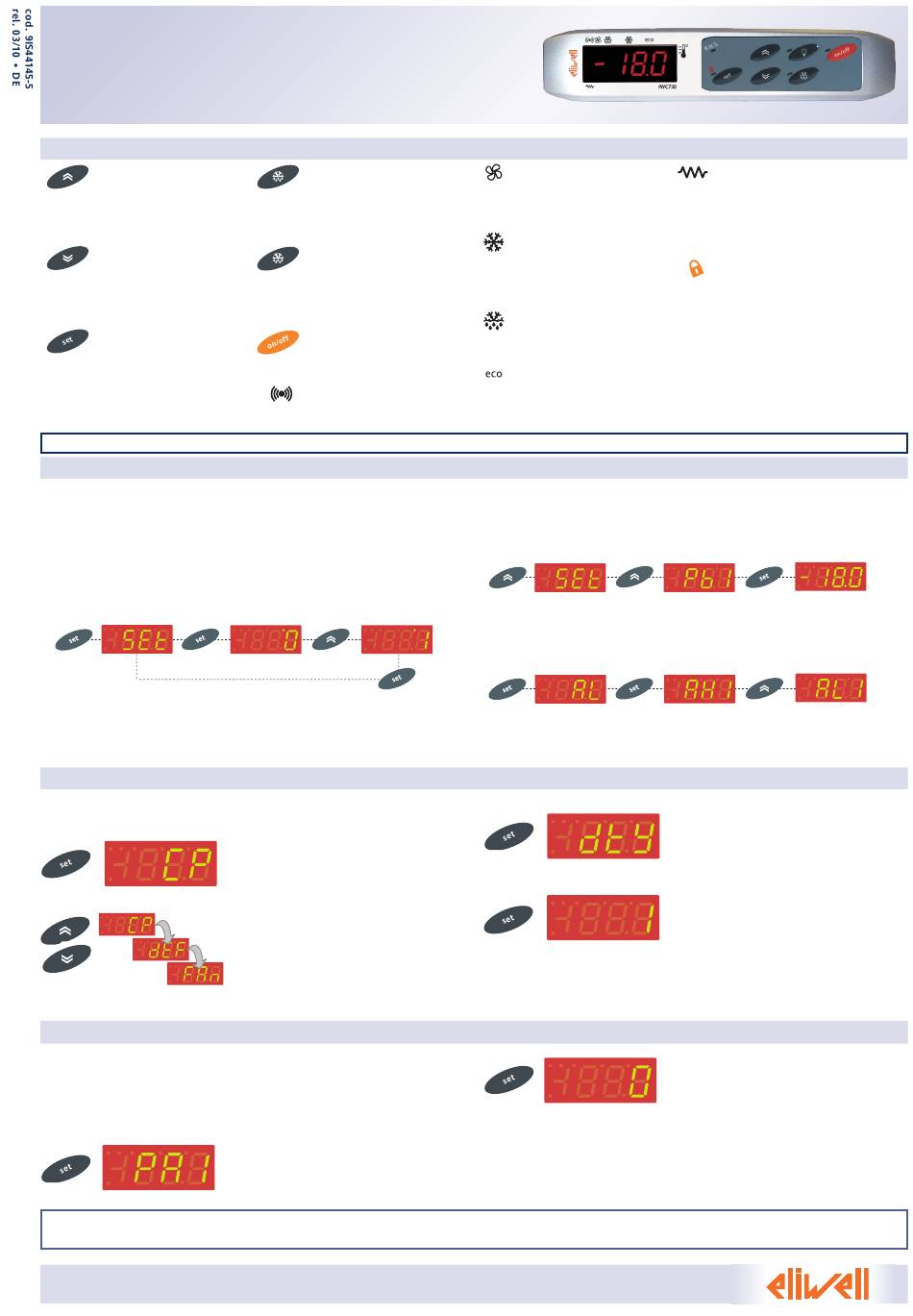

IWC 720-730 VS
Elektronische Regler für "belüftete" Kühlstellen
Taste UP
• Geht die Menüpositionen durch
• Erhöht die Werte
• Programmierbar über Parameter
(siehe Par. H31)
Taste DOWN
• Geht die Menüpositionen durch
• Vermindert die Werte
• Programmierbar über Parameter
(siehe Par. H32)
Taste set - kurzes Drücken
• Zugang zum Menü Maschinenstatus
• Aufruf der Funktionen
• Bestätigung der Befehle
• Anzeige von Alarmen (sofern vorhanden)
- Längeres Drücken
• Zugang zum Menü Programmierung Taste
* Falls die Voraussetzungen für das Abtauen nicht gegeben sind oder falls der Parameter OdO ungleich 0 ist, blinkt das Display und der Abtauvorgang wird nicht ausgeführt
a) Zum Aufrufen des Menüs Maschinenstatus die Taste 'set' kurz
drücken. Mit den Tasten "UP" und "DOWN" können alle unter
normalen Bedingungen im Menü enthaltenen Registerkarten dur-
chgegangen werden, das heißt:
set
set
set
- SEt: Registerkarte Sollwerteinstellung.
- Pb1, Pb2: Registerkarten Wertanzeige Fühler 1, 2.
Das erste angezeigte Label ist 'SEt', zum Anzeigen des Sollwerts
die Taste "set" drücken.
Der Sollwert erscheint auf dem Display. Zum Ändern des Sollwerts
innerhalb von 15 Sekunden die Tasten "UP" und "DOWN" betätigen.
Bei erneutem Drücken der Taste "set", beim Drücken der Taste fnc oder
nach Ablauf von 15 Sekunden wird der zuletzt angezeigte Wert gespei-
Zum Aufrufen des Menüs Programmierung die Taste "set" länger
als 5 Sekunden gedrückt halten.
Der Zugang zu den Parametern kann durch Verwendung eines
Passworts begrenzt werden. Das Passwort kann durch Einstellen
des Parameters PA1 in der Registerkarte 'diS' aktiviert werden.
Das Passwort ist aktiviert, wenn der Wert des Parameters PA1
ungleich 0 ist.
Auf jeder Ebene beider Menüs kehrt man nach Drücken der Taste "Defrost/ESC" oder nach Ablauf von 15 Sekunden (Timeout) auf die
höhere Anzeigeebene zurück und der zuletzt auf dem Display angezeigte Wert wird gespeichert.
Abtauen /ESC
• Funktion ESC (Ausgang)
• Manuelle Aktivierung des
Abtauzyklus (Taste ca. 2 s drücken)
(siehe Par. H33)
Taste LICHT
• Schaltet das Relais Licht (1)
• Gebläseforcierung ON (sofern
aktiviert, siehe Par. H34 (2)
die LED Licht (1) oder R.H.% (2)
schaltet sich ein
Taste on/off
• Ein- und Ausschaltung des Instruments und
manuelle Schaltung des zugewiesenen Relais
(sofern vorhanden)
Alarm
• ON für aktiven Alarm;
• Blinkend für stummgeschalteten Alarm
MENÜ MASCHINENSTATUS - SOLLWERTEINSTELLUNG
MENÜ PROGRAMMIERUNG
• Nach Drücken der Taste "set" erscheint
auf dem Display die erste Registerkarte
des Menüs (z.B: Registerkarte "CP"))
• Durch Betätigung der Tasten "UP" und
"DOWN" können alle Registerkarten des
Menüs Programmierung durchgegangen
werden.
• Zum Aufrufen des Menüs "Programmierung"
die Taste "set" länger als 5 Sekunden gedrückt
halten. Falls erforderlich wird zur Eingabe des
PASSWORTES für den Zugang aufgefordert
TASTEN UND LEDs
Gebläse (WO VORGESEHEN)
• ON für Gebläse in Betrieb;
• OFF für ausgeschaltetes Gebläse;
• Andernfalls blinkend
Verdichter
• ON für Verdichter an;
• Blinkend für verzögert, Schutz
oder Aktivierung blockiert;
• Andernfalls OFF;
set
set
Abtaubetrieb
• ON für Abtauung läuft
• Blinkend während des Abtropfens
Reduzierter Sollwert
• Blinkend für reduzierter Sollwert
eingegeben;
• OFF für Haupt-Sollwert aktiv
set
set
chert und auf dem Display erscheint wieder das Label "SEt".
b) Zum Anzeigen des von den Fühlern erfassten Temperaturwertes die
Label des Menüs durchgehen und die Taste "set" drücken, wenn der
gewünschte Fühler ("Pb1", "Pb2") erscheint.
c) Falls eine Alarmbedingung vorliegt, erscheint bei Aufruf des Menüs
"Maschinenstatus" das Label der Registerkarte "AL". Die Taste "set" drück-
en, um die in der Registerkarte vorhandenen Alarme anzuzeigen
(Beispiel: bei vorhandenen Höchst- und Mindesttemperaturalarmen)
und zum Durchgehen der Liste der aktiven Alarme die Tasten
"UP" und "DOWN" betätigen.
Nach Drücken der Taste "set" (oder nach Ablauf von 15
Sekunden - Timeout) wird der neue Wert gespeichert und auf
dem Display erscheint das Label des entsprechenden Parameters.
PASSWORT
Wird ein falsches Passwort eingegeben, erscheint erneut das Label
'PA1' und der Vorgang muss wiederholt werden.
Anti-Beshlag
• Ein/Aktiv.
R.H.%
Funktion %RH
• ON für aktive Forcierung
• OFF für Normalbetrieb
Lock (der Taste Lock zugewiesene Led)
• ON bei Lock aktiv
• OFF bei Lock nicht aktiv
set
*Manuelles Abtauen
(der Taste Defrost zugewiesene Led)
• ON für aktives manuelles Abtauen
• Andernfalls OFF
Stand By
(der Taste on/off zugewiesene Led)
• ON für Gerät aus
• OFF für Gerät an
set
• Durch Drücken der Taste "set" bei
Erscheinen der gewünschten Registerkarte
(in diesem Beispiel 'dEF/dty') wird der
erste enthaltene Parameter angezeigt. Den
gewünschten Parameter mit den Tasten
"UP" und "DOWN" wählen.
• Durch Drücken der Taste "set" wird
der Wert des gewählten Parameters ange-
zeigt, der mit den Tasten UP" und
"DOWN" geändert werden kann.
• Falls das Passwort PA1 aktiviert ist
(ungleich 0), wird zur Eingabe des Passworts
aufgefordert; den korrekten Wert mit den
Tasten UP und DOWN wählen und mit der
Taste 'set' bestätigen.
