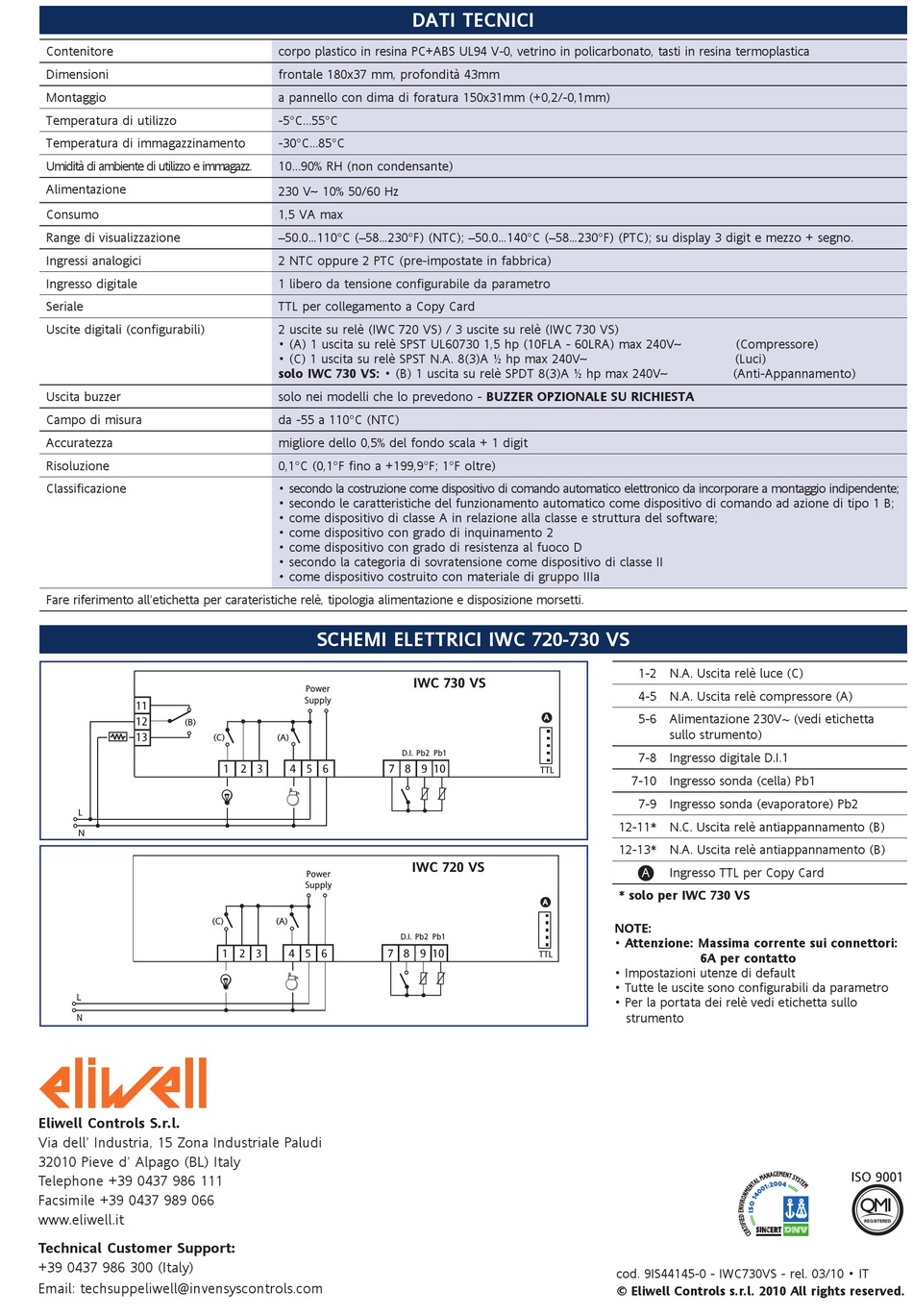

Eliwell IWC 730 VS Bedienungsanleitung Seite 12

Contenitore
Dimensioni
Montaggio
Temperatura di utilizzo
Temperatura di immagazzinamento
Umidità di ambiente di utilizzo e immagazz.
Alimentazione
Consumo
Range di visualizzazione
Ingressi analogici
Ingresso digitale
Seriale
Uscite digitali (configurabili)
Uscita buzzer
Campo di misura
Accuratezza
Risoluzione
Classificazione
Fare riferimento all'etichetta per carateristiche relè, tipologia alimentazione e disposizione morsetti.
11
12
(B)
13
11
L
12
(B)
N 13
L
N
L
N
L
N
Eliwell Controls S.r.l.
Via dell' Industria, 15 Zona Industriale Paludi
32010 Pieve d' Alpago (BL) Italy
Telephone +39 0437 986 111
Facsimile +39 0437 989 066
www.eliwell.it
Technical Customer Support:
+39 0437 986 300 (Italy)
Email: techsuppeliwell@invensyscontrols.com
corpo plastico in resina PC+ABS UL94 V-0, vetrino in policarbonato, tasti in resina termoplastica
frontale 180x37 mm, profondità 43mm
a pannello con dima di foratura 150x31mm (+0,2/-0,1mm)
-5°C...55°C
-30°C...85°C
10...90% RH (non condensante)
230 Va 10% 50/60 Hz
1,5 VA max
–50.0...110°C (–58...230°F) (NTC); –50.0...140°C (–58...230°F) (PTC); su display 3 digit e mezzo + segno.
2 NTC oppure 2 PTC (pre-impostate in fabbrica)
1 libero da tensione configurabile da parametro
TTL per collegamento a Copy Card
2 uscite su relè (IWC 720 VS) / 3 uscite su relè (IWC 730 VS)
• (A) 1 uscita su relè SPST UL60730 1,5 hp (10FLA - 60LRA) max 240Va
• (C) 1 uscita su relè SPST N.A. 8(3)A ½ hp max 240Va
solo IWC 730 VS: • (B) 1 uscita su relè SPDT 8(3)A ½ hp max 240Va
solo nei modelli che lo prevedono - BUZZER OPZIONALE SU RICHIESTA
da -55 a 110°C (NTC)
migliore dello 0,5% del fondo scala + 1 digit
0,1°C (0,1°F fino a +199,9°F; 1°F oltre)
• secondo la costruzione come dispositivo di comando automatico elettronico da incorporare a montaggio indipendente;
• secondo le caratteristiche del funzionamento automatico come dispositivo di comando ad azione di tipo 1 B;
• come dispositivo di classe A in relazione alla classe e struttura del software;
• come dispositivo con grado di inquinamento 2
• come dispositivo con grado di resistenza al fuoco D
• secondo la categoria di sovratensione come dispositivo di classe II
• come dispositivo costruito con materiale di gruppo IIIa
Power
Supply
SCHEMI ELETTRICI IWC 720-730 VS
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
DATI TECNICI
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
(Compressore)
(Luci)
(Anti-Appannamento)
1-2 N.A. Uscita relè luce (C)
4-5 N.A. Uscita relè compressore (A)
5-6 Alimentazione 230V~ (vedi etichetta
sullo strumento)
7-8 Ingresso digitale D.I.1
7-10 Ingresso sonda (cella) Pb1
7-9 Ingresso sonda (evaporatore) Pb2
12-11* N.C. Uscita relè antiappannamento (B)
12-13* N.A. Uscita relè antiappannamento (B)
A Ingresso TTL per Copy Card
* solo per IWC 730 VS
NOTE:
• Attenzione: Massima corrente sui connettori:
6A per contatto
• Impostazioni utenze di default
• Tutte le uscite sono configurabili da parametro
• Per la portata dei relè vedi etichetta sullo
strumento
cod. 9IS44145-0 - IWC730VS - rel. 03/10 • IT
