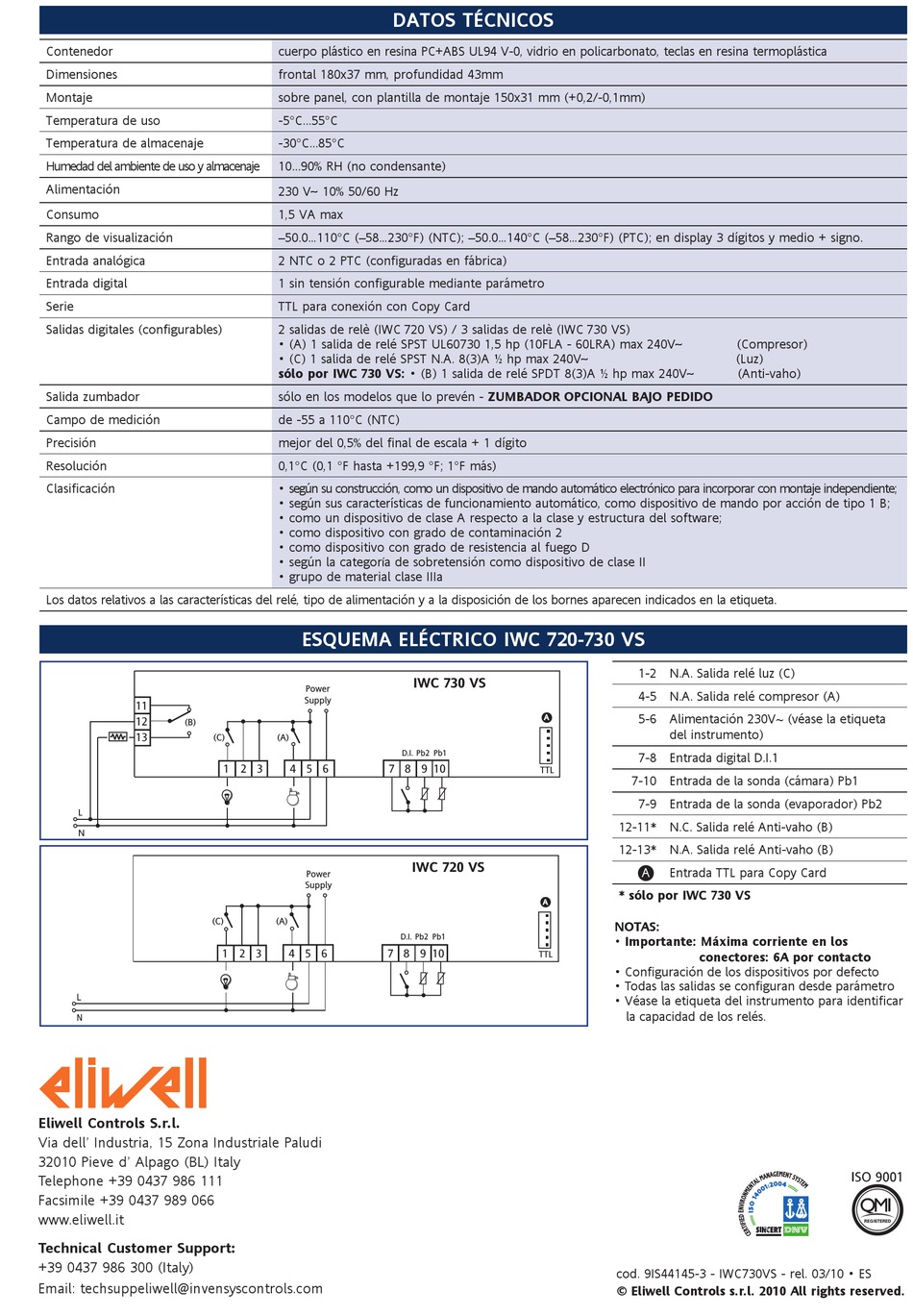

Eliwell IWC 730 VS Bedienungsanleitung Seite 18

Contenedor
Dimensiones
Montaje
Temperatura de uso
Temperatura de almacenaje
Humedad del ambiente de uso y almacenaje
Alimentación
Consumo
Rango de visualización
Entrada analógica
Entrada digital
Serie
Salidas digitales (configurables)
Salida zumbador
Campo de medición
Precisión
Resolución
Clasificación
Los datos relativos a las características del relé, tipo de alimentación y a la disposición de los bornes aparecen indicados en la etiqueta.
11
12
(B)
13
11
L
12
(B)
N 13
L
N
L
N
L
N
Eliwell Controls S.r.l.
Via dell' Industria, 15 Zona Industriale Paludi
32010 Pieve d' Alpago (BL) Italy
Telephone +39 0437 986 111
Facsimile +39 0437 989 066
www.eliwell.it
Technical Customer Support:
+39 0437 986 300 (Italy)
Email: techsuppeliwell@invensyscontrols.com
cuerpo plástico en resina PC+ABS UL94 V-0, vidrio en policarbonato, teclas en resina termoplástica
frontal 180x37 mm, profundidad 43mm
sobre panel, con plantilla de montaje 150x31 mm (+0,2/-0,1mm)
-5°C...55°C
-30°C...85°C
10...90% RH (no condensante)
230 Va 10% 50/60 Hz
1,5 VA max
–50.0...110°C (–58...230°F) (NTC); –50.0...140°C (–58...230°F) (PTC); en display 3 dígitos y medio + signo.
2 NTC o 2 PTC (configuradas en fábrica)
1 sin tensión configurable mediante parámetro
TTL para conexión con Copy Card
2 salidas de relè (IWC 720 VS) / 3 salidas de relè (IWC 730 VS)
• (A) 1 salida de relé SPST UL60730 1,5 hp (10FLA - 60LRA) max 240Va
• (C) 1 salida de relé SPST N.A. 8(3)A ½ hp max 240Va
sólo por IWC 730 VS: • (B) 1 salida de relé SPDT 8(3)A ½ hp max 240Va
sólo en los modelos que lo prevén - ZUMBADOR OPCIONAL BAJO PEDIDO
de -55 a 110°C (NTC)
mejor del 0,5% del final de escala + 1 dígito
0,1°C (0,1 °F hasta +199,9 °F; 1°F más)
• según su construcción, como un dispositivo de mando automático electrónico para incorporar con montaje independiente;
• según sus características de funcionamiento automático, como dispositivo de mando por acción de tipo 1 B;
• como un dispositivo de clase A respecto a la clase y estructura del software;
• como dispositivo con grado de contaminación 2
• como dispositivo con grado de resistencia al fuego D
• según la categoría de sobretensión como dispositivo de clase II
• grupo de material clase IIIa
Power
Supply
ESQUEMA ELÉCTRICO IWC 720-730 VS
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
DATOS TÉCNICOS
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
(Compresor)
(Luz)
(Anti-vaho)
1-2 N.A. Salida relé luz (C)
4-5 N.A. Salida relé compresor (A)
5-6 Alimentación 230V~ (véase la etiqueta
del instrumento)
7-8 Entrada digital D.I.1
7-10 Entrada de la sonda (cámara) Pb1
7-9 Entrada de la sonda (evaporador) Pb2
12-11* N.C. Salida relé Anti-vaho (B)
12-13* N.A. Salida relé Anti-vaho (B)
A Entrada TTL para Copy Card
* sólo por IWC 730 VS
NOTAS:
• Importante: Máxima corriente en los
conectores: 6A por contacto
• Configuración de los dispositivos por defecto
• Todas las salidas se configuran desde parámetro
• Véase la etiqueta del instrumento para identificar
la capacidad de los relés.
cod. 9IS44145-3 - IWC730VS - rel. 03/10 • ES
© Eliwell Controls s.r.l. 2010 All rights reserved.
