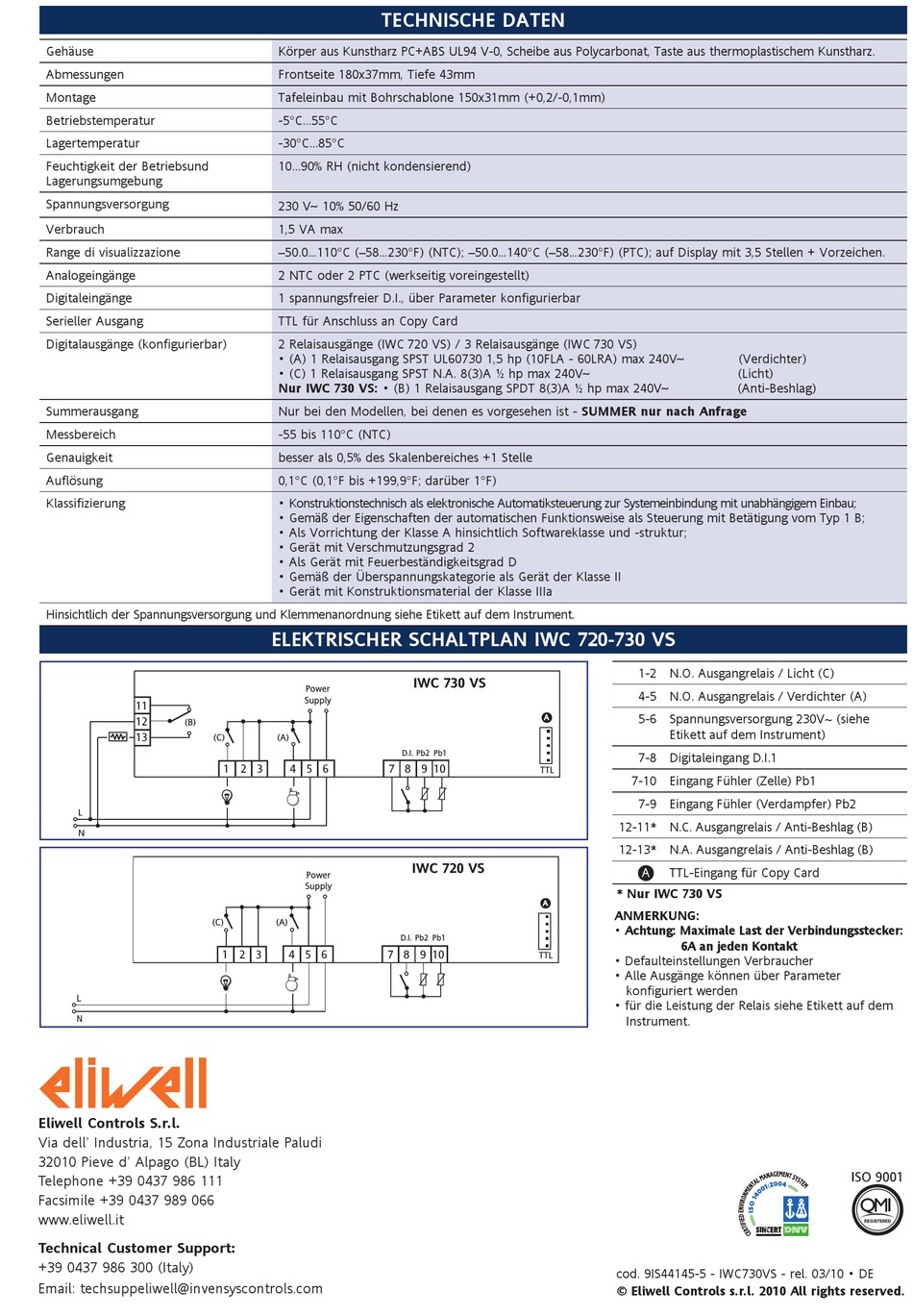

Eliwell IWC 730 VS Bedienungsanleitung Seite 24

Gehäuse
Abmessungen
Montage
Betriebstemperatur
Lagertemperatur
Feuchtigkeit der Betriebsund
Lagerungsumgebung
Spannungsversorgung
Verbrauch
Range di visualizzazione
Analogeingänge
Digitaleingänge
Serieller Ausgang
Digitalausgänge (konfigurierbar)
Summerausgang
Messbereich
Genauigkeit
Auflösung
Klassifizierung
11
Hinsichtlich der Spannungsversorgung und Klemmenanordnung siehe Etikett auf dem Instrument.
12
(B)
13
11
L
12
(B)
13
N
L
N
L
N
L
N
Eliwell Controls S.r.l.
Via dell' Industria, 15 Zona Industriale Paludi
32010 Pieve d' Alpago (BL) Italy
Telephone +39 0437 986 111
Facsimile +39 0437 989 066
www.eliwell.it
Technical Customer Support:
+39 0437 986 300 (Italy)
Email: techsuppeliwell@invensyscontrols.com
TECHNISCHE DATEN
Körper aus Kunstharz PC+ABS UL94 V-0, Scheibe aus Polycarbonat, Taste aus thermoplastischem Kunstharz.
Frontseite 180x37mm, Tiefe 43mm
Tafeleinbau mit Bohrschablone 150x31mm (+0,2/-0,1mm)
-5°C...55°C
-30°C...85°C
10...90% RH (nicht kondensierend)
230 Va 10% 50/60 Hz
1,5 VA max
–50.0...110°C (–58...230°F) (NTC); –50.0...140°C (–58...230°F) (PTC); auf Display mit 3,5 Stellen + Vorzeichen.
2 NTC oder 2 PTC (werkseitig voreingestellt)
1 spannungsfreier D.I., über Parameter konfigurierbar
TTL für Anschluss an Copy Card
2 Relaisausgänge (IWC 720 VS) / 3 Relaisausgänge (IWC 730 VS)
• (A) 1 Relaisausgang SPST UL60730 1,5 hp (10FLA - 60LRA) max 240Va
• (C) 1 Relaisausgang SPST N.A. 8(3)A ½ hp max 240Va
Nur IWC 730 VS: • (B) 1 Relaisausgang SPDT 8(3)A ½ hp max 240Va
Nur bei den Modellen, bei denen es vorgesehen ist - SUMMER nur nach Anfrage
-55 bis 110°C (NTC)
besser als 0,5% des Skalenbereiches +1 Stelle
0,1°C (0,1°F bis +199,9°F; darüber 1°F)
• Konstruktionstechnisch als elektronische Automatiksteuerung zur Systemeinbindung mit unabhängigem Einbau;
• Gemäß der Eigenschaften der automatischen Funktionsweise als Steuerung mit Betätigung vom Typ 1 B;
• Als Vorrichtung der Klasse A hinsichtlich Softwareklasse und -struktur;
• Gerät mit Verschmutzungsgrad 2
• Als Gerät mit Feuerbeständigkeitsgrad D
• Gemäß der Überspannungskategorie als Gerät der Klasse II
• Gerät mit Konstruktionsmaterial der Klasse IIIa
Power
Supply
ELEKTRISCHER SCHALTPLAN IWC 720-730 VS
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
(Verdichter)
(Licht)
(Anti-Beshlag)
1-2 N.O. Ausgangrelais / Licht (C)
4-5 N.O. Ausgangrelais / Verdichter (A)
5-6 Spannungsversorgung 230V~ (siehe
Etikett auf dem Instrument)
7-8 Digitaleingang D.I.1
7-10 Eingang Fühler (Zelle) Pb1
7-9 Eingang Fühler (Verdampfer) Pb2
12-11* N.C. Ausgangrelais / Anti-Beshlag (B)
12-13* N.A. Ausgangrelais / Anti-Beshlag (B)
A TTL-Eingang für Copy Card
* Nur IWC 730 VS
ANMERKUNG:
• Achtung: Maximale Last der Verbindungsstecker:
6A an jeden Kontakt
• Defaulteinstellungen Verbraucher
• Alle Ausgänge können über Parameter
konfiguriert werden
• für die Leistung der Relais siehe Etikett auf dem
Instrument.
cod. 9IS44145-5 - IWC730VS - rel. 03/10 • DE
© Eliwell Controls s.r.l. 2010 All rights reserved.
