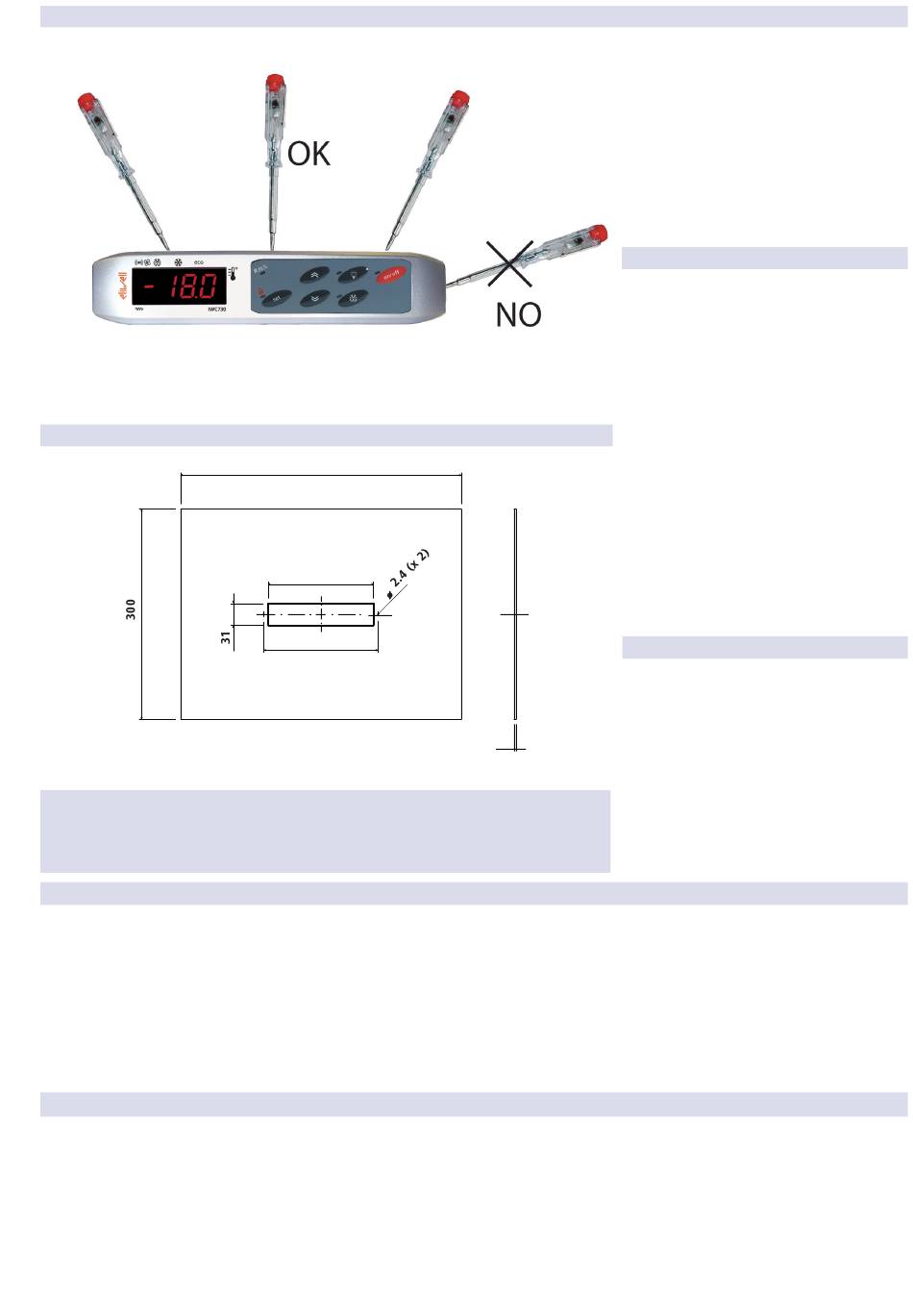

Para quitar el marco, desenganche los tres ganchos de fijación de la manera ilustra-
da en la figura (desde arriba o desde abajo pero no lateralmente).
(A) ESPESOR DEL PANEL 0.5-1-1.5-2-2.5-3 mm
NOTA: Las características técnicas, descritas en el presente documento, inherentes a la
medida (rango, precisión, resolución, etc.) se refieren al instrumento en sí mismo, y no a
los accesorios en dotación como, por ejemplo, las sondas.
Esto implica, por ejemplo, que el error introducido por la sonda se agrega al característico
del instrumento.
USO PERMITIDO
Con el fin de lograr una mayor seguridad, el instrumento debe instalarse y utilizarse según las instrucciones suministradas y en particular, en condicio-
nes normales, no deberán ser accesibles las piezas con tensiones peligrosas.
El dispositivo deberá protegerse adecuadamente del agua y del polvo según su aplicación y ser accesible sólo con el uso de una herramienta (con
excepción del frontal). El dispositivo es idóneo para equipos refrigerantes de uso doméstico y/o similares y su seguridad se ha sido verificado según las
normas armonizadas europeas de referencia.
USO NO PERMITIDO
Está totalmente prohibido cualquier otro uso distinto del permitido.
Se debe tener en cuenta que los contactos de relé suministrados son de tipo funcional y están sometidos a desgaste: los dispositivos de protección
previstos por la normativa del producto o bien sugeridos por el sentido común, según específicas exigencias de seguridad, han de realizarse fuera del
instrumento.
La presente publicación es propiedad exclusiva de Eliwell, la cual prohíbe su reproducción y divulgación si su autorización.
Se ha puesto el mayor cuidado en la realización de la presente documentación; no obstante, Eliwell no es responsable de cuanto derivado de su utiliza-
ción.
Dígase del mismo modo de toda persona o empresa implicada en la creación de este manual.
Eliwell se reserva el derecho de aportar cualquier modificación, estética o funcional, en cualquier momento y sin previo aviso.
IWC 720-730 VS
MONTAJE MECÁNICO
AGUJERO DE MONTAJE
400
150
163
CONDICIONES DE USO
EXIMENTE DE RESPONSABILIDAD
El instrumento ha sido diseñado para el montaje
a panel. Realice un orificio de 150x31 mm e
introduzca el instrumento fijándolo en el frontal
con los tornillos específicos que se suministran.
No monte el instrumento en lugares muy
húmedos y/o sucios; es adecuado para el uso en
ambientes con polución ordinaria o normal. La
zona próxima a las ranuras de refrigeración del
instrumento ha de estar bien ventilada.
CONEXIONES ELÉCTRICAS
¡Atención! Trabaje en las conexiones
eléctricas sólo y únicamente con la máquina
apagada.
El instrumento está provisto de conectores
FASTON para los cables eléctricos.
Las salidas de relé están libres de tensión. No
supere la corriente máxima permitida; en caso
de cargas superiores, utilice un contactor de la
potencia adecuada.
Asegúrese de que el voltaje de la alimentación
corresponda al requerido por el instrumento.
Las sondas no se caracterizan por ninguna
polaridad de conexión y pueden prolongarse
utilizando un cable bipolar normal (téngase
en cuenta que la prolongación de las sondas
afecta el comportamiento del instrumento
desde el punto de vista de la compatibilidad
electromagnética EMC: realice el cableado con
atención).
Es conveniente mantener los cables de las
sondas, de la alimentación y el cable del puerto
serie TTL, separados de los cables de potencia.
RESPONSABILIDAD Y RIESGOS RESIDUALES
Eliwell no es responsable de los daños provocados por:
• la instalación y el uso distintos de los previstos y, en
especial, no conformes con lo previsto por las prescri-
pciones de seguridad establecidas por las normativas
y/o contenidas en esta documentación;
A
• la utilización en cuadros que no garanticen una ade-
cuada protección contra las descargas eléctricas, el agua
y el polvo en las condiciones de montaje efectivas;
• la utilización en cuadros que permitan acceder a com-
ponentes peligrosos sin la utilización de herramientas;
• la manipulación y/o alteración del producto;
• la instalación y el uso en cuadros no conformes con
las normativas y las disposiciones de ley vigentes.
