Per rimuovere la cornice agire sui tre ganci di ritenuta nel modo indicato in figura
(A) SPESSORE PANNELLO 0.5-1-1.5-2-2.5-3 mm
NOTA: Le caratteristiche tecniche, riportate nel presente documento, inerenti la misura
(range, accuratezza, risoluzione, ecc.) si riferiscono allo strumento in senso stretto, e non
ad eventuali accessori in dotazione quali, ad esempio, le sonde.
Ciò implica, ad esempio, che l'errore introdotto dalla sonda va a aggiungersi a quello carat-
teristico dello strumento.
USO CONSENTITO
Ai fini della sicurezza lo strumento dovrà essere installato e usato secondo le istruzioni fornite ed in particolare, in condizioni normali, non dovranno
essere accessibili parti a tensione pericolosa.
Il dispositivo dovrà essere adeguatamente protetto dall'acqua e dalla polvere in ordine all'applicazione e dovrà altresì essere accessibile solo con l'uso
di un utensile (ad eccezione del frontale).
Il dispositivo è idoneo ad essere incorporato in un apparecchio per uso domestico e/o similare nell'ambito della refrigerazione ed è stato verificato in
relazione agli aspetti riguardanti la sicurezza sulla base delle norme armonizzate europee di riferimento.
USO NON CONSENTITO
Qualsiasi uso diverso da quello consentito è di fatto vietato.
Si fa presente che i contatti relè forniti sono di tipo funzionale e sono soggetti a guasto: eventuali dispositivi di protezione previsti dalla normativa di
prodotto o suggeriti dal buon senso in ordine a palesi esigenze di sicurezza devono essere realizzati al di fuori dello strumento.
La presente pubblicazione é di esclusiva proprietà della Eliwell la quale pone il divieto assoluto di riproduzione e divulgazione se non espressamente
autorizzata dalla Eliwell stessa.
Ogni cura é stata posta nella realizzazione di questo documento; tuttavia la Eliwell non può assumersi alcuna responsabilità derivante dall'utilizzo della
stessa.
Lo stesso dicasi per ogni persona o società coinvolta nella creazione e stesura di questo documento.
La Eliwell si riserva il diritto di apportare qualsiasi modifica, estetica o funzionale, senza preavviso alcuno ed in qualsiasi momento.
IWC 720-730 VS

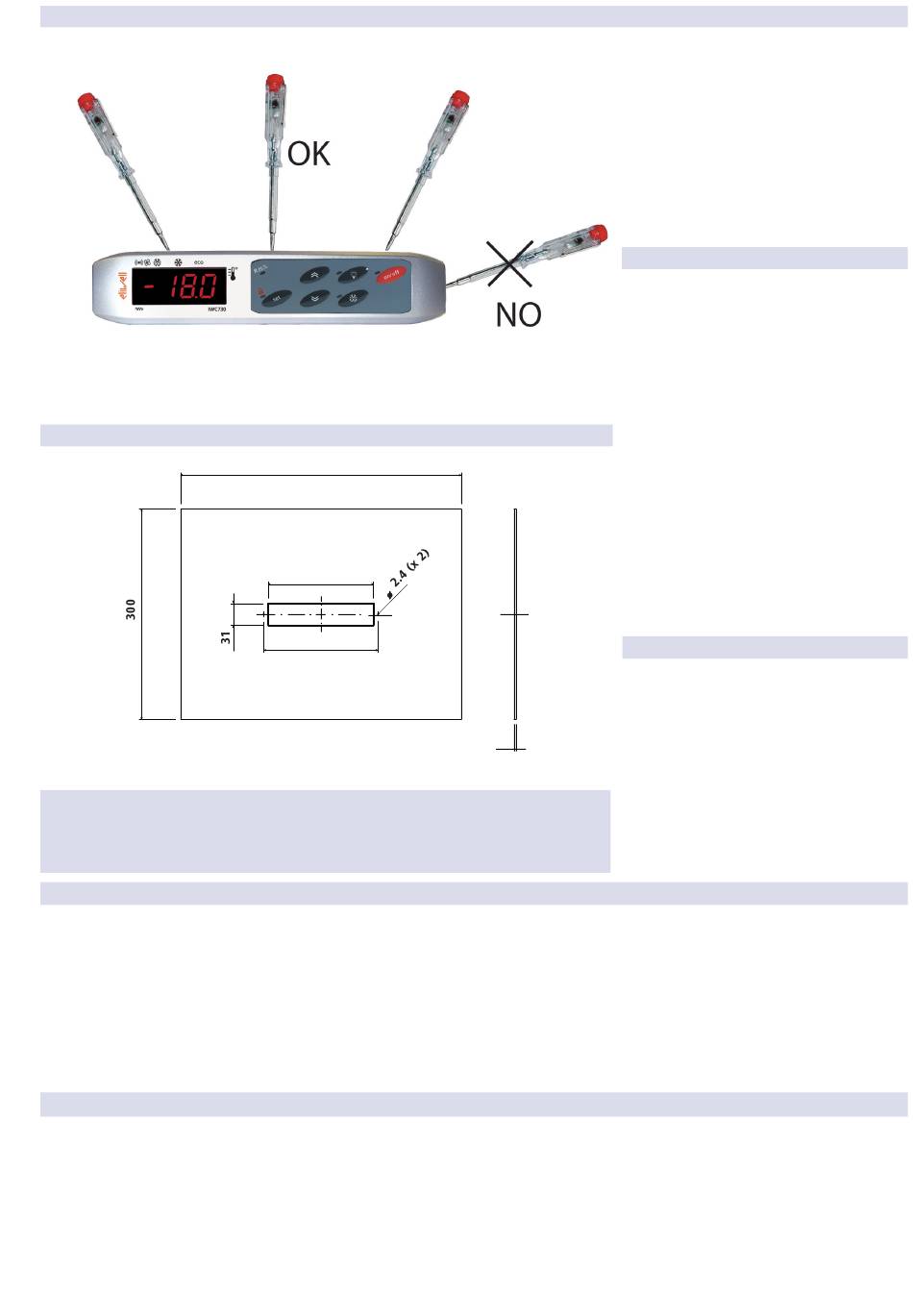

MONTAGGIO MECCANICO
(da sopra o da sotto ma non di lato).
CUT-OUT
400
150
163
CONDIZIONI D'USO
DECLINAZIONE DI RESPONSABILITA'
Lo strumento è concepito per il montaggio a
pannello. Praticare un foro da 150x31mm e
introdurre lo strumento fissandolo sul frontale
con le apposite viti fornite.
Evitare di montare lo strumento in luoghi sog-
getti ad alta umidità e/o sporcizia; esso, infatti, è
adatto per l'uso in ambienti con polluzione ordi-
naria o normale. Fare in modo di lasciare aerata
la zona in prossimità delle feritoie di raffredda-
mento dello strumento.
CONNESSIONI ELETTRICHE
Attenzione! Operare sui collegamenti elettrici
sempre e solo a macchina spenta.
Lo strumento è dotato di connettori FASTON per
il collegamento di cavi elettrici.
Le uscite su relè sono libere da tensione. Non
superare la corrente massima consentita; in caso
di carichi superiori usare un contattore di adatta
potenza.
Assicurarsi che il voltaggio dell'alimentazione sia
conforme a quello richiesto dallo strumento.
Le sonde non sono caratterizzate da alcuna
polarità di inserzione e possono essere allungate
utilizzando del normale cavo bipolare (si fa pre-
sente che l'allungamento delle sonde grava sul
comportamento dello strumento dal punto di
vista della compatibilità elettromagnetica EMC:
va dedicata estrema cura al cablaggio).
È opportuno tenere i cavi delle sonde, dell'ali-
mentazione ed il cavetto della seriale TTL, sepa-
rati dai cavi di potenza.
RESPONSABILITA' E RISCHI RESIDUI
Eliwell non risponde di eventuali danni derivanti
da:
• installazione/uso diversi da quelli previsti e, in
particolare, difformi dalle prescrizioni di sicurezza
previste dalle normative e/o date con il presente;
A
• uso su quadri che non garantiscono adeguata
protezione contro la scossa elettrica, l'acqua e la
polvere nelle condizioni di montaggio realizzate;
• uso su quadri che permettono l'accesso a parti
pericolose senza l'uso di utensili;
• manomissione e/o alterazione del prodotto;
• installazione/uso in quadri non conformi alle
norme e disposizioni di legge vigenti.
5/6
