IWC 720-730 VS
Contrôleurs électroniques pour unités réfrigérantes «ventilées»
Touche UP
• Fait défiler les rubriques du menu
• Augmente les valeurs
• Programmable avec paramètre
(voir par. H31)
Touche DOWN
• Scorre le voci del menu
• Decrementa i valori
• Programmable avec paramètre
(voir par. H32)
Touche set - simple pression
• Accède au menu état machine
• Déclenche les fonctions
• Confirme les commandes
• Affiche les alarmes (si présentes)
- pression prolongée
• Accède au menu programmation
* si les conditions permettant d'effectuer le dégivrage ne sont pas réunies ou si OdO est différent de 0, l'afficheur clignote et le dégivrage n'a pas lieu
PROGRAMMATION POINT DE CONSIGNE - MENU ÉTAT MACHINE
a) Appuyer sur la touche 'set' et la relâcher pour accéder au menu état machine.
Les touches "UP" et "DOWN" permettent de faire défiler tous les répertoires
du menu en conditions normales, à savoir :
set set
set
- SEt : répertoire programmation du Point de consigne.
- Pb1, Pb2 : répertoires affichage des valeurs des sondes 1 et 2.
La première étiquette affichée est 'SEt', pour visualiser la valeur du point de
consigne 1, appuyer sur la touche "set".
La valeur du Point de consigne apparaît sur l'afficheur. Pour modifier
la valeur du Point de consigne, agir, dans les 15 secondes qui suivent,
sur les touches « UP » et « DOWN ». Après avoir appuyé une deuxiè-
me fois sur la touche « set », après avoir appuyé sur la touche « fnc
», ou après 15 secondes, la dernière valeur visualisée sera mémorisée;
Pour entrer dans le menu de programmation, appuyer plus de
5 secondes sur la touche « set ».
Il est possible de limiter l'accès à la gestion des paramètres à tra-
vers un mot de passe. Il est possible de valider le mot de passe
en sélectionnant le paramètre PA1 présent dans le répertoire
'diS'. Le mot de passe est validé si la valeur du paramètre PA1 est
différent de 0.
Le système retourne au niveau d'affichage supérieur à chaque niveau des deux menus en appuyant sur la touche «Dégivrage/SORTIE»
ou au bout des 15 secondes de time out et la dernière valeur présente sur l'afficheur sera mémorisée.
Touche Dégivrage /ESC
• Fonction ESC (sortie)
• Activation du dégivrage manuel
(pression d'une durée
de 2 s) (voir par. H33)
Touche LUMIÈRE
• Allume le relais lumière (1)
• forçage des ventilateurs
ON (si validé, voir par. H34) (2)
la LED lumière (1) ou R.H.% (2)
s'allume
Touche on/off
• Allume et éteint l'instrument et force
le relais associé (si présent)
Alarme
• ON pour alarme activée;
• Clignote après alarme acquittée
MENU DE PROGRAMMATION
• Après avoir appuyé sur la touche
« set », l'afficheur visualisera le premier
répertoire du menu
(ex : répertoire « CP »).
• Agir sur les touches « UP » et
« DOWN » pour faire défiler tous les
répertoires du menu programmation.
• Pour entrer dans le menu
«Programmation», appuyer plus de 5
secondes sur la touche « set ». Si prévu,
le système demandera le MOT DE
PASSE d'accès.

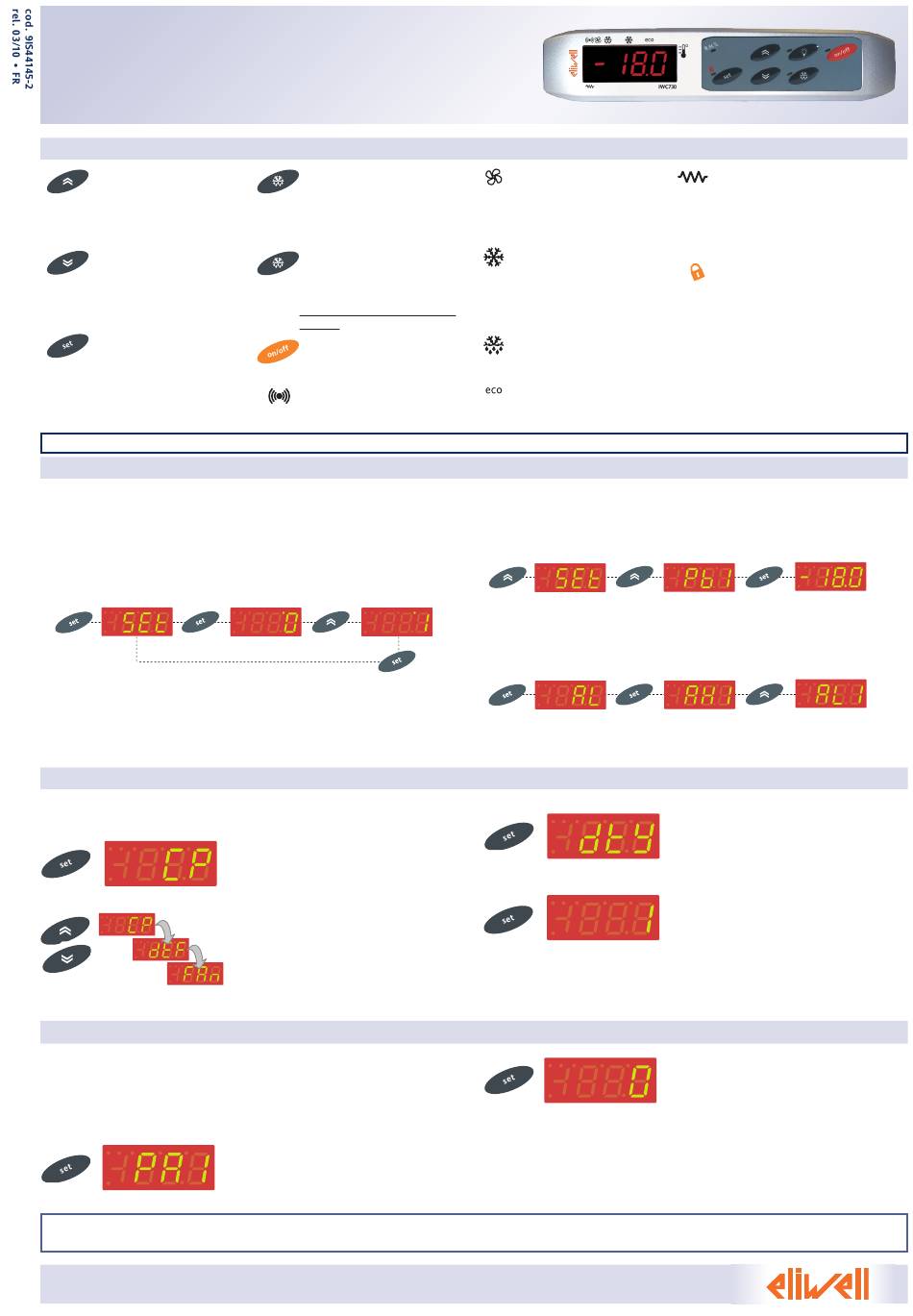

TOUCHES ET LEDS
Ventilateurs (où ils ont
été prévus)
• ON pour ventilateurs en service;
• OFF pour ventilateurs à l'arrêt;
• clignotante pour autres états
Compresseur
• ON pour compresseur allumé;
• Clignotante en cas de retard,
protection ou activation bloquée;
• OFF pour autres états
set
set
Dégivrage
• ON pour dégivrage en cours
• clignotante pendant l'égouttement
Set réduit
• Clignotante pour set réduit inséré;
• OFF pour set principal actif;
set
set
l'afficheur visualisera à nouveau l'étiquette « SEt ».
b) Pour visualiser la valeur de température lue par les sondes,
faire défiler les étiquettes du menu et appuyer sur la touche « set
» correspondant à la sonde choisie entre « Pb1 » et « Pb2 ».
c) Si l'on se trouve dans une situation d'alarme, en entrant dans
le menu « Etat machine », l'étiquette du répertoire « AL » appa-
raît. Appuyer sur la touche « set » pour visualiser les alarmes
présentes dans le répertoire
((exemple : en cas d'alarmes de température maximum et minimum)
et agir sur les touches "UP" et "DOWN" pour faire défiler la liste
des alarmes actives.
Après avoir appuyé sur la touche « set » (ou au bout des 15
secondes de time out), la nouvelle valeur sera mémorisée et
l'afficheur visualisera l'étiquette du paramètre correspondant.
MOT DE PASSE
Si le mot de passe communiqué n'est pas correct, le disposi-
tif visualisera de nouveau l'étiquette 'PA1' et il faudra répéter
l'opération.
Anti buée
• ON pour fonction anti buée active
Fonction %RH
R.H.%
• ON pour forçage actif
• OFF pour fonctionnement normal
Lock (led associée à la touche Lock)
• ON pour Lock actif
• OFF pour Lock non actif
set
*Dégivrage manuel (leds associées
aux touches de dégivrage)
• ON pour dégivrage manuel actif
• OFF pour autres états
Stand By
(associé à la touche on/off)
• ON pour instrument éteint
• OFF pour instrument allumé
set
• Appuyer sur la touche « set » en cor
respondance du répertoire sélectionné
(dans cet exemple 'dEF/dty') pour visuali
ser le premier paramètre qu'il contient.
Sélectionner le paramètre choisi à l'aide
des touches « UP » et « DOWN ».
• Appuyer sur « set » pour visualiser la
valeur du paramètre sélectionné et utili
ser « UP » et « DOWN » pour le modi
fier.
• Si le mot de passe PA1 est actif (diffé
rent de 0), le système demande de le
communiquer; effectuer l'opération en
sélectionnant la valeur correcte à l'aide
des touches UP et DOWN et confirmer
en appuyant sur la touche 'set'.
