Boîtier
Dimensions
Montage
Température d'exploitation
Température de stockage
Humidité ambiante pour l'utilisation et le
stockage
Alimentation
Consommation
Plage de visualisation
Entrées analogiques
Entrées numériques
Série
Sorties numériques (configurables)
Sortie buzzer
Étendue de mesure
Précision
Résolution
Classification
11
Pour le débit des relais - alimentation et disposition des bornes, voir l'étiquette sur l'instrument.
12
(B)
13
11
L
12
(B)
N
13
L
N
L
N
L
N
Eliwell Controls S.r.l.
Via dell' Industria, 15 Zona Industriale Paludi
32010 Pieve d' Alpago (BL) Italy
Telephone +39 0437 986 111
Facsimile +39 0437 989 066
www.eliwell.it
Technical Customer Support:
+39 0437 986 300 (Italy)
Email: techsuppeliwell@invensyscontrols.com

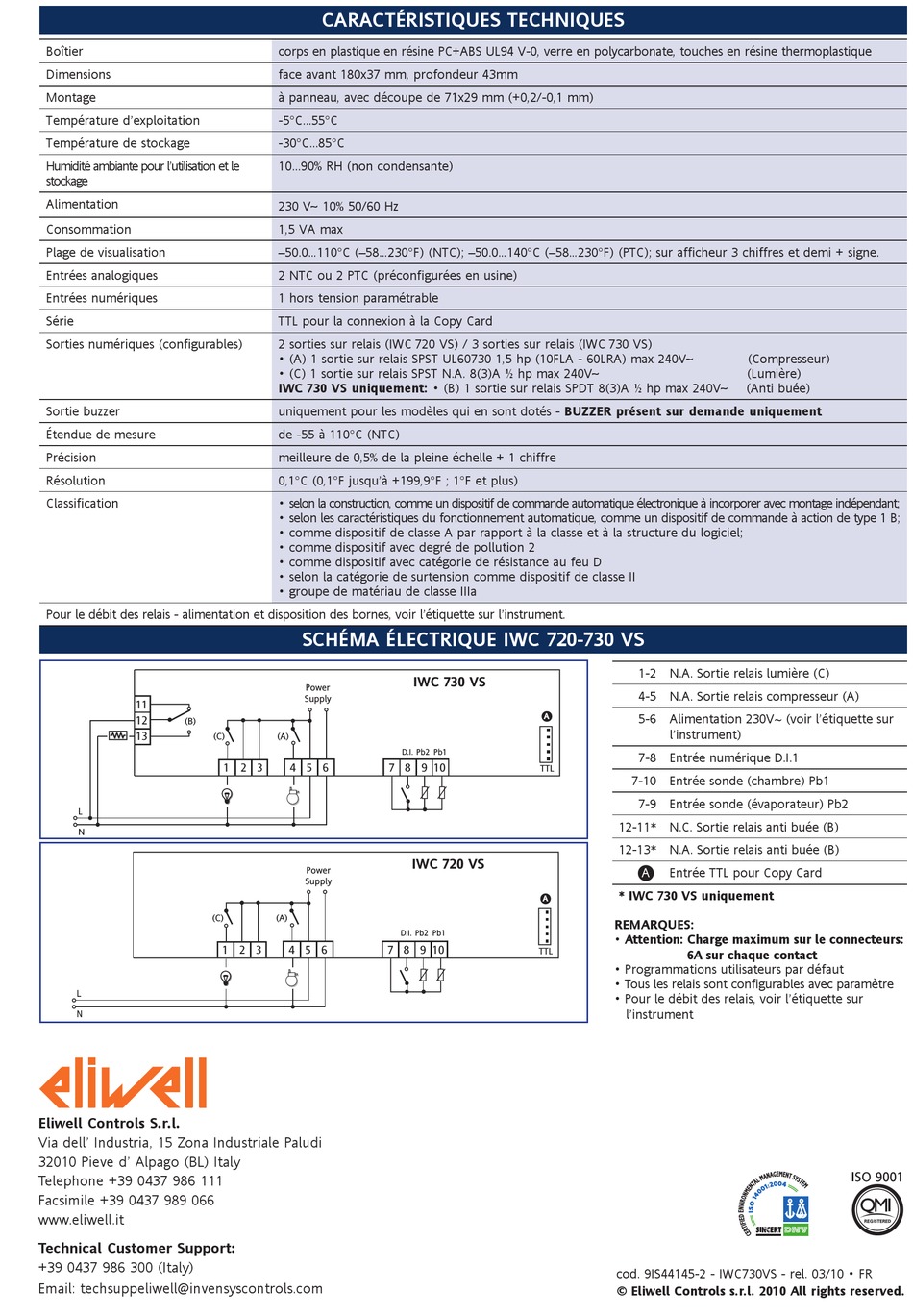

CARACTÉRISTIQUES TECHNIQUES
corps en plastique en résine PC+ABS UL94 V-0, verre en polycarbonate, touches en résine thermoplastique
face avant 180x37 mm, profondeur 43mm
à panneau, avec découpe de 71x29 mm (+0,2/-0,1 mm)
-5°C...55°C
-30°C...85°C
10...90% RH (non condensante)
230 Va 10% 50/60 Hz
1,5 VA max
–50.0...110°C (–58...230°F) (NTC); –50.0...140°C (–58...230°F) (PTC); sur afficheur 3 chiffres et demi + signe.
2 NTC ou 2 PTC (préconfigurées en usine)
1 hors tension paramétrable
TTL pour la connexion à la Copy Card
2 sorties sur relais (IWC 720 VS) / 3 sorties sur relais (IWC 730 VS)
• (A) 1 sortie sur relais SPST UL60730 1,5 hp (10FLA - 60LRA) max 240Va
• (C) 1 sortie sur relais SPST N.A. 8(3)A ½ hp max 240Va
IWC 730 VS uniquement: • (B) 1 sortie sur relais SPDT 8(3)A ½ hp max 240Va
uniquement pour les modèles qui en sont dotés - BUZZER présent sur demande uniquement
de -55 à 110°C (NTC)
meilleure de 0,5% de la pleine échelle + 1 chiffre
0,1°C (0,1°F jusqu'à +199,9°F ; 1°F et plus)
• selon la construction, comme un dispositif de commande automatique électronique à incorporer avec montage indépendant;
• selon les caractéristiques du fonctionnement automatique, comme un dispositif de commande à action de type 1 B;
• comme dispositif de classe A par rapport à la classe et à la structure du logiciel;
• comme dispositif avec degré de pollution 2
• comme dispositif avec catégorie de résistance au feu D
• selon la catégorie de surtension comme dispositif de classe II
• groupe de matériau de classe IIIa Power
Supply
SCHÉMA ÉLECTRIQUE IWC 720-730 VS
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
Power
Supply
(C) (A)
1 2 3 4 5 6
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 730 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
IWC 720 VS
A
D.I. Pb2 Pb1
7 8 9 10
TTL
(Compresseur)
(Lumière)
(Anti buée)
1-2 N.A. Sortie relais lumière (C)
4-5 N.A. Sortie relais compresseur (A)
5-6 Alimentation 230V~ (voir l'étiquette sur
l'instrument)
7-8 Entrée numérique D.I.1
7-10 Entrée sonde (chambre) Pb1
7-9 Entrée sonde (évaporateur) Pb2
12-11* N.C. Sortie relais anti buée (B)
12-13* N.A. Sortie relais anti buée (B)
A Entrée TTL pour Copy Card
* IWC 730 VS uniquement
REMARQUES:
• Attention: Charge maximum sur le connecteurs:
6A sur chaque contact
• Programmations utilisateurs par défaut
• Tous les relais sont configurables avec paramètre
• Pour le débit des relais, voir l'étiquette sur
l'instrument
cod. 9IS44145-2 - IWC730VS - rel. 03/10 • FR
© Eliwell Controls s.r.l. 2010 All rights reserved.
