Eliwell IWC 730 VS Bedienungsanleitung Seite 23

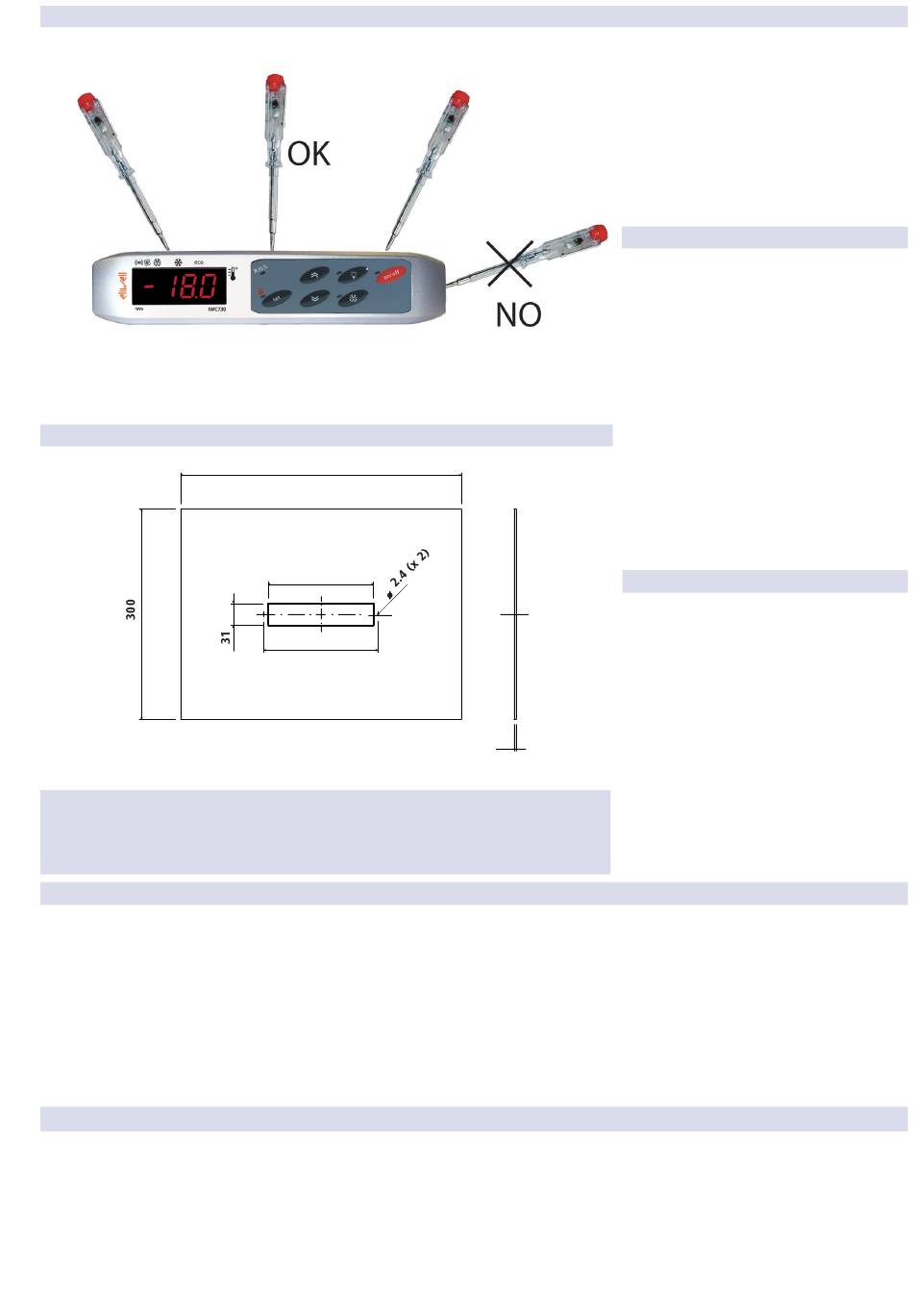

Um die Frontseite zu entfernen, auf die drei Befestigungshaken einwirken, wie es
auf das Bild gezeigt wird (von oben, von unten, aber nicht auf der Seite)
(A) PANEELDICKE 0.5-1-1.5-2-2.5-3 mm
ANMERKUNG: Die technischen Eigenschaften, die im vorliegenden Dokument hinsichtlich
der Messung (Bereich, Genauigkeit, Auflösung usw.) angegeben werden, beziehen sich auf
das Instrument im engeren Sinne und nicht auf eventuelle mitgelieferte Zubehörartikel wie
zum Beispiel die Fühler. Dies bedeutet zum Beispiel, dass der Fehler, den der Fühler verur-
sacht, zum charakteristischen Fehler des Instruments addiert werden muss.
ZULÄSSIGER GEBRAUCH
Aus Sicherheitsgründen muss das Instrument in Übereinstimmung mit den gegebenen Anleitungen installiert und benutzt werden, insbesondere dürfen
unter gefährlicher Spannung stehende Teile unter Normalbedingungen nicht zugänglich sein.
Das Gerät muss in Abhängigkeit von der Anwendung in geeigneter Weise vor Wasser und Staub geschützt werden und darf ausschließlich unter
Verwendung von Werkzeug zugänglich sein (außer der Frontblende).
Das Instrument eignet sich für den Einbau in Systeme in Haushalten und/oder vergleichbare Geräte im Bereich der Kühlung und wurde hinsichtlich aller
sicherheitsrelevanten Aspekte auf der Grundlage der anwendbaren europäischen Normen geprüft.
UNZULÄSSIGER GEBRAUCH
Jeder unsachgemäße Gebrauch ist verboten.
Es wird darauf hingewiesen, dass die gelieferten Relaiskontakte funktionellem Verschleiß unterliegen: Eventuelle Schutzvorrichtungen, die von
Produktnormen vorgeschrieben werden oder aufgrund offensichtlicher Sicherheitsanforderungen notwendig sind, müssen außerhalb des Instruments
realisiert werden.
Die vorliegende Veröffentlichung ist alleiniges Eigentum des Unternehmens Eliwell und darf ohne ausdrückliche Genehmigung des Unternehmens Eliwell
weder vervielfältigt noch verbreitet werden.
Bei der Erstellung des Dokuments wurde die größtmögliche Sorgfalt angewendet. Eliwell übernimmt jedoch keinerlei Haftung für die Benutzung
desselben.
Das gleiche gilt für alle Personen oder Gesellschaften, die an der Erstellung des vorliegenden Dokumentes beteiligt sind.
Das Unternehmen Eliwell behält sich das Recht vor, jederzeit und ohne Vorankündigung formale und/oder inhaltliche Änderungen vorzunehmen.
IWC 720-730 VS
MECHANISCHER EINBAU
CUT-OUT
400
150
163
NUTZUNGSBEDINGUNGEN
HAFTUNGSAUSSCHLUSS
Das Instrument ist für den Tafeleinbau konzi-
piert. Eine Bohrung 150x31mm ausführen, das
Instrument einsetzen und mit den entspre-
chenden mitgelieferten Schrauben befestigen.
Die Montage des Instruments an Orten ver-
meiden, an denen es hoher Feuchtigkeit und/
oder Schmutz ausgesetzt ist; es ist für den
Einsatz in Umgebungen mit einem normalen
Verschmutzungsgrad vorgesehen.
Sicherstellen, dass die Umgebung der
Kühlungsschlitze des Instruments eine ausrei-
chende Belüftung gewährleistet.
ELEKTRISCHE ANSCHLÜSSE
Achtung! Die elektrischen Anschlüsse stets
bei abgeschalteter Maschine vornehmen.
Das Instrument verfügt über FASTON-Verbinder
für den Anschluss der elektrischen Kabel.
Die Relaisausgänge sind spannungsfrei. Nie die
maximal zulässige Stromstärke überschreiten; im
Falle höherer Lasten einen Kontaktgeber mit
geeigneter Leistung verwenden.
Sicherstellen, dass die Netzspannung mit der
Betriebsspannung des Instruments übereinstimmt.
Die Fühler weisen keine besondere Einsetzpolung
auf und können mit normalem, zweiadrigem
Kabel verlängert werden (es sei darauf hin-
gewiesen, dass die Verlängerung der Fühler die
elektromagnetische Verträglichkeit beeinträchtigt:
die Verkabelung muss mit der größtmöglichen
Sorgfalt vorgenommen werden).
Die Kabel der Fühler, der Spannungsversorgung
und das Kabel der seriellen TTL-Verbindung sollten
von den Leistungskabeln getrennt geführt werden.
HAFTUNG UND RESTRISIKEN
Eliwell haftet in keiner Weise für eventuelle Schäden,
die auf folgende Ursachen zurückzuführen sind:
• Unsachgemäße Installation/ Benutzung,
insbesondere bei Nichteinhaltung der durch
Vorschriften definierten bzw. in vorliegender
Anleitung enthaltenen Sicherheitshinweise;
• Benutzung in Schalttafeln, deren
Montagebedingungen keinen angemessenen
Schutz gegen Stromschlag, Wasser und Staub
A
gewährleisten;
• Benutzung in Schalttafeln, die den Zugang zu
potentiell gefährlichen Teilen ohne Einsatz von
Werkzeug ermöglichen;
• Änderung oder Manipulation des Produkts;
• Installation/Benutzung in Schalttafeln, die nicht
mit den geltenden Normen und gesetzlichen
Verordnungen übereinstimmen.
5/6
