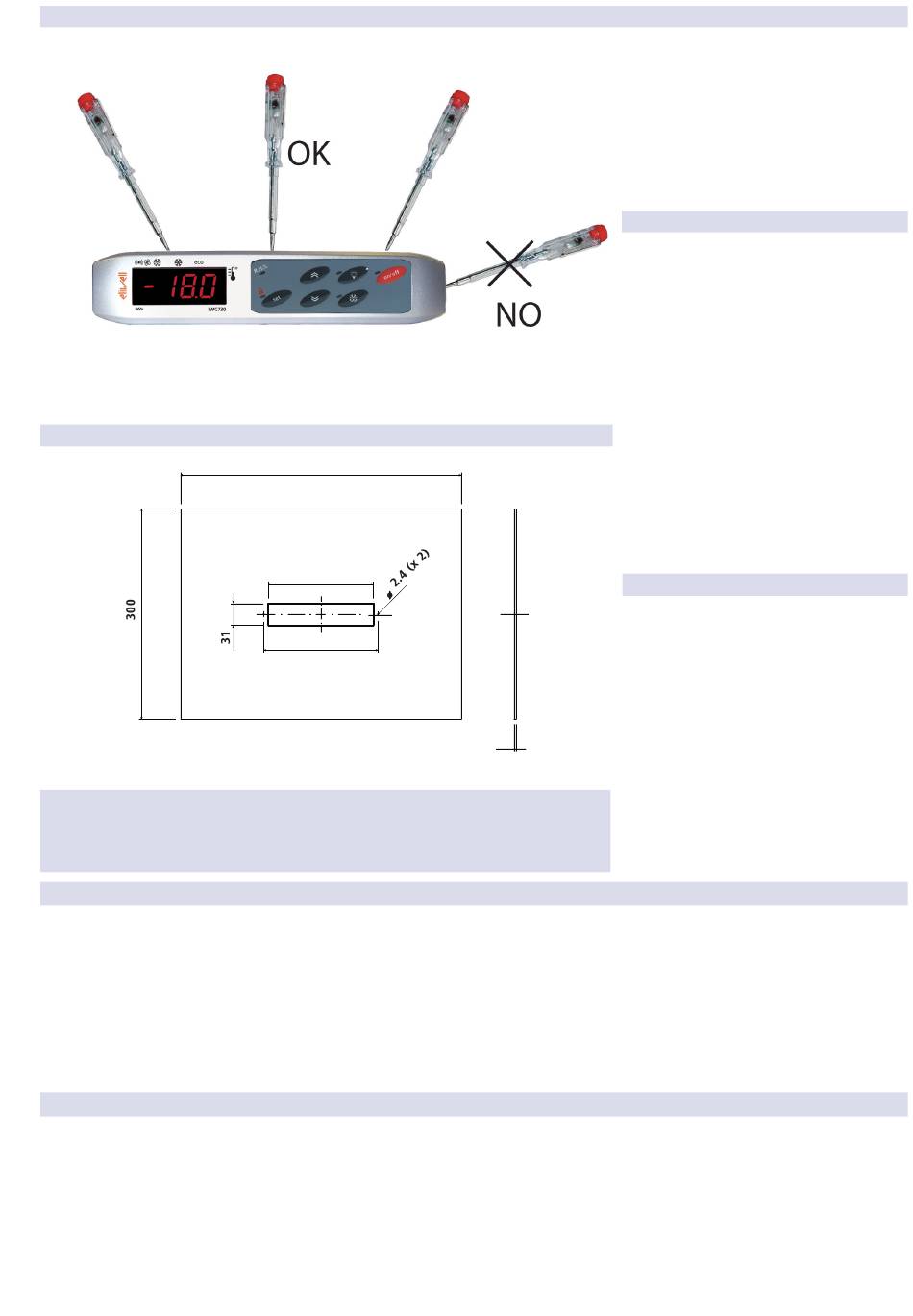

Pour enlever la partie frontale agir sur les trois crochets de fixage comme indique
dans la figure (par dessus, par dessous, mais pas de cote)
(A) EPAISSEUR PANNEAU 0.5-1-1.5-2-2.5-3 mm
REMARQUE : Les caractéristiques techniques, indiquées dans ce document, concernant la
mesure (plage, précision, résolution, etc.) font référence au dispositif dans le sens strict du
terme, et pas aux éventuels accessoires en dotation comme, par exemple, les sondes.
Ceci implique, par exemple, que l'erreur introduite par la sonde s'ajoute à celui caractéristi-
que du dispositif.
UTILISATION AUTORISÉE
Dans un souci de sécurité, l'instrument devra être installé et utilisé selon les instructions fournies et, en particulier, dans des conditions normales, aucune
partie présentant une tension dangereuse ne devra être accessible.
Le dispositif devra être protégé d'une manière adéquate contre l'eau et la poussière, conformément à l'application et ne devra en outre être accessible que
par le recours à un outil (à l'exception de la partie frontale).
Le dispositif est en mesure d'être incorporé dans un appareil pour usage domestique et/ou appareil similaire dans le cadre de la réfrigération et il a été véri-
fié du point de vue de la sécurité sur la base des normes européennes harmonisées en vigueur.
UTILISATION NON AUTORISÉE
Toute utilisation, quelle qu'elle soit, qui serait différente de celle qui est permise est de fait interdite.
On souligne que les contacts relais fournis sont du type fonctionnel et sont sujets aux pannes : les dispositifs de protection éventuels, prévus par les normes
relatives au produit ou suggérées par le simple bon sens et répondant à des exigences évidentes de sécurité doivent être réalisés en dehors de l'instrument.
Cet ouvrage appartient exclusivement à la société Eliwell qui en interdit absolument la reproduction et la divulgation sans son autorisation expresse.
La plus grande attention a été portée à la réalisation du présent document; cependant, Eliwell n'est nullement responsable en ce qui concerne son uti-
lisation.
Il en va de même pour toute personne ou société impliquée dans la création et la rédaction du présent manuel.
Eliwell se réserve le droit d'apporter toute modification, esthétique ou fonctionnelle, sans aucun préavis et à n'importe quel moment.
IWC 720-730 VS
MONTAGE MÉCANIQUE
CUT-OUT
400
150
163
CONDITIONS D'UTILISATION
CLAUSE EXCLUSIVE DE RESPONSABILITÉ
L'instrument est conçu pour être monté sur panne-
au. Effectuer une découpe de 150x31mm et intro-
duire l'instrument en le fixant sur le devant avec les
vis fournies.
Éviter de monter l'instrument dans des emplace-
ments exposés à une humidité élevée et/ou à la
saleté ; celui-ci est, en effet, adapté à une utilisation
dans des milieux ambiants avec pollution ordinaire
ou normale. Faire en sorte que la zone se trouvant
à proximité des fentes de refroidissement de l'in-
strument soit bien aérée.
CONNEXIONS ÉLECTRIQUES
Attention! Intervenir sur les branchements
électriques uniquement lorsque la machine est
hors tension.
L'instrument est doté de connecteurs FASTON
pour le branchement de câbles électriques.
Les sorties sur relais sont hors tension. Ne pas
dépasser le courant maximum permis ; en cas de
charges supérieures, utiliser un contacteur d'une
puissance appropriée.
S'assurer que le voltage de l'alimentation est con-
forme à celui qui est nécessaire pour l'instrument.
Les sondes ne sont caractérisées par aucune pola-
rité de prise et elles peuvent être allongées en
utilisant un câble bipolaire normal (ne pas oublier
que l'allongement des sondes a une influence sur le
comportement de l'instrument du point de vue de
la compatibilité électromagnétique EMC: apporter
le plus grand soin possible au câblage).
Il convient de bien séparer les câbles de la sonde,
de l'alimentation et le petit câble du port série TTL
des câbles de puissance.
RESPONSABILITÉ ET RISQUES RÉSIDUELS
Eliwell ne répond pas de dommages éventuels qui
dériveraient:
• une installation/utilisation qui différerait de celles
qui sont prévues et, en particulier, qui ne serait pas
conforme aux prescriptions de sécurité prévues par
les normes ou imparties par le présent document;
• une utilisation sur des generale ne garantissant pas
une protection appropriée contre les secousses élec-
triques, l'eau et la poussière dans les conditions de
A
montage réalisées;
• une utilisation sur des boîtiers qui autorisent l'accès
aux composants dangereux sans l'emploi d'outils;
• une intervention intempestive et/ou altération du
produit;
• une installation/utilisation sur des boîtiers non
conformes aux normes et aux dispositions légales en
vigueur.
5/6
