Entwicklungsumgebung Zielplattform IO-Hardware Einzubindende SPS-Bibliotheken
TwinCAT v2.10.0 Build >
914
TwinCAT v2.10.0 Build >
914

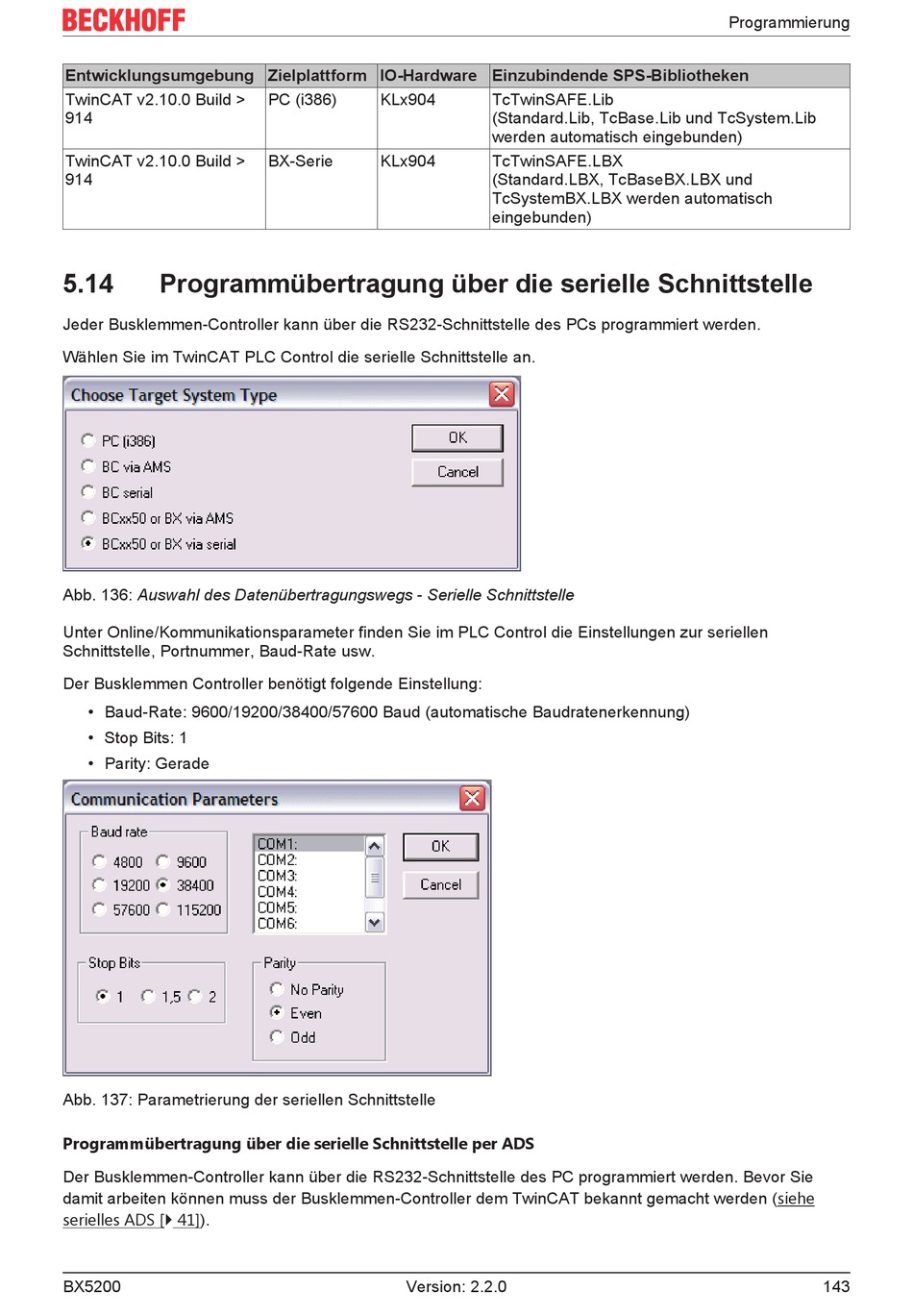

5.14 Programmübertragung über die serielle Schnittstelle
Jeder Busklemmen-Controller kann über die RS232-Schnittstelle des PCs programmiert werden.
Wählen Sie im TwinCAT PLC Control die serielle Schnittstelle an.
Abb. 136: Auswahl des Datenübertragungswegs - Serielle Schnittstelle
Unter Online/Kommunikationsparameter finden Sie im PLC Control die Einstellungen zur seriellen
Schnittstelle, Portnummer, Baud-Rate usw.
Der Busklemmen Controller benötigt folgende Einstellung:
• Baud-Rate: 9600/19200/38400/57600 Baud (automatische Baudratenerkennung)
• Stop Bits: 1
• Parity: Gerade
Abb. 137: Parametrierung der seriellen Schnittstelle
Programmübertragung über die serielle Schnittstelle per ADS
Der Busklemmen-Controller kann über die RS232-Schnittstelle des PC programmiert werden. Bevor Sie
damit arbeiten können muss der Busklemmen-Controller dem TwinCAT bekannt gemacht werden (siehe
serielles ADS [} 41]).
BX5200
PC (i386) KLx904
BX-Serie KLx904
Version: 2.2.0
TcTwinSAFE.Lib
(Standard.Lib, TcBase.Lib und TcSystem.Lib
werden automatisch eingebunden)
TcTwinSAFE.LBX
(Standard.LBX, TcBaseBX.LBX und
TcSystemBX.LBX werden automatisch
eingebunden)
Programmierung
