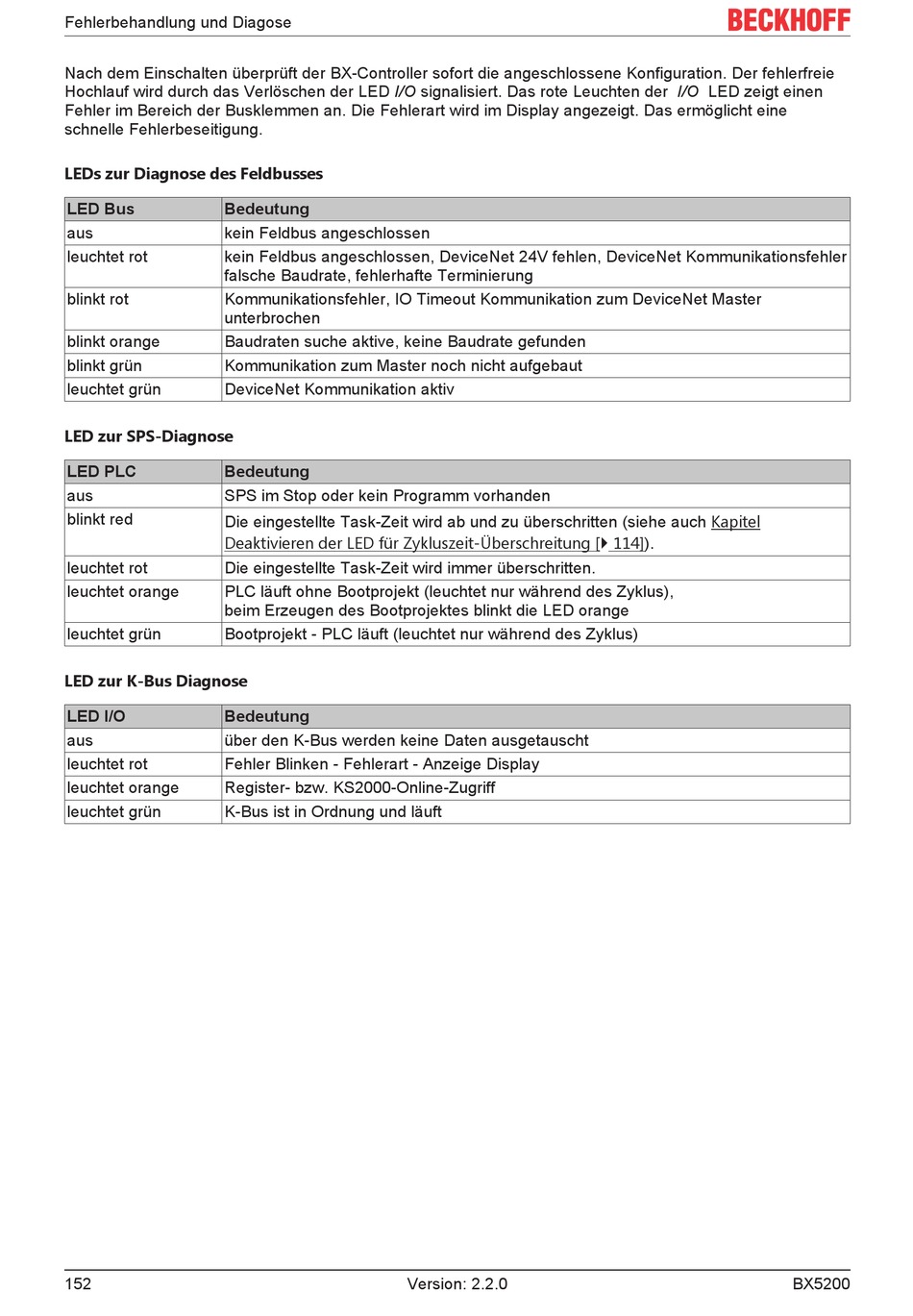

Fehlerbehandlung und Diagose
Nach dem Einschalten überprüft der BX-Controller sofort die angeschlossene Konfiguration. Der fehlerfreie
Hochlauf wird durch das Verlöschen der LED I/O signalisiert. Das rote Leuchten der I/O LED zeigt einen
Fehler im Bereich der Busklemmen an. Die Fehlerart wird im Display angezeigt. Das ermöglicht eine
schnelle Fehlerbeseitigung.
LEDs zur Diagnose des Feldbusses
LED Bus
Bedeutung
aus
kein Feldbus angeschlossen
leuchtet rot
kein Feldbus angeschlossen, DeviceNet 24V fehlen, DeviceNet Kommunikationsfehler
falsche Baudrate, fehlerhafte Terminierung
blinkt rot
Kommunikationsfehler, IO Timeout Kommunikation zum DeviceNet Master
unterbrochen
blinkt orange
Baudraten suche aktive, keine Baudrate gefunden
blinkt grün
Kommunikation zum Master noch nicht aufgebaut
leuchtet grün
DeviceNet Kommunikation aktiv
LED zur SPS-Diagnose
LED PLC
Bedeutung
aus
SPS im Stop oder kein Programm vorhanden
blinkt red
Die eingestellte Task-Zeit wird ab und zu überschritten (siehe auch Kapitel
Deaktivieren der LED für Zykluszeit-Überschreitung [} 114]).
leuchtet rot
Die eingestellte Task-Zeit wird immer überschritten.
leuchtet orange
PLC läuft ohne Bootprojekt (leuchtet nur während des Zyklus),
beim Erzeugen des Bootprojektes blinkt die LED orange
leuchtet grün
Bootprojekt - PLC läuft (leuchtet nur während des Zyklus)
LED zur K-Bus Diagnose
LED I/O
Bedeutung
aus
über den K-Bus werden keine Daten ausgetauscht
leuchtet rot
Fehler Blinken - Fehlerart - Anzeige Display
leuchtet orange
Register- bzw. KS2000-Online-Zugriff
leuchtet grün
K-Bus ist in Ordnung und läuft
152
Version: 2.2.0
BX5200
