Hardware
RS232-Kommunikation PIN-Belegung
BX COM 1 RS232
2
3
5
RS485-Kommunikation PIN-Belegung
Einstellungen im FB: Wichtig ist das bei der Nutzung der RS485-Verbindung die Variable stCOMConfig:=1
ist und die COM2-Schnittstelle angewählt ist.
BX COM 2 RS485
1
6
Beispiel Programm für den BXxxx in Strukturiertem Text
Download (https://infosys.beckhoff.com/content/1031/bx5200/Resources/zip/3207335947.zip)
System Manager File für TwinCAT als Master. Wie man im Bild sieht, wird ein Buskoppler mit Busklemmen
projektiert. Die Art und Anzahl der Busklemmen gibt dann die Datenlänge an. Welche Busklemmen das sind
spielt im Prinzip keine Rolle. Zum Beispiel:
• 2 x KL3002 ergibt 4 Worte Eingänge
• 2 x KL4002 ergibt 4 Worte Ausgänge

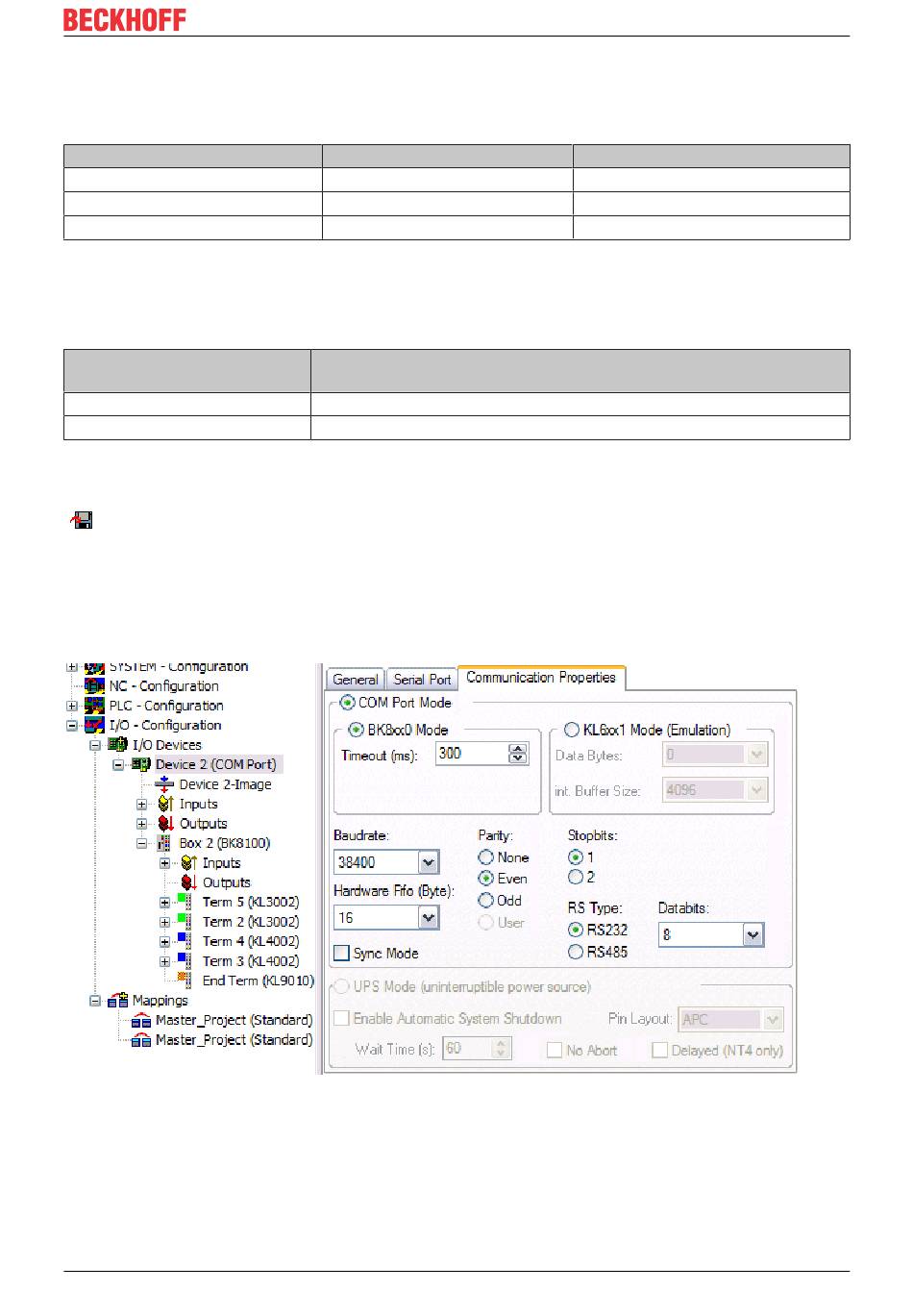

Abb. 120: Kommunikationseigenschaften
Notwendiges Material:
• BX3100 + Busklemme
• PC mit RS232-Schnittstelle und TwinCAT ab Version 2.9, serielles Kabel, PIN-Belegung: siehe oben
BX5200
BX COM 2 RS232
8
7
5
PC COM Port (zum Beispiel: RS485 Karte W&T #13601, 2-Draht, ohne
Echo, Automatik)
1 - 2 Brücken
6 - 7 Brücken
Version: 2.2.0
Programmierung
PC COM Schnittstelle
2
3
5
