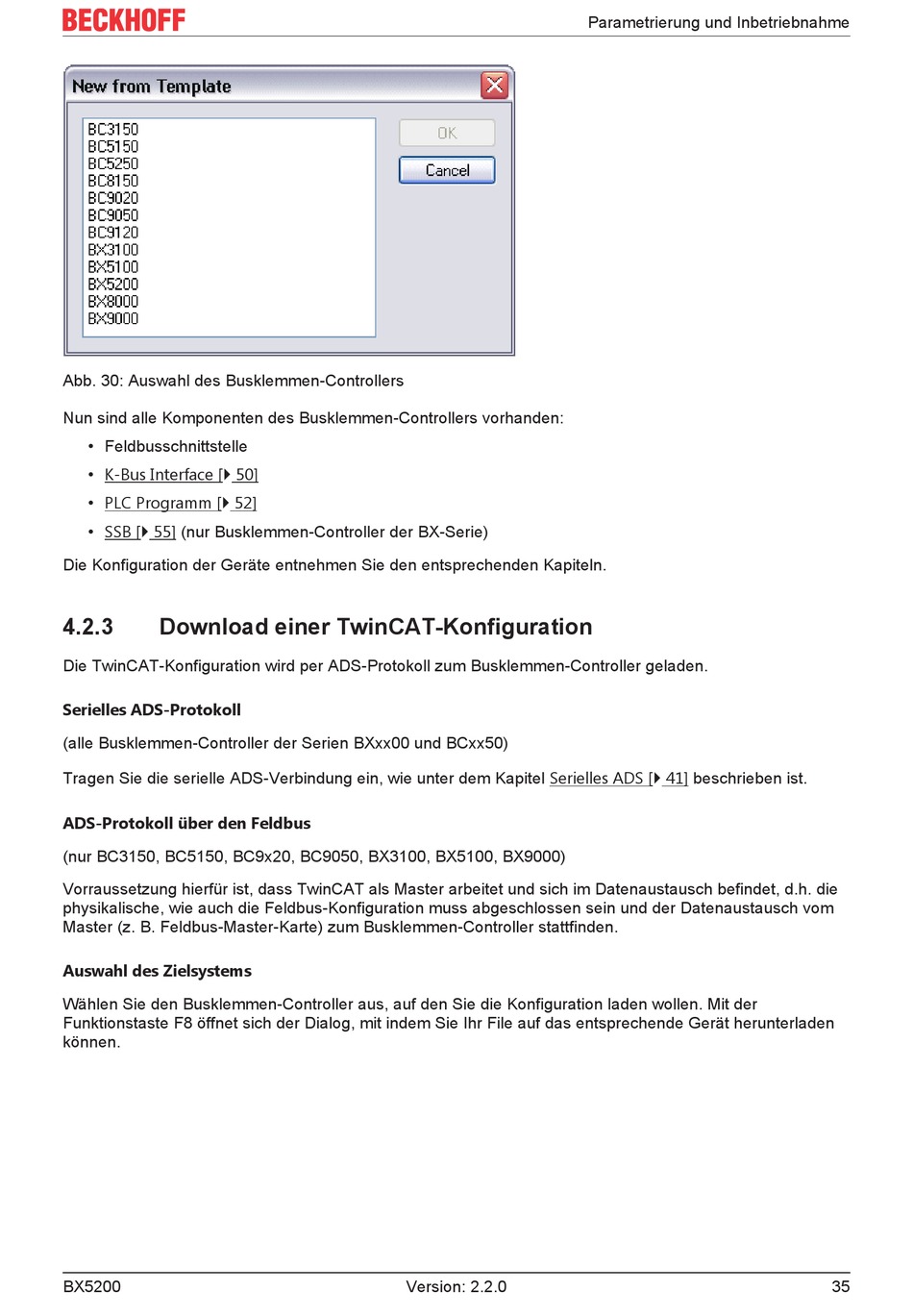

Abb. 30: Auswahl des Busklemmen-Controllers
Nun sind alle Komponenten des Busklemmen-Controllers vorhanden:
• Feldbusschnittstelle
• K-Bus Interface [} 50]
• PLC Programm [} 52]
• SSB [} 55] (nur Busklemmen-Controller der BX-Serie)
Die Konfiguration der Geräte entnehmen Sie den entsprechenden Kapiteln.
4.2.3
Download einer TwinCAT-Konfiguration
Die TwinCAT-Konfiguration wird per ADS-Protokoll zum Busklemmen-Controller geladen.
Serielles ADS-Protokoll
(alle Busklemmen-Controller der Serien BXxx00 und BCxx50)
Tragen Sie die serielle ADS-Verbindung ein, wie unter dem Kapitel Serielles ADS [} 41] beschrieben ist.
ADS-Protokoll über den Feldbus
(nur BC3150, BC5150, BC9x20, BC9050, BX3100, BX5100, BX9000)
Vorraussetzung hierfür ist, dass TwinCAT als Master arbeitet und sich im Datenaustausch befindet, d.h. die
physikalische, wie auch die Feldbus-Konfiguration muss abgeschlossen sein und der Datenaustausch vom
Master (z. B. Feldbus-Master-Karte) zum Busklemmen-Controller stattfinden.
Auswahl des Zielsystems
Wählen Sie den Busklemmen-Controller aus, auf den Sie die Konfiguration laden wollen. Mit der
Funktionstaste F8 öffnet sich der Dialog, mit indem Sie Ihr File auf das entsprechende Gerät herunterladen
können.
BX5200
Version: 2.2.0
Parametrierung und Inbetriebnahme
35
