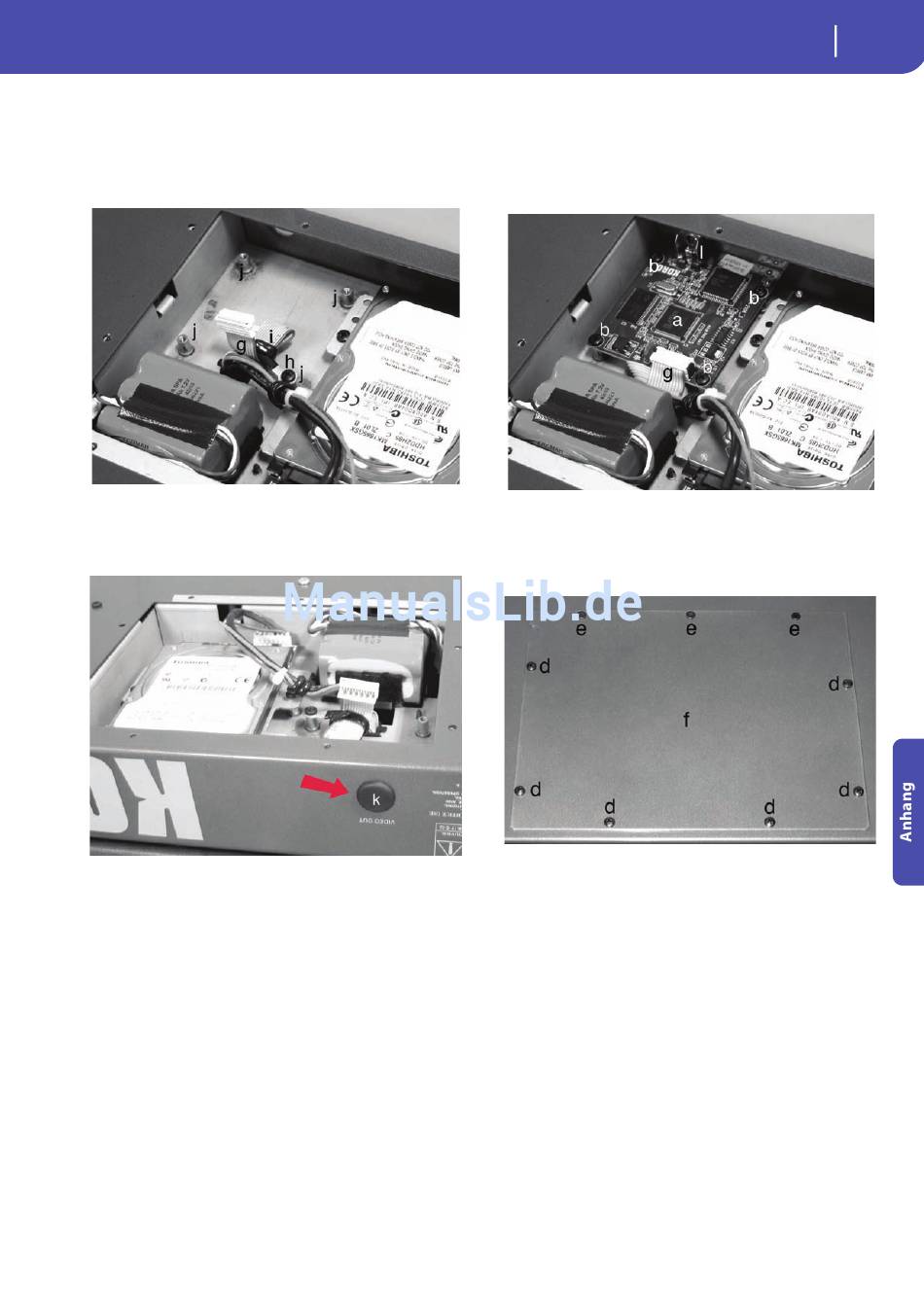

Nach Öffnen der Blend müssen Sie das Stromkabel (g) frei-
3.
geben, indem Sie die Schraube (h) und die Klemme (i) ent-
fernen. Lassen Sie das Stromkabel (g) auf keinen Fall in das
Instrument fallen. Im Inneren des Fachs sehen Sie vier
Abstandhülsen (j). Dort muss die Videoplatine angebracht
werden.
4.
Entfernen Sie den Stopper (k), indem Sie ihn von der
Schachtinnenseite wegdrücken.
Installieren der Videoschnittstelle VIF4
Legen Sie die Videoplatine (a) über die vier Abstandhülsen
5.
und schieben Sie den Videoanschluss der Platine (l) in die
Aussparung auf der Rückseite des Instruments. Befestigen
Sie die Platine (a) mit Hilfe der vier zuvor entfernten
Schrauben (b) an den Abstandhülsen. Schließen Sie das
Stromkabel (g) wie gezeigt an die Leiterplatte an.
Bringen Sie die Blende (f) wieder an. Drehen Sie die 6
6.
Schrauben (d) sowie die 3 Flachkopfschrauben (e) wieder
an.
261
