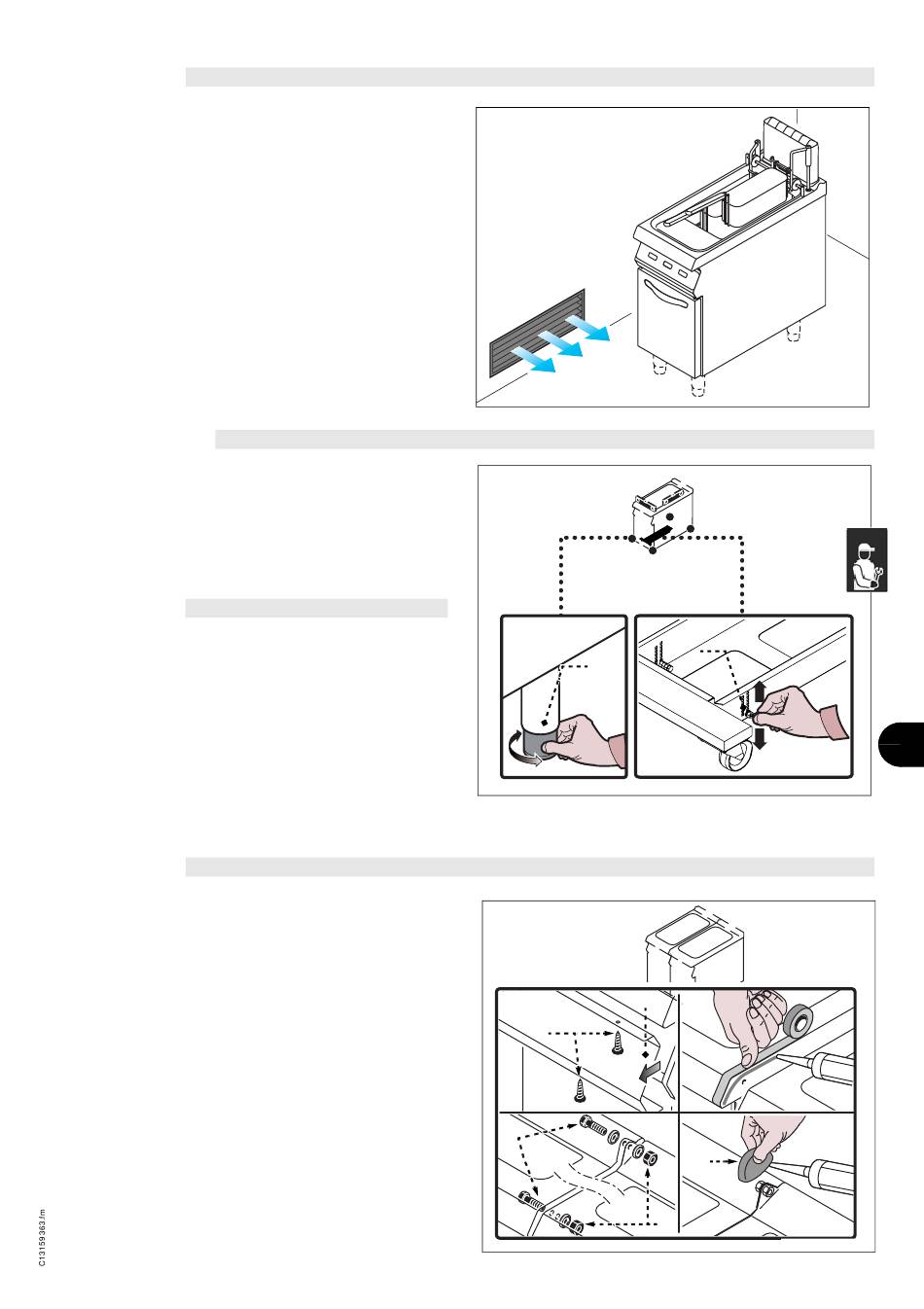

VENTILAZIONE LOCALE
Nel locale dove è installata l'apparecchiatura, dev-
ono essere presenti delle prese d'aria per garantire
il corretto funzionamento dell'apparecchiatura e per
il ricambio d'aria del locale stesso.
Le prese d'aria devono avere dimensioni adeguate,
devono essere protette da griglie e collocate in
modo da non poter essere ostruite.
L'apparecchiatura viene consegnata con alcuni
componenti smontati; in fase di installazione proce-
dere al loro montaggio. In particolare, montare i pie-
di di appoggio (A).
LIVELLAMENTO
1 - Agire sui piedi di appoggio (A) per livellare l'ap-
parecchiatura.
2 - Agire sulle viti (B) per livellare il carrello vasca
(solo per versione 091FR7GX).

MONTAGGIO APPARECCHIATURE IN BATTERIA

Per montare le apparecchiature in batteria (fianco a
fianco) procedere nel modo indicato.
1 - Svitare le viti (A) e smontare i cruscotti (B).
2 - Applicare, sui bordi da accostare, del nastro
adesivo di protezione.
3 - Applicare, sui lati da accostare, del sigillante
per uso alimentare.
4 - Accostare le apparecchiature.
5 - Collegare le apparecchiature con le viti e i dadi
(C-D).
6 - Asportare il sigillante eccedente ed il nastro
adesivo.
7 - Applicare il sigillante all'interno del coperchio
(E) e montarlo per coprire la zona di fissaggio.
8 - Rimontare i cruscotti (B) ad operazione ultimata.
INSTALLAZIONE PARTI SMONTATE
A
A
C
- 25 -
IDM-39619401500.tif
B
IDM-39619401600.tif
B
E
D
IDM-39619401700.tif
