RACCORDEMENT ÉVACUATION DES FUMÉES
Important
Effectuer le raccordement conformément
aux lois en vigueur à ce sujet en utilisant le
matériel approprié et prescrit.

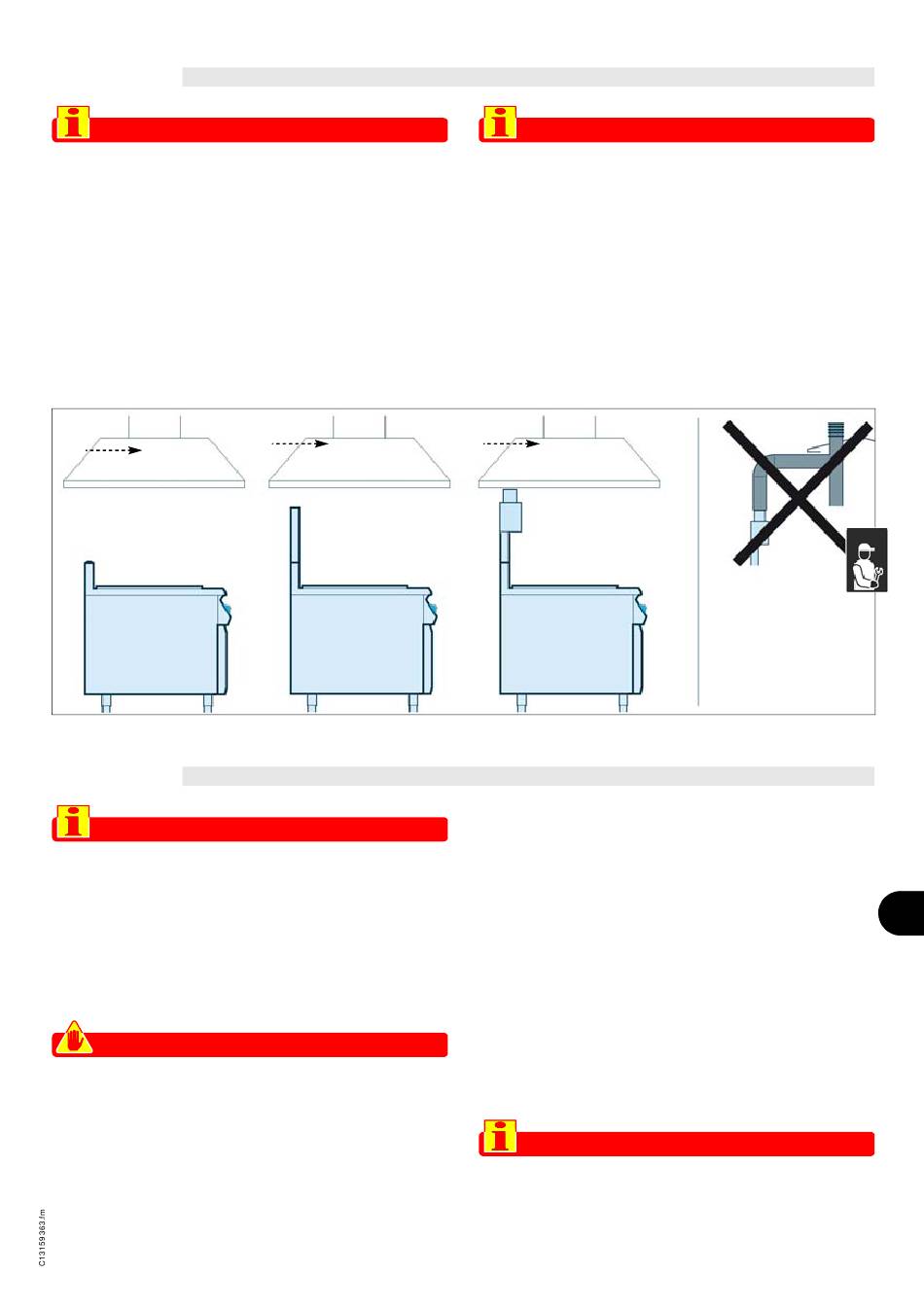

Raccordement sous hotte à tirage forcé
Pour cette opération, procéder comme suit.
1 - Positionner l'appareil sous la hotte (B).
A
BRANCHEMENT ÉLECTRIQUE
Important
Le branchement doit être fait par du per-
sonnel autorisé et qualifié, conformément
aux lois en vigueur à ce sujet en utilisant le
matériel approprié et prescrit.
L'appareil est fourni avec tension de fonc-
tionnement à 230V/1N 50Hz, ou sur de-
mande à 220V/1N 60Hz.
Attention
Avant toute intervention, couper l'alimenta-
tion électrique générale.
Effectuer le branchement de l'appareil au réseau
électrique d'alimentation comme suit.
1 - Installer, s'il n'est pas présent, un interrupteur
sectionneur (A) près de l'appareil avec dé-
clencheur magnétothermique et bloc différen-
tiel.
A
Important
Le ventilateur de l'installation d'aspiration
forcée doit s'allumer
avec l'ouverture du robinet d'alimentation
du gaz.
A
2 - Dévisser les vis (B) pour démonter le tableau
de commandes (C).
3 - Dévisser les vis (D) et démonter la protection
(E).
4 - Enfiler le câble d'alimentation dans le collier
(F).
5 - Connecter l'interrupteur sectionneur (A) au
bornier (G) de l'appareil comme indiqué sur la
figure et dans le schéma électrique à la fin du
manuel.
Utiliser un câble flexible avec des caractéris-
tiques non inférieures au type H07RN-F et une
température d'utilisation d'au moins 80°C.
Important
Au moment du branchement, faire attention
au branchement des câbles de neutre et de
terre.
