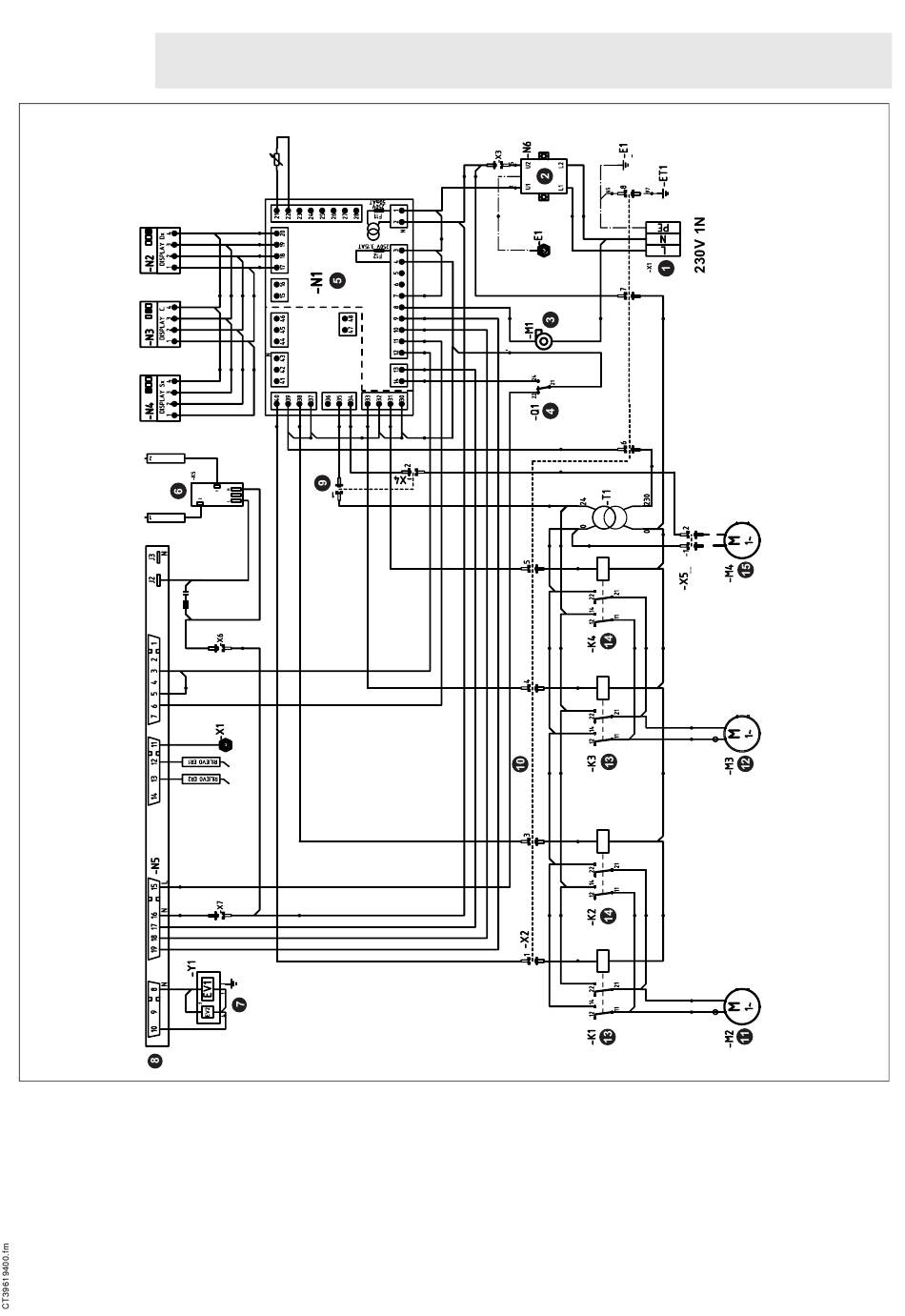

SCHEMA ELETTRICO (091FR7GD/GX) - ELECTRIC DIAGRAM (091FR7GD/GX)
SCHALTBILD (091FR7GD/GX) - SCHÉMA ÈLECTRIQUE (091FR7GD/GX)
ESQUEMA ELÉCTRICO (091FR7GD/GX)
1) Morsettiera - Terminal block - Klemmenleiste - Bornier - Regleta
2) Filtro LC - LC Filter - Filter LC - Filtre LC - Filtro LC
3) Ventola - Fan - Schaufel - Ventilateur - Ventilador
4) Termostato di sicurezza - Safety thermostat - Sicherheitsthermostat -
Thermostat de sécurité - Termostato de seguridad
5) Scheda elettronica - Electronic card - Leiterplatte - Carte électronique -
Tarjeta electrónica
6) Gruppo accensione - Ignition unit - Baugruppe Zündung - Groupe
d'allumage - Unidad de encendido
7) Valvola gas - Gas valve - Gasventil - Robinet gaz - Válvula de gas
8) Controllo combustione - Burner control board - Brennsteuerung - Contrôle
combustion - Control combustión
9) Connettore 8 posizioni - Housing 2 ways - Steckverbinder mit 2 Polen -
Connecteur 2 positions - Conector de 2 posiciones.
10) Housing 9 ways - Steckverbinder mit 9 Polen - Connecteur 9 positions
Conector de 9 posiciones.
11) Motore cestello Sx - Left basket motor - Linke motore Korb - Moteur du
panier gauche - Motor cesto izquierda.
12) Motore cestello Dx - Right basket motor - Rechter motore Korb - Moteur du
panier droit - Motor cesto derecho.
13) Salita cestello - Basket up - Korb aufwärts - Montée du panier - Subida cesto.
14) Discesa cestello - Basket down - Korb abwärts - Descente du panier -
Bajada cesto.
15) Pompa dell'olio - Oil pump - Ölpumpe - Pompe huile - Bomba aceite.
16) F11= Fusibile 250V 50 mAT - Fuse 250V 50 mAT - Sicherung 250V 50 mAT
- Fusible 250V 50 mAT - Fusibile 250V 50 mAT.
17) F11= Fusibile 250V 3,15 AT - Fuse 250V 3,15 AT - Sicherung 250V 3,15 AT
- Fusible 250V 3,15 AT - Fusibile 250V 3,15 AT.
