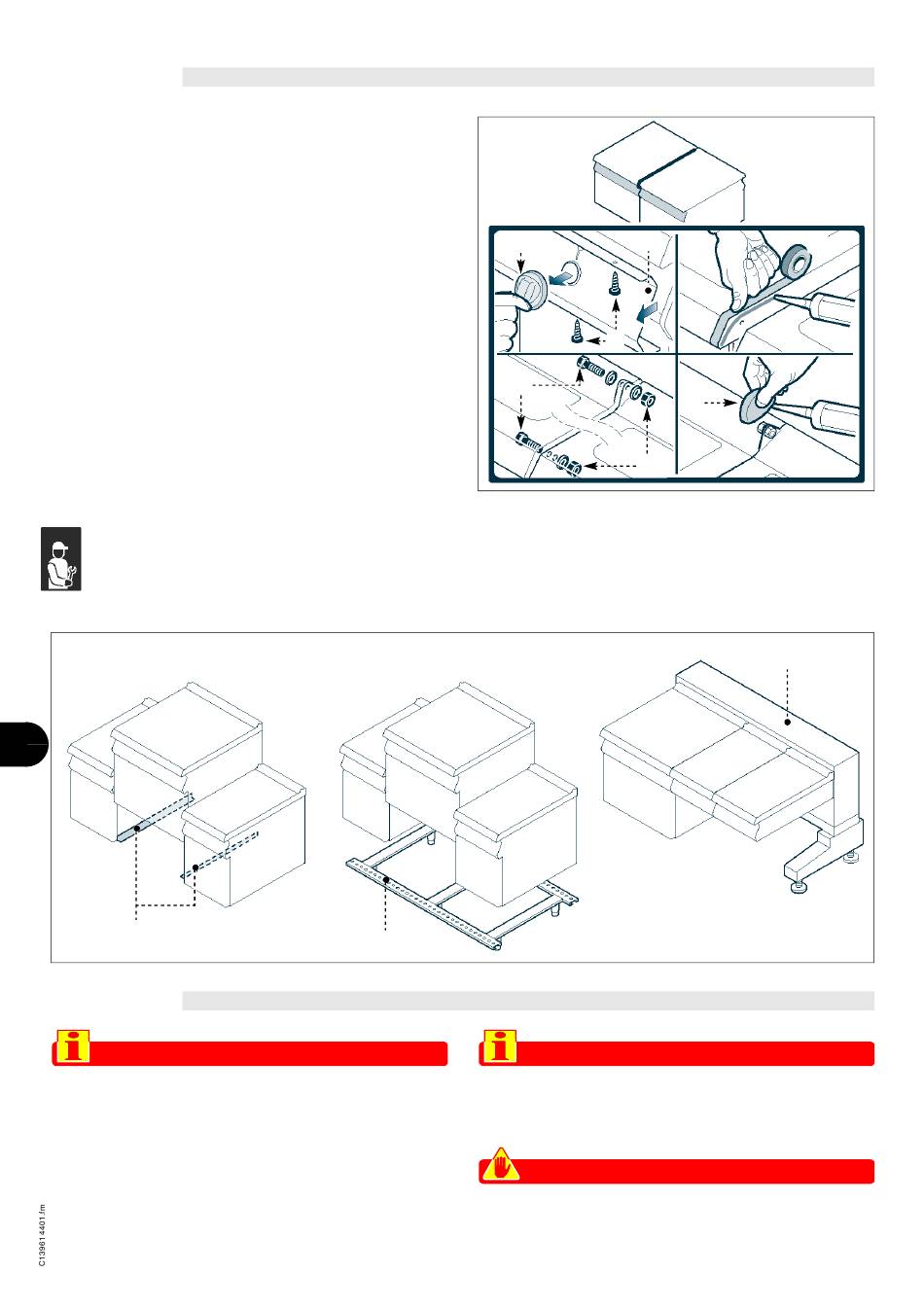

MONTAGGIO APPARECCHIATURE IN BATTERIA

Per montare le apparecchiature in batteria (fianco a
fianco) procedere nel modo indicato.
1 - Sfilare le manopole (A).
2 - Svitare le viti (C) e smontare i cruscotti (B).
3 - Applicare, sui bordi da accostare, del nastro
adesivo di protezione.
4 - Applicare, sui lati da accostare, del sigillante
per uso alimentare.
5 - Accostare le apparecchiature.
6 - Collegare le apparecchiature con le viti e i dadi
(D-E).
7 - Asportare il sigillante eccedente ed il nastro
adesivo.
8 - Applicare il sigillante all'interno del coperchio (F)
e montarlo per coprire la zona di fissaggio.
9 - Rimontare i cruscotti (B) e le manopole (A) ad
operazione ultimata.
Per le apparecchiature in batteria sono dispo-
nibili, a richiesta, diversi kit di allestimento:
IT
GB
DE
FR
G
ES
ALLACCIAMENTO ELETTRICO 091FR1E - 191FR2E
Importante
L'allacciamento deve essere effettuato da
personale autorizzato e qualificato, nel ri-
spetto delle leggi vigenti in materia e con
l'utilizzo di materiale appropriato e prescritto.
L'apparecchiatura viene fornita con tensione di
funzionamento a 400V/3N, oppure su richiesta a
230V/3 (solo per versione 191FR2E) oppure su
richiesta a 208V/3 (solo per versione 091FR1E).
Italiano
A
D
G)Kit per installazione "a ponte"
H)Kit telaio di appoggio
L) Kit trave di sostegno
H
Importante
L'apparecchiatura deve essere richiesta
per la tensione corretta, non è consentita
nessuna trasformazione.
Cautela - Avvertenza
Prima di eseguire qualsiasi intervento disatti-
vare l'alimentazione elettrica generale.
