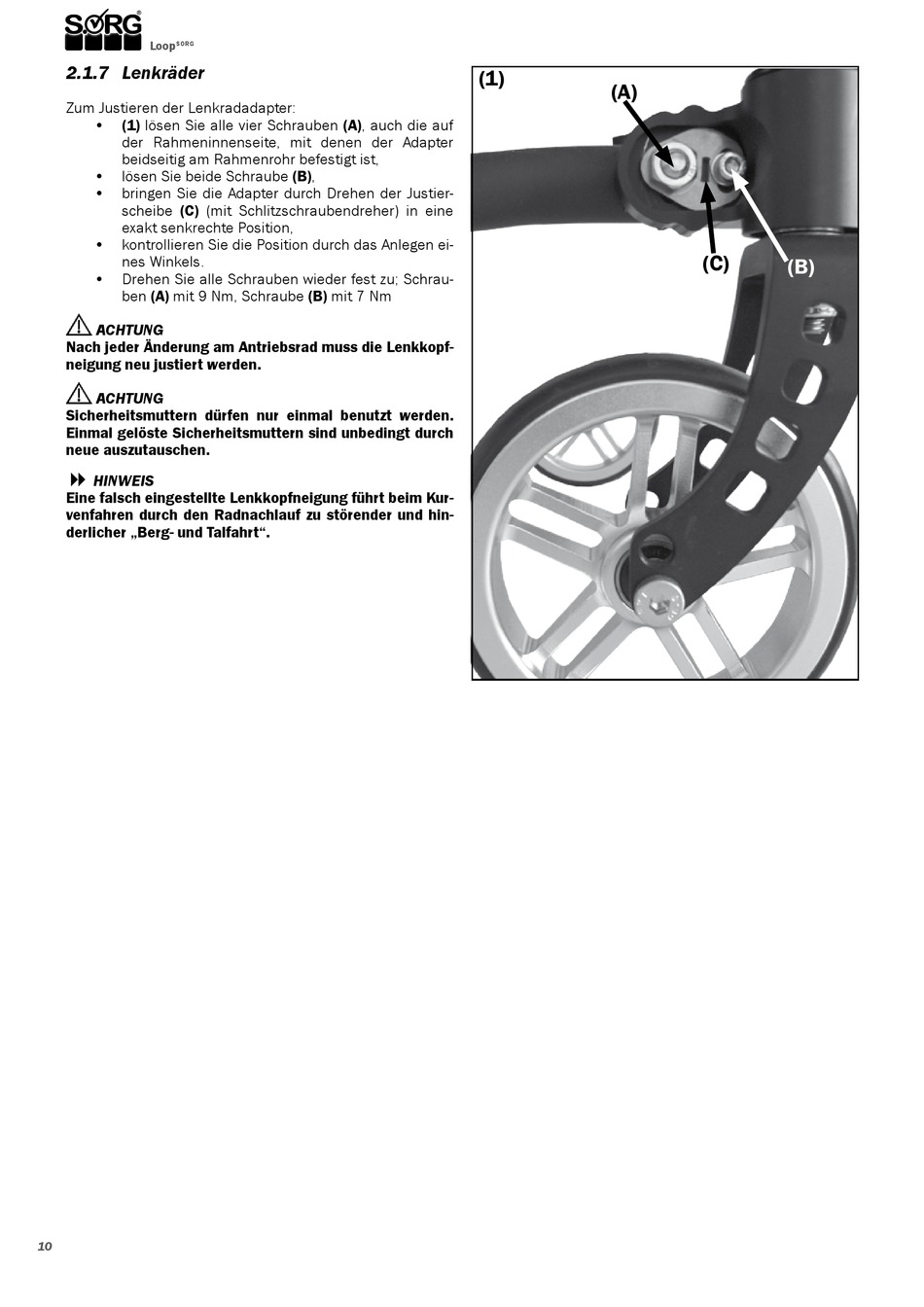

2.1.7 Lenkräder
Zum Justieren der Lenkradadapter:
•
(1) lösen Sie alle vier Schrauben (A), auch die auf
der Rahmeninnenseite, mit denen der Adapter
beidseitig am Rahmenrohr befestigt ist,
•
lösen Sie beide Schraube (B),
•
bringen Sie die Adapter durch Drehen der Justier-
scheibe (C) (mit Schlitzschraubendreher) in eine
exakt senkrechte Position,
•
kontrollieren Sie die Position durch das Anlegen ei-
nes Winkels.
•
Drehen Sie alle Schrauben wieder fest zu; Schrau-
ben (A) mit 9 Nm, Schraube (B) mit 7 Nm
ACHTUNG
Nach jeder Änderung am Antriebsrad muss die Lenkkopf-
neigung neu justiert werden.
ACHTUNG
Sicherheitsmuttern dürfen nur einmal benutzt werden.
Einmal gelöste Sicherheitsmuttern sind unbedingt durch
neue auszutauschen.
�
HINWEIS
Eine falsch eingestellte Lenkkopfneigung führt beim Kur-
venfahren durch den Radnachlauf zu störender und hin-
derlicher „Berg- und Talfahrt".
10
(1)
(A)
(C)
(B)
