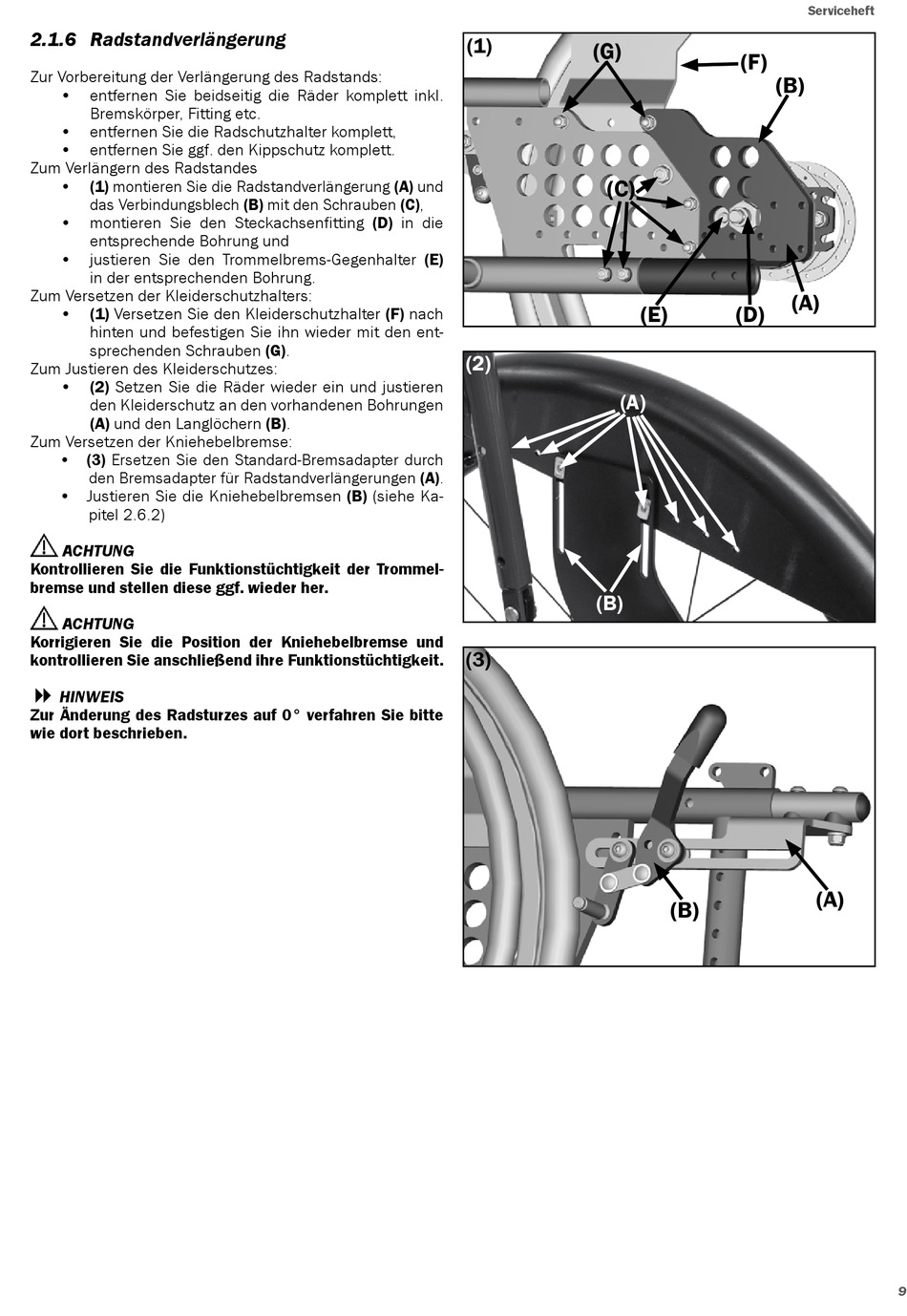

2.1.6 Radstandverlängerung
Zur Vorbereitung der Verlängerung des Radstands:
•
entfernen Sie beidseitig die Räder komplett inkl.
Bremskörper, Fitting etc.
•
entfernen Sie die Radschutzhalter komplett,
•
entfernen Sie ggf. den Kippschutz komplett.
Zum Verlängern des Radstandes
•
(1) montieren Sie die Radstandverlängerung (A) und
das Verbindungsblech (B) mit den Schrauben (C),
•
montieren Sie den Steckachsenfitting (D) in die
entsprechende Bohrung und
•
justieren Sie den Trommelbrems-Gegenhalter (E)
in der entsprechenden Bohrung.
Zum Versetzen der Kleiderschutzhalters:
•
(1) Versetzen Sie den Kleiderschutzhalter (F) nach
hinten und befestigen Sie ihn wieder mit den ent-
sprechenden Schrauben (G).
Zum Justieren des Kleiderschutzes:
•
(2) Setzen Sie die Räder wieder ein und justieren
den Kleiderschutz an den vorhandenen Bohrungen
(A) und den Langlöchern (B).
Zum Versetzen der Kniehebelbremse:
• (3) Ersetzen Sie den Standard-Bremsadapter durch
den Bremsadapter für Radstandverlängerungen (A).
• Justieren Sie die Kniehebelbremsen (B) (siehe Ka-
pitel 2.6.2)
ACHTUNG
Kontrollieren Sie die Funktionstüchtigkeit der Trommel-
bremse und stellen diese ggf. wieder her.
ACHTUNG
Korrigieren Sie die Position der Kniehebelbremse und
kontrollieren Sie anschließend ihre Funktionstüchtigkeit.
�
HINWEIS
Zur Änderung des Radsturzes auf 0° verfahren Sie bitte
wie dort beschrieben.
(1)
(G)
(C)
(2)
(A)
(B)
(3)
Serviceheft
(F)
(B)
(A)
(E)
(D)
(B)
(A)
9
