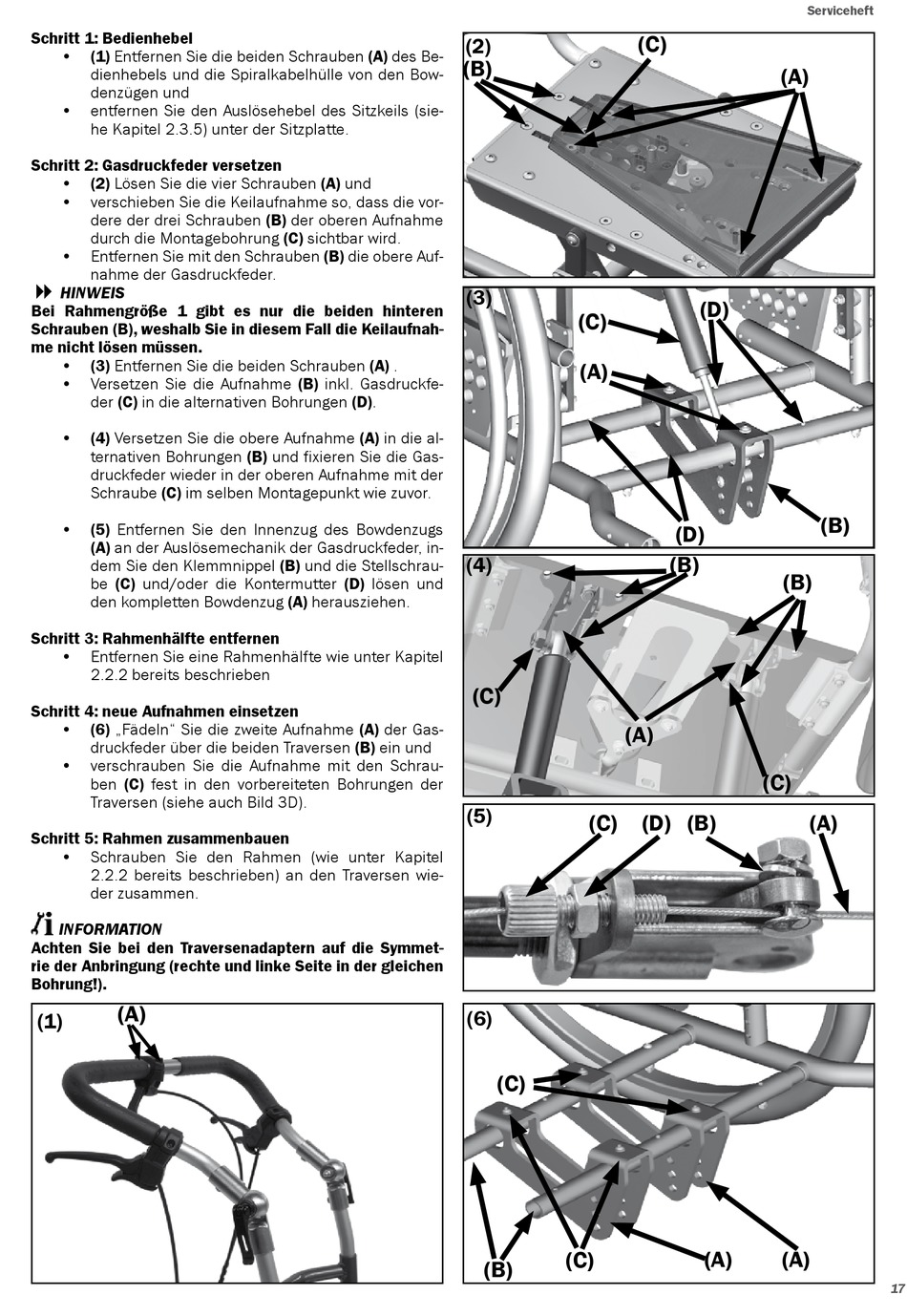

Schritt 1: Bedienhebel
•
(1) Entfernen Sie die beiden Schrauben (A) des Be-
dienhebels und die Spiralkabelhülle von den Bow-
denzügen und
•
entfernen Sie den Auslösehebel des Sitzkeils (sie-
he Kapitel 2.3.5) unter der Sitzplatte.
Schritt 2: Gasdruckfeder versetzen
•
(2) Lösen Sie die vier Schrauben (A) und
•
verschieben Sie die Keilaufnahme so, dass die vor-
dere der drei Schrauben (B) der oberen Aufnahme
durch die Montagebohrung (C) sichtbar wird.
•
Entfernen Sie mit den Schrauben (B) die obere Auf-
nahme der Gasdruckfeder.
�
HINWEIS
Bei Rahmengröße 1 gibt es nur die beiden hinteren
Schrauben (B), weshalb Sie in diesem Fall die Keilaufnah-
me nicht lösen müssen.
•
(3) Entfernen Sie die beiden Schrauben (A) .
•
Versetzen Sie die Aufnahme (B) inkl. Gasdruckfe-
der (C) in die alternativen Bohrungen (D).
•
(4) Versetzen Sie die obere Aufnahme (A) in die al-
ternativen Bohrungen (B) und fixieren Sie die Gas-
druckfeder wieder in der oberen Aufnahme mit der
Schraube (C) im selben Montagepunkt wie zuvor.
•
(5) Entfernen Sie den Innenzug des Bowdenzugs
(A) an der Auslösemechanik der Gasdruckfeder, in-
dem Sie den Klemmnippel (B) und die Stellschrau-
be (C) und/oder die Kontermutter (D) lösen und
den kompletten Bowdenzug (A) herausziehen.
Schritt 3: Rahmenhälfte entfernen
•
Entfernen Sie eine Rahmenhälfte wie unter Kapitel
2.2.2 bereits beschrieben
Schritt 4: neue Aufnahmen einsetzen
•
(6) „Fädeln" Sie die zweite Aufnahme (A) der Gas-
druckfeder über die beiden Traversen (B) ein und
•
verschrauben Sie die Aufnahme mit den Schrau-
ben (C) fest in den vorbereiteten Bohrungen der
Traversen (siehe auch Bild 3D).
Schritt 5: Rahmen zusammenbauen
•
Schrauben Sie den Rahmen (wie unter Kapitel
2.2.2 bereits beschrieben) an den Traversen wie-
der zusammen.
INFORMATION
Achten Sie bei den Traversenadaptern auf die Symmet-
rie der Anbringung (rechte und linke Seite in der gleichen
Bohrung!).
(A)
(1)
(2)
(B)
(3)
(C)
(A)
(4)
(C)
(A)
(5)
(C)
(6)
(C)
(C)
(B)
Serviceheft
(C)
(A)
(D)
(D)
(B)
(B)
(C)
(D) (B)
(A)
(A)
(B)
(A)
17
