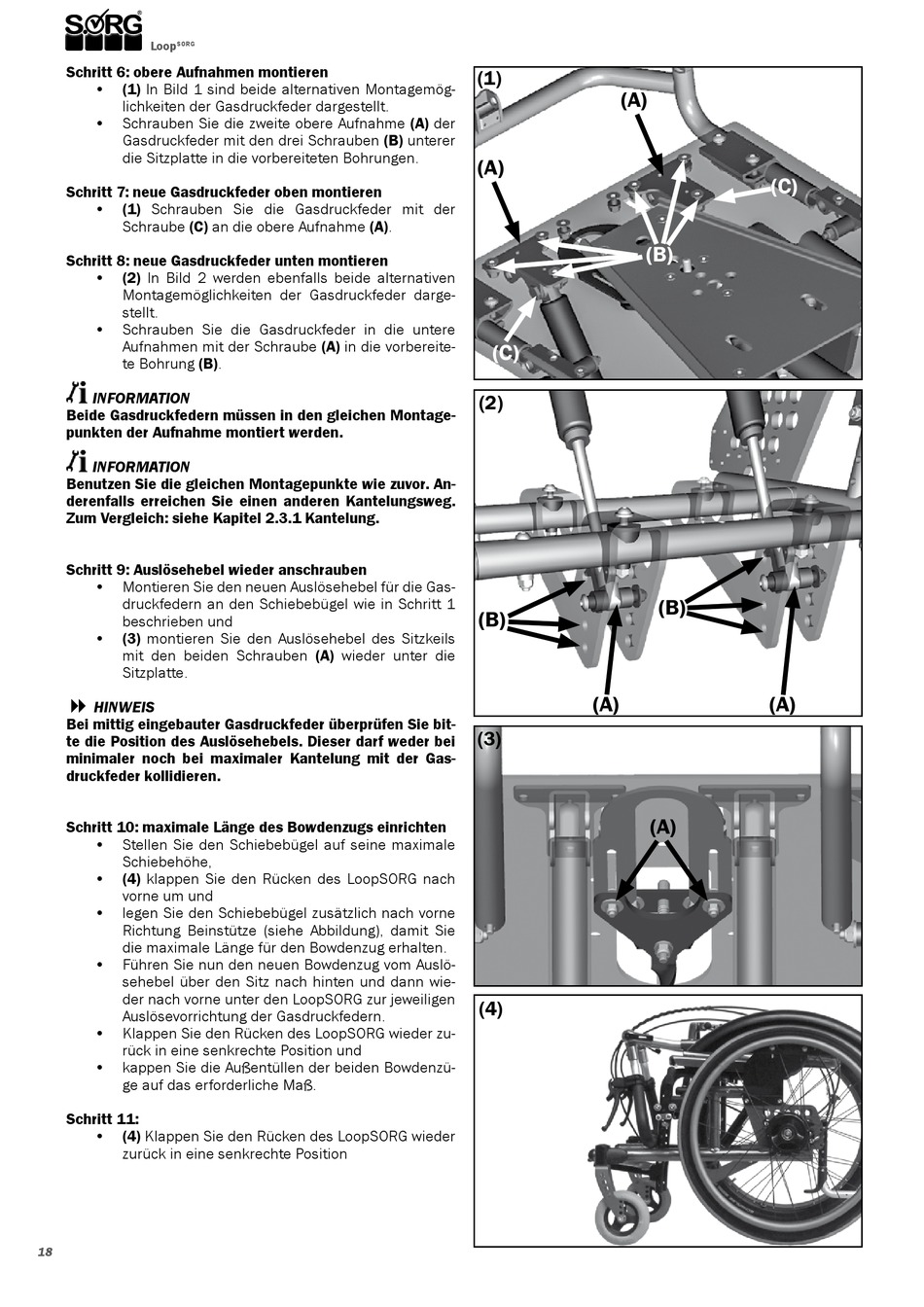

Schritt 6: obere Aufnahmen montieren
•
(1) In Bild 1 sind beide alternativen Montagemög-
lichkeiten der Gasdruckfeder dargestellt.
•
Schrauben Sie die zweite obere Aufnahme (A) der
Gasdruckfeder mit den drei Schrauben (B) unterer
die Sitzplatte in die vorbereiteten Bohrungen.
Schritt 7: neue Gasdruckfeder oben montieren
•
(1) Schrauben Sie die Gasdruckfeder mit der
Schraube (C) an die obere Aufnahme (A).
Schritt 8: neue Gasdruckfeder unten montieren
•
(2) In Bild 2 werden ebenfalls beide alternativen
Montagemöglichkeiten der Gasdruckfeder darge-
stellt.
•
Schrauben Sie die Gasdruckfeder in die untere
Aufnahmen mit der Schraube (A) in die vorbereite-
te Bohrung (B).
INFORMATION
Beide Gasdruckfedern müssen in den gleichen Montage-
punkten der Aufnahme montiert werden.
INFORMATION
Benutzen Sie die gleichen Montagepunkte wie zuvor. An-
derenfalls erreichen Sie einen anderen Kantelungsweg.
Zum Vergleich: siehe Kapitel 2.3.1 Kantelung.
Schritt 9: Auslösehebel wieder anschrauben
•
Montieren Sie den neuen Auslösehebel für die Gas-
druckfedern an den Schiebebügel wie in Schritt 1
beschrieben und
•
(3) montieren Sie den Auslösehebel des Sitzkeils
mit den beiden Schrauben (A) wieder unter die
Sitzplatte.
�
HINWEIS
Bei mittig eingebauter Gasdruckfeder überprüfen Sie bit-
te die Position des Auslösehebels. Dieser darf weder bei
minimaler noch bei maximaler Kantelung mit der Gas-
druckfeder kollidieren.
Schritt 10: maximale Länge des Bowdenzugs einrichten
•
Stellen Sie den Schiebebügel auf seine maximale
Schiebehöhe,
•
(4) klappen Sie den Rücken des LoopSORG nach
vorne um und
•
legen Sie den Schiebebügel zusätzlich nach vorne
Richtung Beinstütze (siehe Abbildung), damit Sie
die maximale Länge für den Bowdenzug erhalten.
•
Führen Sie nun den neuen Bowdenzug vom Auslö-
sehebel über den Sitz nach hinten und dann wie-
der nach vorne unter den LoopSORG zur jeweiligen
Auslösevorrichtung der Gasdruckfedern.
•
Klappen Sie den Rücken des LoopSORG wieder zu-
rück in eine senkrechte Position und
•
kappen Sie die Außentüllen der beiden Bowdenzü-
ge auf das erforderliche Maß.
Schritt 11:
•
(4) Klappen Sie den Rücken des LoopSORG wieder
zurück in eine senkrechte Position
