Anschließen
Gerät an das EtherCAT-Netzwerk anschließen
6
Anschließen
6.1
Gerät an das EtherCAT-Netzwerk anschließen
Zum Anschluss an das Ethernet-basierte Feldbussystem EtherCAT verfügt das Gerät über zwei
integrierte Ethernet-Anschlüsse mit 4-poligen M12-Steckverbindern. Das max. Anzugsdrehmo-
ment beträgt 0,6 Nm.

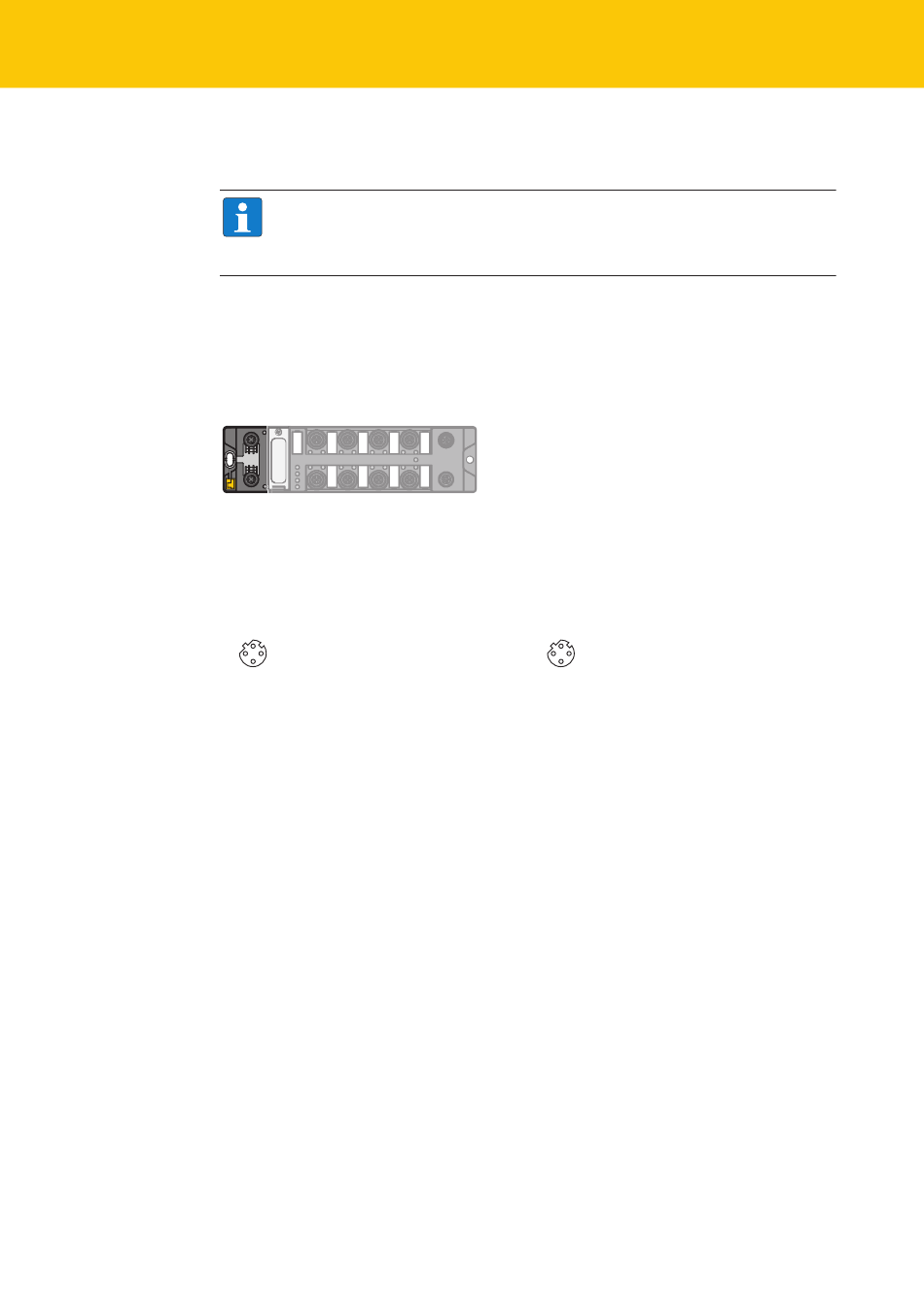

Abb. 9: M12-Steckverbinder
„
Gerät gemäß unten stehender Pinbelegung an das EtherCAT-Netzwerk anschließen.
v
2
1
4
XF1
Abb. 10: Pinbelegung EtherCAT IN
20
HINWEIS
Die Anschlussleitungen und Steckverbinder müssen eine Bemessungstemperatur
von mind. 75 °C aufweisen. Kabel vom Typ CYJV oder PVVA verwenden (UL-Anforde-
rung).
1 = TX
+
2 = RX
+
3
3 = TX
–
4 = RX
–
Flansch = FE
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
v
2
1 = RX
+
2 = TX
+
1
3
3 = RX
–
4 = TX
–
4
Flansch = FE
XF2
Abb. 11: Pinbelegung EtherCAT OUT
