Produktbeschreibung
Geräteübersicht
4

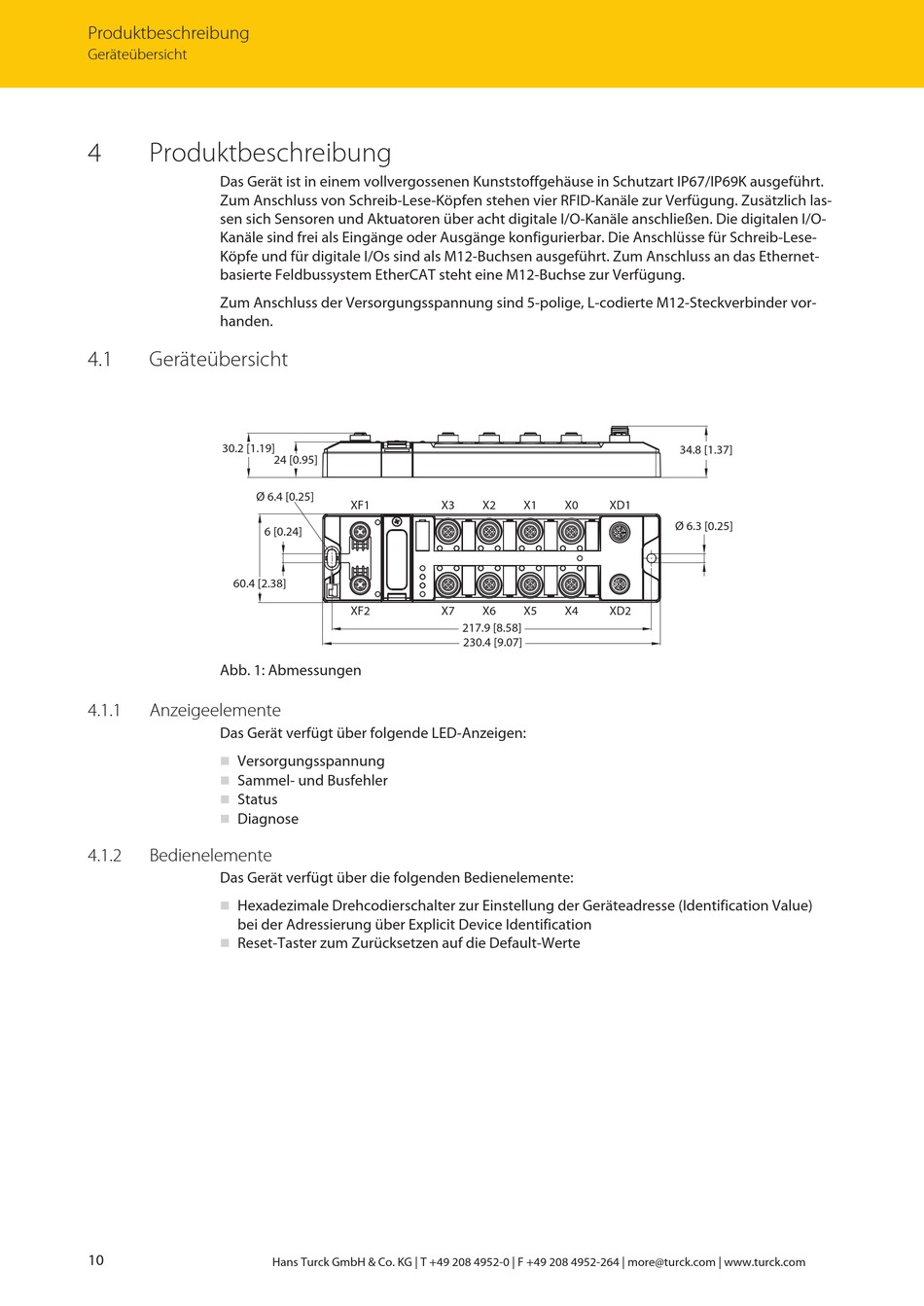

Produktbeschreibung
Das Gerät ist in einem vollvergossenen Kunststoffgehäuse in Schutzart IP67/IP69K ausgeführt.
Zum Anschluss von Schreib-Lese-Köpfen stehen vier RFID-Kanäle zur Verfügung. Zusätzlich las-
sen sich Sensoren und Aktuatoren über acht digitale I/O-Kanäle anschließen. Die digitalen I/O-
Kanäle sind frei als Eingänge oder Ausgänge konfigurierbar. Die Anschlüsse für Schreib-Lese-
Köpfe und für digitale I/Os sind als M12-Buchsen ausgeführt. Zum Anschluss an das Ethernet-
basierte Feldbussystem EtherCAT steht eine M12-Buchse zur Verfügung.
Zum Anschluss der Versorgungsspannung sind 5-polige, L-codierte M12-Steckverbinder vor-
handen.
4.1
Geräteübersicht
30.2 [1.19]
Ø 6.4 [0.25]
60.4 [2.38]
Abb. 1: Abmessungen
4.1.1
Anzeigeelemente
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
n
Sammel- und Busfehler
Status
n
Diagnose
n
4.1.2
Bedienelemente
Das Gerät verfügt über die folgenden Bedienelemente:
Hexadezimale Drehcodierschalter zur Einstellung der Geräteadresse (Identification Value)
n
bei der Adressierung über Explicit Device Identification
Reset-Taster zum Zurücksetzen auf die Default-Werte
n
10
24 [0.95]
XF1
6 [0.24]
XF2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
X3
X2
X1
X0
XD1
X7
X6
X5
X4
XD2
217.9 [8.58]
230.4 [9.07]
34.8 [1.37]
Ø 6.3 [0.25]
