4.4 Zijaansluiting

Verwijder de wartelmoer en de afsluitplaat.
Bevestig de wartelmoer en de pakkingring op de pijp.
Steek het pijpeinde in de tank en haal de wartelmoer
aan. Controleer of de hele omtrek van de pakking in
de aansluiting zit. Haal de wartelmoer aan.
4.4.1 Aansluiting van douchecabine
De bovenkant van de waterafscheider
van de douchecabine moet minimaal
Voorzichtig
150 mm boven de bodem van de tank
van de Sololift+ C-3 liggen.
Bevestig de inlaatpijp van de douchecabine op een
van de zijaansluitingen.
Wij bevelen aan een zeef in het uitlaatrooster van de
douchecabine te monteren om haar te verzamelen.
4.4.2 Aansluiting voor de wasmachine
Monteer de afvoerleiding van de wasmachine op de
deksel. Wanneerer zijaansluitingen gebruikt worden
is het raadzaam een verticale pijp te gebruiken met
een grotere binnendiameter dan de buitendiameter
van de afvoerleiding. Duw de afvoerleiding op de
verticale pijp om deze te laten ademen, zodat een
sifonwerking wordt voorkomen.

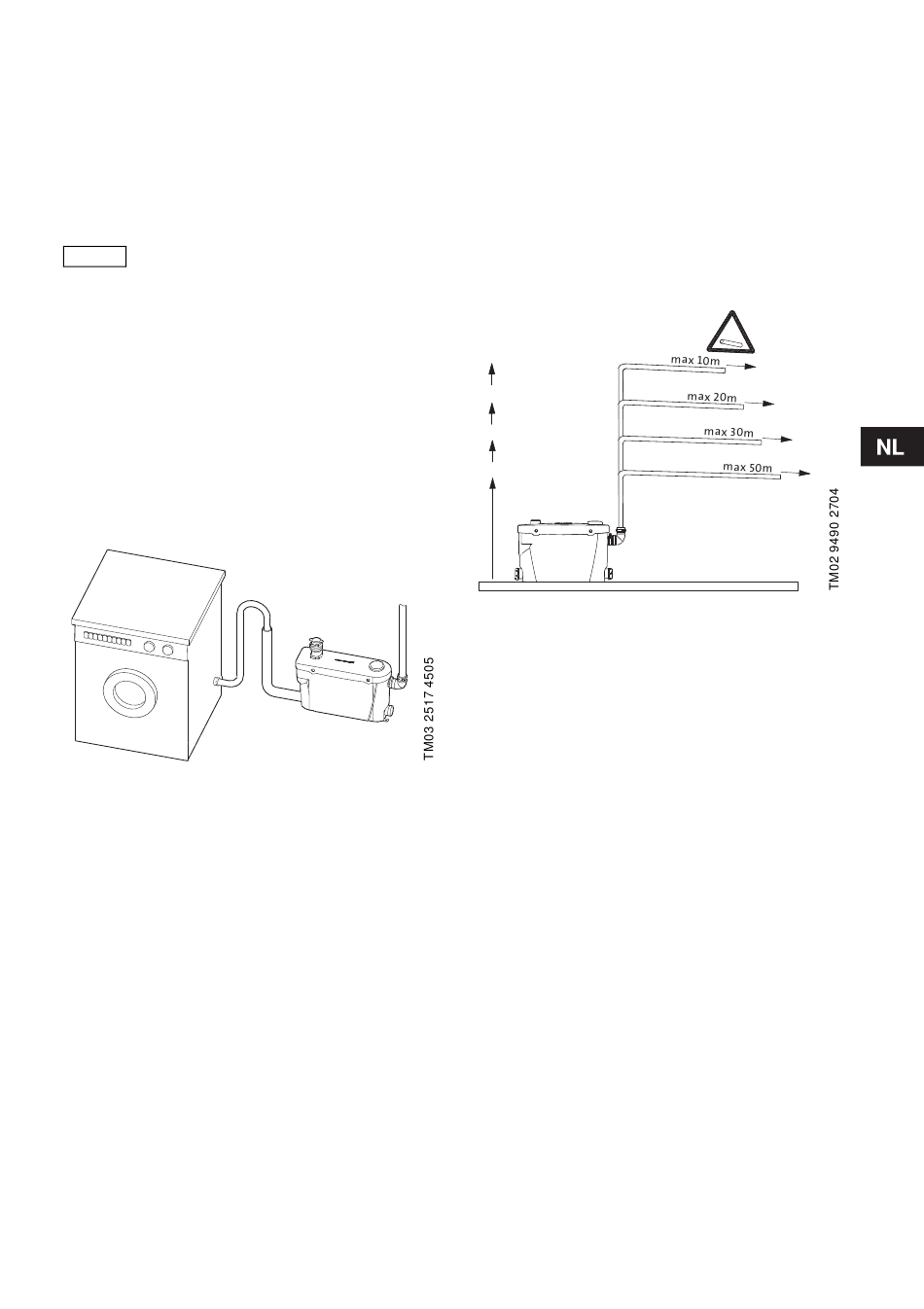

Afb. 8 Aansluiting voor de wasmachine

4.5 Aansluiting van afvoerleiding

De afvoerleiding moet zijn gemaakt van een materi-
aal dat geschikt is voor grijs afvalwater en moet een
externe diameter van 23, 25, 28 of 32 mm hebben.
De terugslagklep in de tank voorkomt terugstroming
vanuit de afvoerleiding.
Wij bevelen aan een afvoerleiding met een diameter
van minimaal ∅25 te gebruiken.
Bevestig afvoerelleboog C met behulp van clip B.
Pas de afvoerleiding indien nodig aan met verloop-
stuk D.
Wij bevelen aan een aftapplug aan de onderkant van
het verticale leidingdeel te bevestigen, die kan
worden gebruikt als de afvoerleiding moet worden
gerepareerd.

4.6 Leidingwerk

De volgende tekening toont de maximale lengte van
verticale en horizontale afvoerleidingen.
Wij bevelen aan dat het eerste deel van de afvoerlei-
ding verticaal is.
Alle horizontale leiding moeten een verval hebben:
Afvoerleiding: Minimaal 1 %.
Inlaatleiding: Minimaal 3 %.
Als de afvoerleiding langer dan 10 meter is, moet na
10 meter een leiding worden gebruikt die een maat
groter is. Bijvoorbeeld een leiding met ∅28 voor de
eerste 10 meter en daarna ∅32.
4 m
3 m
2 m
1 m
Afb. 9 Leidingwerk
De afvoerleiding moet boven het terugstroming-
sniveau liggen (d.w.z. hoofdrioolniveau). Het leiding-
werk vanaf dit punt moet worden uitgevoerd met lei-
dingafmetingen van minimaal ∅40.

5. Opstarten

1. Controleer of de installatie correct is.
2. Schakel de elektriciteitsvoorziening in.
3. Draai de kraan of douche open en controleer of
de pomp op de juiste manier start en stopt.
Als de pomp start, is de Sololift+ C-3 klaar voor
gebruik. Als de pomp niet start, zie hoofdstuk
7. Tabel voor lokaliseren van storingen.
4. Controleer of alle leidingen en aansluitingen goed
zijn aangehaald.
1%
