4. Installatie

De installatie moet in overeenstemming met plaat-
selijke wetgeving en richtlijnen worden uitgevoerd.
Alle Sololift+ modellen moeten toegan-
kelijk zijn voor onderhoud en reparatie.
Monteurs zullen niet in staat zijn om de
N.B.
unit te onderhouden of te repareren als
deze niet eenvoudig toegankelijk is.

4.1 Elektrische installatie

De elektrische installatie mag uitsluitend door hier-
voor opgeleid personeel worden uitgevoerd.
De Sololift+ C-3 moet volgens het naamplaatje op
een spanningsbron worden aangesloten.
De installatie moet een aardlekschake-
laar bevatten voor beveiliging tegen
aardlekstroom. Dit waarborgt de veilig-
heid bij gebruik van een Schuko-plug of
een ander alternatief voor een plug met
aardpen.
De Sololift+ C-3 moet op een net-
schakelaar worden aangesloten met
een minimale contactopening van 3 mm
in alle polen.
De opvoerinstallatie moet in overeen-
stemming met de wetgeving tegen
waterspatten worden beschermd.

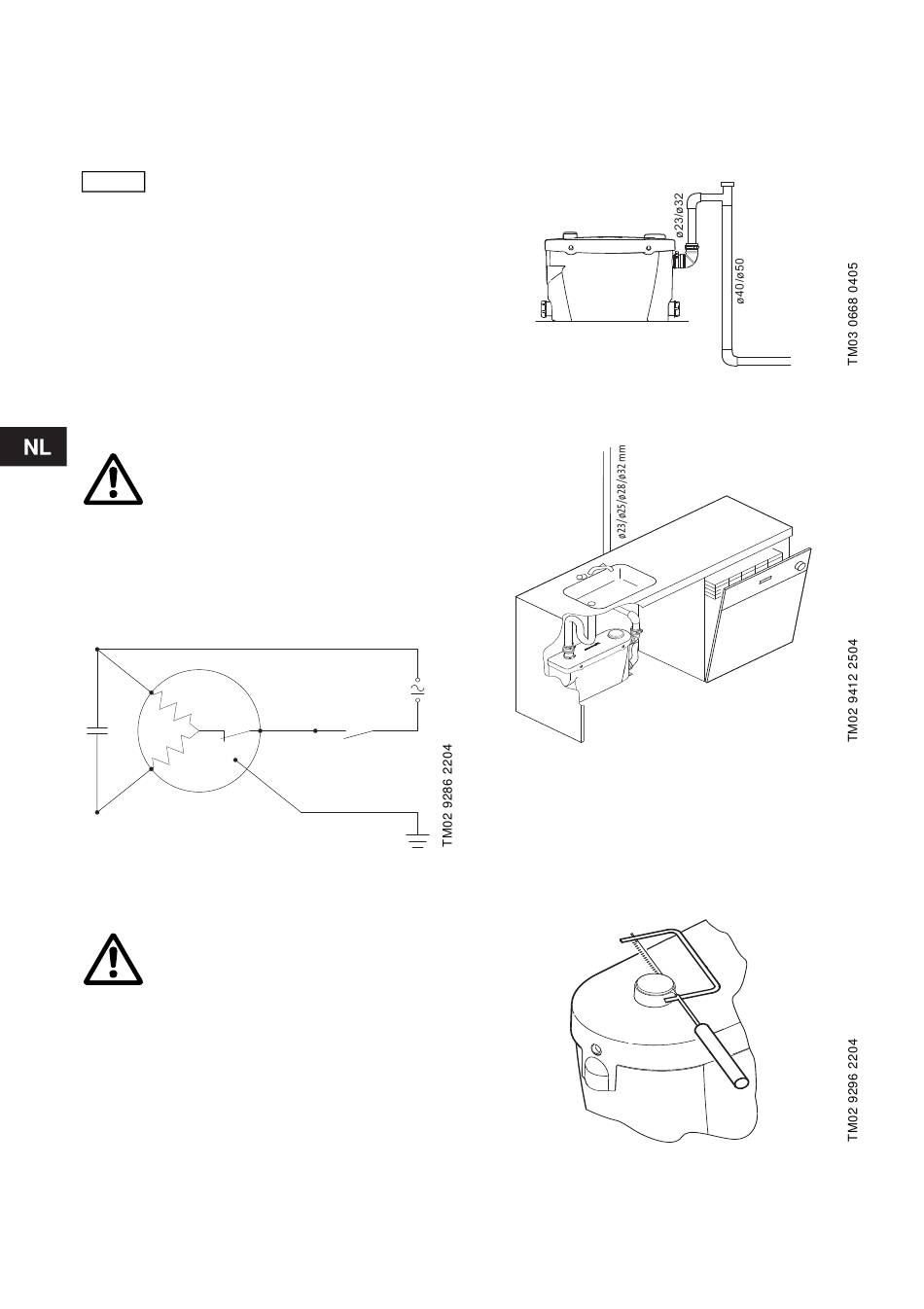

4.1.1 Bedradingsschema
Rp
C
Ra
Afb. 4 Bedradingsschema
4.1.2 Motorbescherming
Bij te hoge temperaturen schakelt de
thermische beveiliging de motor uit en
schakelt deze weer in als de motor
voldoende is afgekoeld.

4.2 Mechanische installatie

Het vloerbeslag F moet worden gemonteerd om
opheffing te voorkomen als de ruimte onder water
loopt. De Sololift+ C-3 moet zodanig worden
geïnstalleerd dat er voldoende toegang voor
onderhoud is.
4.2.1 Hevelwerking
Indien de aansluiting op het riool onder de bodem
van de opvoerinstallatie ligt, raden wij aan een
ontluchtingsklep te monteren om hevelwerking te
voorkomen.
66
Indien het laatste leidingdeel na een horizontale
afvoerleiding vertikaal is, dient dit twee maten groter
te zijn dan de horizontale leiding. Indien de horizon-
tale leiding ∅23 is, dient de vertikale leiding ∅40 te
zijn. Indien de horizontale leiding ∅32 is, dient de
vertikale leiding ∅50 te zijn. Zie afb. 5.
Afb. 5 Hevelwerking
4.2.2 Toepassingsschets
Afb. 6 Toepassingsschets

4.3 Aansluiting in bovendeksel

Snijd het afvoereinde in het deksel af met een
scherp mes of een zaag met fijne tanden. De randen
moeten in rechte hoeken ten opzichte van de open-
ing worden gesneden om voor een goede bevestig-
ing van huls A te zorgen. Verwijder ruwe randen.
Afb. 7 Aansluiting in bovendeksel
Bevestig huls A door middel van metalen clip B.
