3.1 Додаткове обладнання
Зазначені деталі для монтажу входять в комплект
поставки Sololift+ C-3. Під час опису процесу
монтажу використовуватимуться літери.
A B

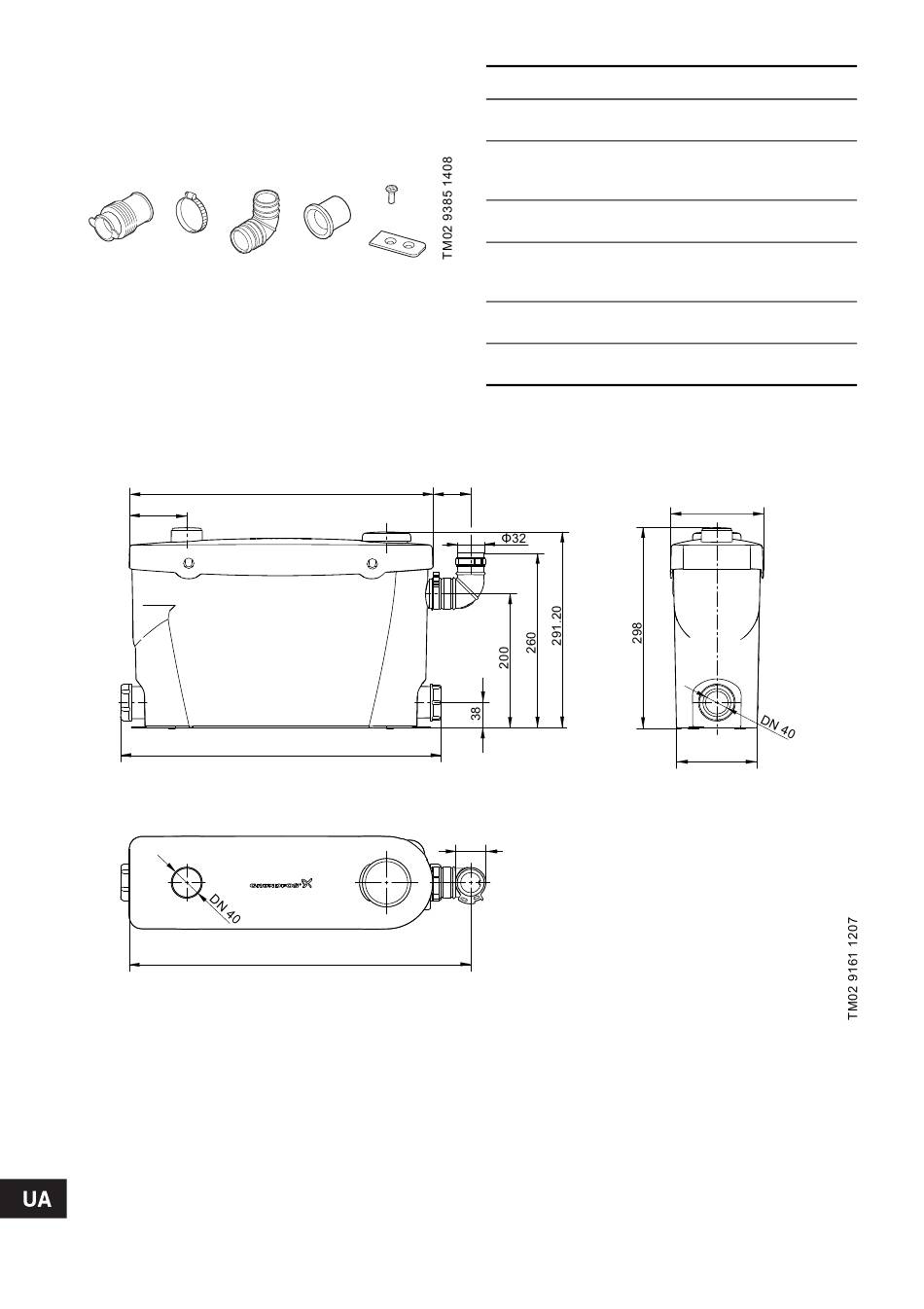

Рис. 2 Додаткове обладнання
3.2 Розміри
На схематичному малюнку представлені розміри Sololift+ C-3.
86.70
Рис. 3 Розміри
222
C D E
F
453.40
476
508.70
Кількість Опис
Гумовий шланг для підвідного
1
патрубка кришки (∅40)
Металеві скоби для муфти та
5 напріного колінчатого
патрубка; різних розмірів
Напірний колінчатий патрубок
1
(∅32)
Перехідники для напірних
3 колінчатих патрубків
(∅23, ∅25 and ∅28)
Гвинти для кріпленя на
2
підлозі
Кріплення для установки на
2
підлозі
55.3
45
Поз.
A
B
C
D
E
F
150
130.1
