4.4 Bocno spajanje

Skinite maticu holendera i pokrivnu plocicu.
Pricvrstite maticu holendera i zaptivni prsten na cev.
Umetnite kraj cevi u rezervoar pa stegnite maticu
holendera. Proverite prianjanje zaptivaca po celom
obodu. Cvrsto pritegnite maticu holendera.
4.4.1 Spajanje tuš-kabine
Gornji deo odvajaca kondenzata tuš-
kabine mora se nalaziti najmanje
Pažnja
150 mm iznad dna rezervoara Sololifta+
C-3.
Postavite ulaznu cev tuš kabine u jednu od konekcija
sa strane.
Za skupljanje kose preporucujemo montažu filtera na
izlaznoj rešetki tuš-kabine.
4.4.2 Povezivanje mašine za veš
Povezati ispusno crevo veš mašine sa gornjim
poklopcem. Ako se koriste bočne konekcije koristiti
vertikalne cevi sa unutrašnjim prečnikom većim od
prečnika ispusnog creva. Gurnuti ispusno crevo u
vertikalnu cev tako da crevo može da diše i time
sprečiti crevo da se ponaša kao sifon.

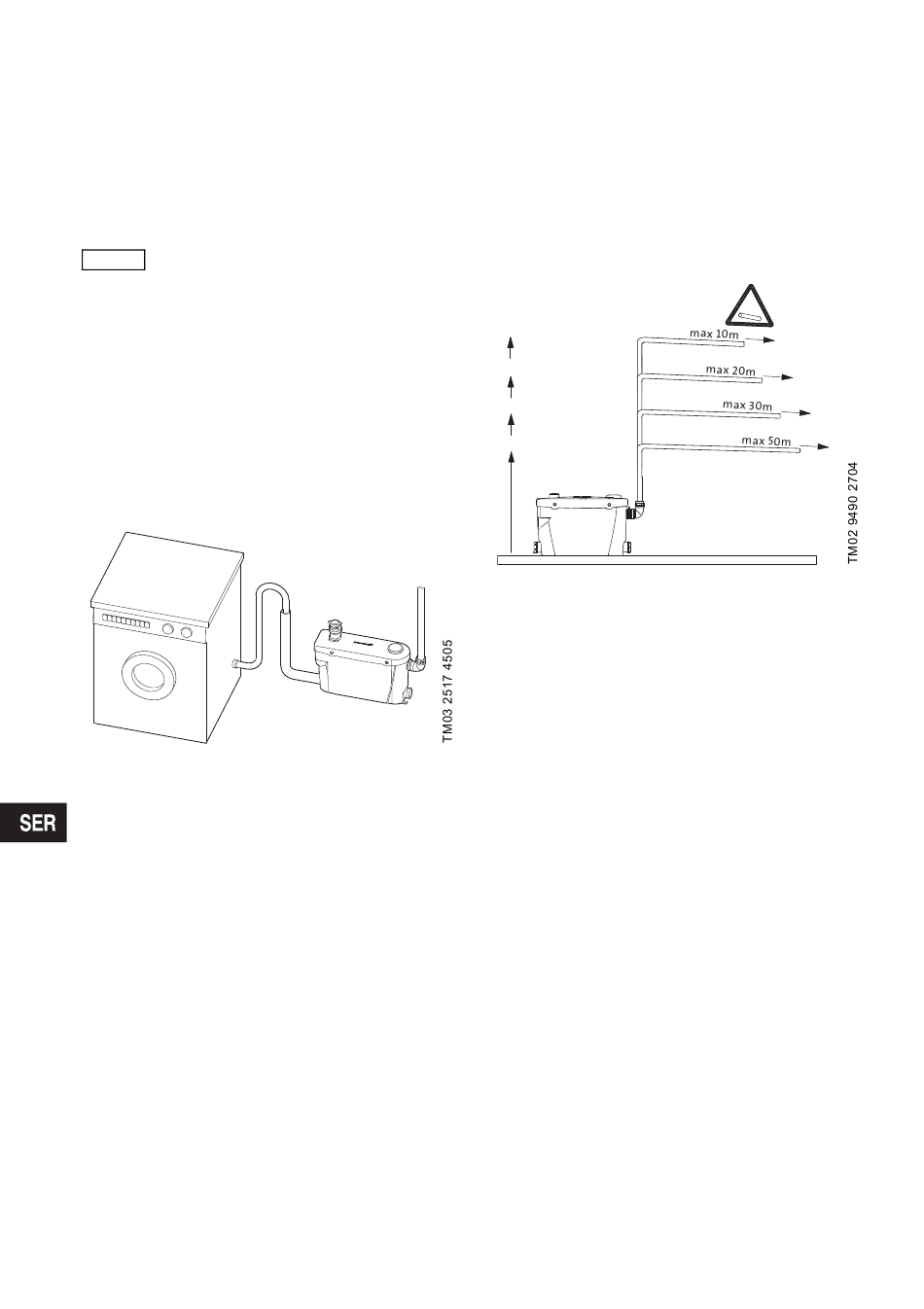

Slika 8 Povezivanje mašine za veš

4.5 Prikljucivanje ispusne slavine

Ispusna cev mora biti napravljena od materijala koji
je odgovarajući za sive otpadne vode i ima spoljašnji
prečnik od 23, 25, 28 ili 32 mm.
Nepovratni ventil u rezervoaru sprecava povratno
tecenje iz ispusne cevi.
Preporucujemo upotrebu ispusne cevi od najmanje
∅25 u skladu sa EN 12050-3.
Ispusni luk C pricvrstite pomocu stezaljke B.
Ukoliko je to potrebno, prilagodite ispusnu cev
pomocu redukcije D.
Preporucujemo montažu ispusnog cepa na dnu
vertikalnog dela cevi za eventualne popravke na
ispusnoj cevi.
146

4.6 Cevovod

Sledeci crtež prikazuje maksimalne dužine
vertikalnih i vodoravnih ispusnih cevi.
Preporucujemo, da prvi deo cevi bude vertikalan.
Sve vodoravne cevi moraju imati pad:
ispusna cev: najmanje 1 %;
ulazna cev: najmanje 3 %.
Ukoliko je ispusna cev duža od 10 metara, nakon 10
metara treba koristiti za jedan precnik vecu cev,
napr. ∅28 cev za prvih 10 metara, a iza toga ∅32.
4 m
3 m
2 m
1 m
Slika 9 Cevovod
Ispusna cev se mora nalaziti iznad nivoa povratnog
tecenja (tj. iznad glavne kanalizacijske nivoa).
Cevovod od te tacke mora imati velicinu cevi od
najmanje ∅40.
5. Puštanje u pogon
1. Proverite ispravnost montaže.
2. Ukljucite snabdevanje elektricnom energijom.
3. Uključite slavinu ili tuš i proverite da li pumpa
ispravno startuje i zaustavlja se.
Ukoliko pumpa startuje, Sololift+ W-3 je spreman
za rad.
Ukoliko pumpa ne startuje, pogledajte odlomak
7. Lista za traženje kvarova.
4. Proverite jesu li sve cevi i spojevi cvrsto
pritegnuti.
