4.3 Підвідний патрубок у кришці
Відріжте торець труби у кришці за допомогою
гострого ножа або пилки. Відріжте гострі грані
патрубка під прямим кутом до отвору для того,
щоб забезпечити надійну фіксацію муфти А.
Видаліть гострі кути та грані.

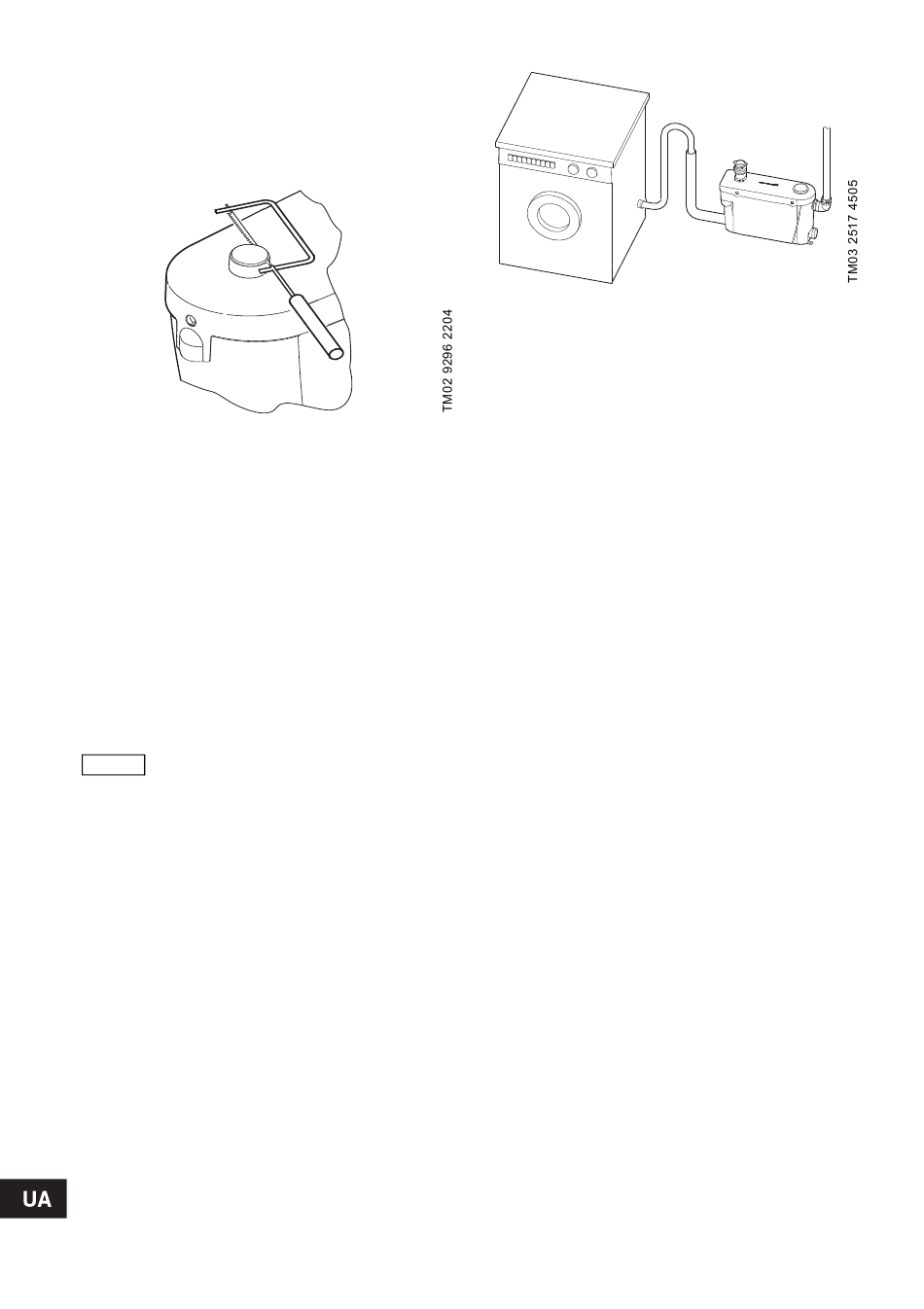

Рис. 7 Підвідний патрубок у кришці
Зафіксуйте муфту А за допомогою металевих
скоб В.
4.4 Бічне під'єднання підвідного
патрубка
Зніміть накидну гайку та запираючу пластину.
Встановіть накидну гайку та ущільнююче кільце
на патрубок. Вставте кінець труби в резервуар та
затягніть накидну гайку. Переконайтесь у тому,
що вся окружність прокладки знаходиться у
патрубку. Затягніть накидну гайку для надійної
фіксації.
4.4.1 Під'єднання душової кабіни
Верхня точка водяного затвора
душової кабіни повинна бути вище
Увага
від дна резервуара Sololift+ C-3
мінімум на 150 мм.
Вставте впускний патрубок душової кабіни в один
з бічних підвідних патрубків.
Ми рекомендуємо встановити сітчастий фільтр
для захисту від потрапляння волосся у решітку
зливного колодязя душової кабіни.
4.4.2 Під'єднання пральної машини
Під'єднайте нагнітальний шланг пральної машини
до кришки. У разі застосування бічного
під'єднання підвідного патрубка, необхідно
використовувати вертикальну трубку з внутрішнім
діаметром більшим за зовнішній діаметр
нагнітального шлангу. Проштовхніть нагнітальний
шланг у вертикальну трубу для того, щоб у нього
надходило повітря. Цим ви зможете уникнути
ефекту "підсмоктування".
224
Рис. 8 Під'єднання пральної машини
4.5 Під'єднання нагнітального патрубка
Матеріал напірного патрубка повинен бути
придатний дле перекачування побутових стічних
вод. Зовнішній діаметр патрубка - 23, 25, 28 або
32 мм.
Зворотний клапан резервуара запобігає
зворотному потоку з нагнітального патрубка.
Ми рекомендуємо використовувати напірний
патрубок діаметром мінімум ∅25.
Вставте колінчатий напірний патрубок С за
допомогою скоби В.
Якщо необхідно, відрегулюйте положення
напірного патрубка за допомогою гнучкого
перехідника D.
Ми рекомендуємо встановити зливну заглушку
в нижній частині вертикальної труби на випадок
виконання ремонтних робіт напірного патрубка.
