3.1 Medleveret tilbehør
Følgende dele leveres med Sololift+ C-3 til brug ved
monteringen. Bogstaverne vil blive brugt i beskrivel-
sen af installationen.
A B
Fig. 2 Medleveret tilbehør

3.2 Dimensioner

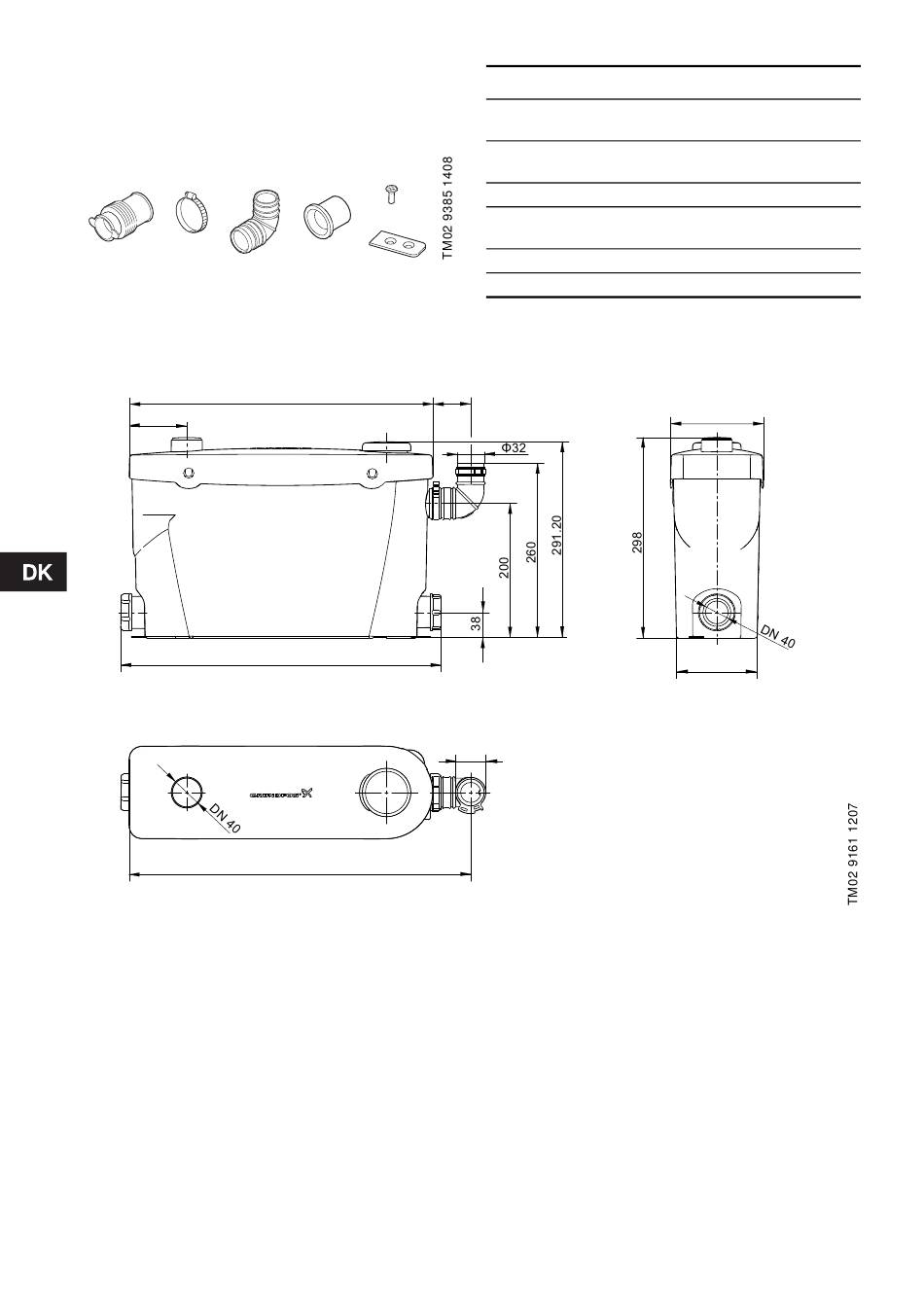

Følgende målskitser angiver dimensionerne på Sololift+ C-3.
86.70
Fig. 3 Dimensioner
90
C D E
F
453.40
476
508.70
Antal Beskrivelse
Gummimuffe for tilslutning i top-
1
dæksel (∅40)
Metalspændebånd til muffe og
5
afgangsbøjning; diverse størrelser
1 Afgangsbøjning (∅32)
Reduktionsstykker for afgangsbøj-
3
ning (∅23, ∅25 og ∅28)
2 Skruer til gulvbeslag
2 Gulvbeslag
55.3
45
Pos.
A
B
C
D
E
F
150
130.1
