4.3. Savienojums augšējā vākā
Ar asa naža vai zāģīša palīdzību jānogriež vākā
esošā gala virspuse. Malām jābūt nogrieztām taisnā
leņķī pret caurumu, lai nodrošinātu uzmavas A labu
fiksāciju. Jānoslīpē malas nelīdzenumi.

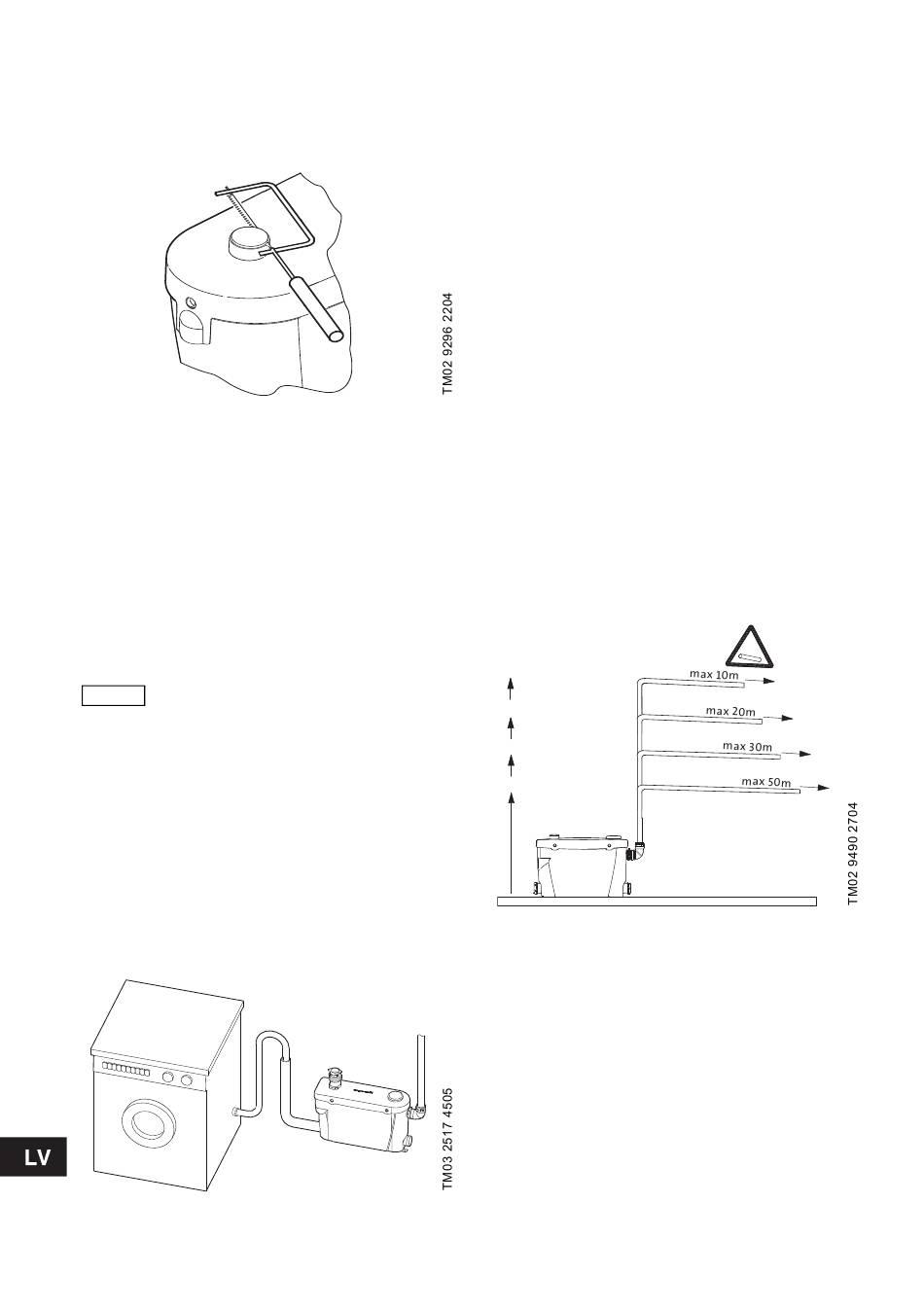

7. zīm. Savienojums augšējā vākā
Uzmava A jānostiprina ar metāla apskavu B.
4.4. Sānu savienojums
Jānoņem savienotājuzgrieznis un štancētā plāksne.
Uz caurules jāuzliek savienotājuzgrieznis un
blīvgredzens. Caurules gals jāieliek tvertnē, un
jāpievelk savienotājuzgrieznis. Jāpārbauda, vai
blīvgredzens savienojumā ir vienlaidus pa visu
aploci. Jāpievelk savienotājuzgrieznis, lai
nodrošinātu hermētiskumu.
4.4.1. Darbistabas dušas savienojums
Dušas ūdens trapa augšpusei jābūt
vismaz 150 mm augstāk par SOLOLIFT+
Uzmanību
C-3 tvertnes apakšu.
Darbistabas dušas ieplūdes caurule jāieliek vienā no
sānu savienojumiem.
Ieteicams izvada režģī uzstādīt sietfiltru matu
savākšanai.
4.4.2. Veļas mašīnas pievienošana
Veļas mašīnas izplūdes šļūtene jāsavieno ar augšējo
vāku. Ja izmanto sānu savienojumus, jālieto tāda
vertikālā caurule, kuras iekšējais diametrs ir lielāks
par izplūdes šļūtenes ārējo diametru. Izplūdes
šļūtene jāiebīda vertikālajā caurulē, lai izplūdes
šļūtene varētu izlaist gaisu, tādējādi nepieļaujot, ka
tā funkcionētu kā sifons.
8. zīm. Veļas mašīnas pievienošana
216
4.5. Izplūdes caurules pievienošana
Izplūdes caurulei jābūt izgatavotai no neattīrītiem
notekūdeņiem piemērota materiāla, un tās ārējam
diametram jābūt 23, 25, 28 vai 32 mm.
Tvertnē uzstādīts vienvirziena vārsts novērš
pretplūsmu no izplūdes caurules.
Ieteicams izmantot minimālā ∅25 diametra cauruli
saskaņā ar EN 12050-3.
Izmantojot fiksatoru B, jāuzstāda izplūdes līkums C.
Vajadzības gadījumā jāpielāgo izplūdes caurule,
lietojot izplūdes līkuma pārejas detaļu D.
Ieteicams vertikālā caurules posma apakšā uzstādīt
izlaišanas noslēgu, kas lietojams izplūdes caurules
labošanas gadījumā.
4.6. Cauruļvads
Zemāk ievietotajā zīmējumā ir redzams vertikālo un
horizontālo izplūdes cauruļu maksimālais garums.
Ieteicams nodrošināt, lai izplūdes caurules pirmais
posms būtu vertikāls.
Visām horizontālajām caurulēm jābūt ar
pazeminājumu.
Izplūdes caurule: vismaz 1 %.
Ieplūdes caurules: vismaz 3 %.
Ja izplūdes caurule ir vairāk nekā 10 metrus gara,
pēc 10 metriem jāuzstāda par vienu izmēru lielāka
caurule, piemēram, ∅28 caurule pirmajiem 10
metriem, un pēc tam tālāk – ∅32 caurule.
4 m
3 m
2 m
1 m
9. zīm. Cauruļvads
Izplūdes caurulei jāatrodas augstāk par pretplūsmas
līmeni (t.i., maģistrālā kanalizācijas kolektora līmeni).
No šī punkta cauruļvada veidošanai jāizmanto
caurules, kuru nominālais diametrs ir vismaz ∅40.
5. Palaišana
1. Jāpārbauda, vai uzstādīšana ir veikta pareizi.
2. Jāieslēdz elektroapgāde.
3. Jāatgriež krāns vai dušas krāns, un jāpārbauda,
vai sūknis pareizi ieslēdzas un izslēdzas.
Ja sūknis sāk strādāt, SOLOLIFT+ C-3 mezgls ir
gatavs ekspluatācijai. Ja sūknis nesāk strādāt,
sk. 7. Bojājumu meklēšanas tabula.
4. Jāpārbauda, vai visas caurules un savienojumi ir
hermētiski.
1%
