3.1 Accessoires inclus

Les pièces suivantes sont fournies pour l'installation
du Sololift+ C-3. Les lettres indiquées seront utili-
sées lors de la description de l'installation.
A B
Fig. 2 Accessoires inclus

3.2 Dimensions

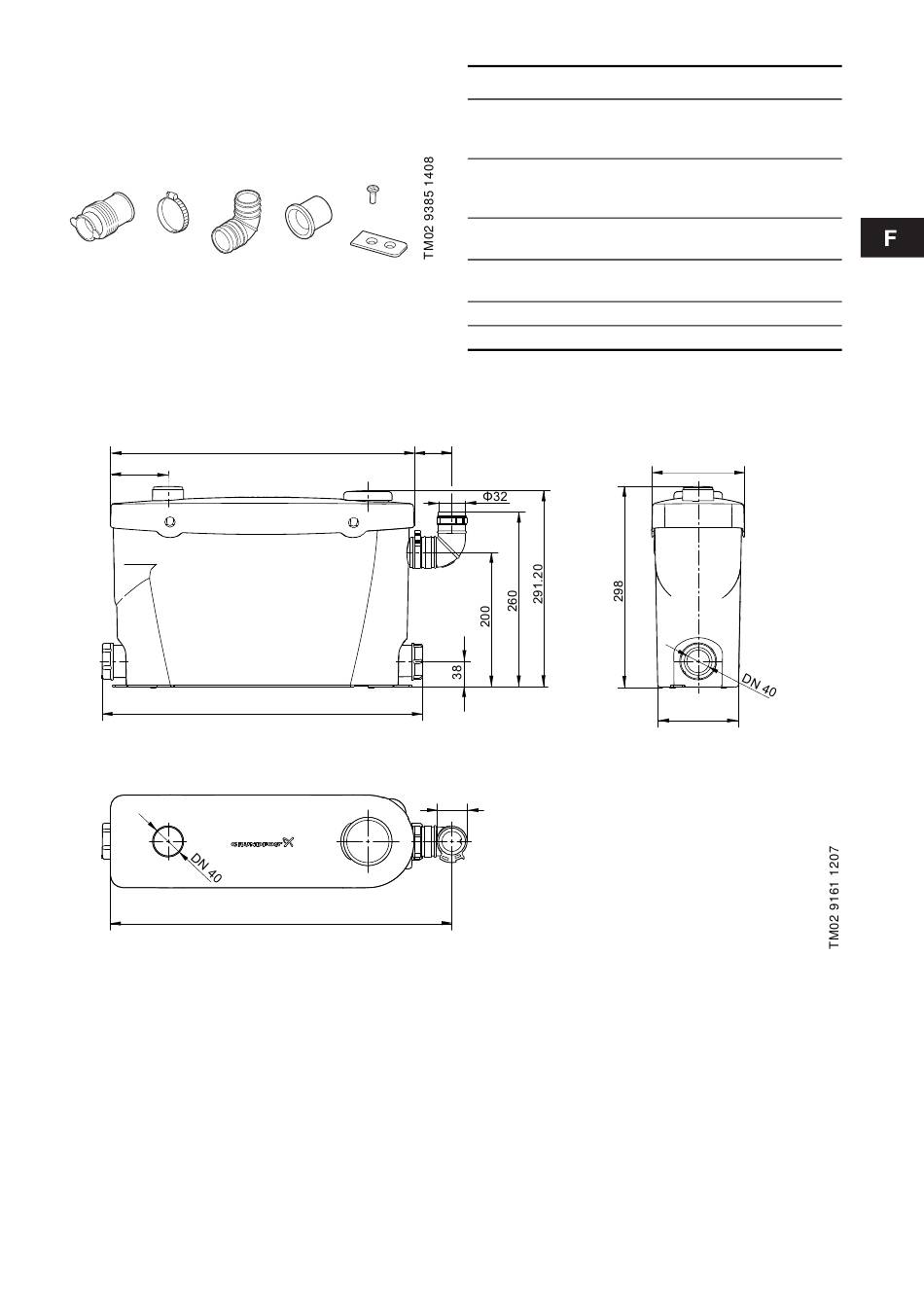

Se reporter aux dessins ci-dessous.
86.70
Fig. 3 Dimensions
C D E
F
453.40
476
508.70
Qté Description
Raccords en caoutchouc pour le
1 raccordement dans couvercle
(diamètre ∅40)
Clips en métal pour manchon et
5 coude de refoulement ; dimen-
sions différentes
Coude de refoulement
1
(diam. ∅32)
Bouchons pour raccordement de
3
côté (diam. ∅23, ∅25 et ∅28)
2 Vis pour fixation au sol
2 Fixation au sol
55.3
45
Pos.
A
B
C
D
E
F
150
130.1
25
