8.1.4 Steuerelemente für die Bildhandhabung
8020773/15F4/2019-09 | SICK
Irrtümer und Änderungen vorbehalten
Data collection
Hier wird das 3D-Bild angezeigt, das aus der Verwendung des Lasertriangulationsmo‐
dus (Linescan3D) resultiert.

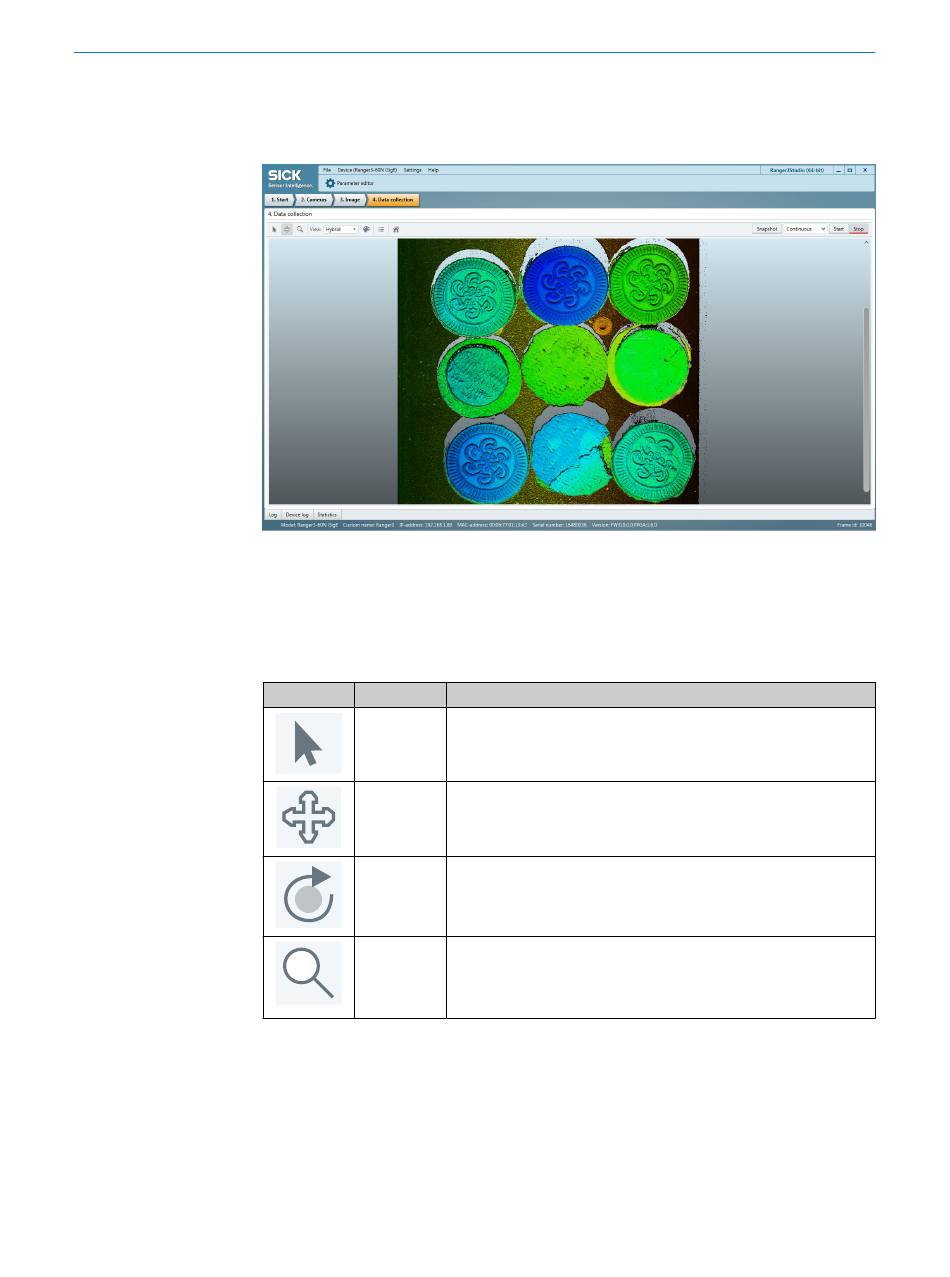

Abbildung 27: Workflow-Schritt Data collection
Mit den Steuerelemente für die Bildhandhabung können Sie Regionen und die Perspek‐
tive zur Anzeige von Bildern bearbeiten. Alternativ zu den Schaltflächen können Sie
auch eine Maus mit einem Scrollrad verwenden, wie unten beschrieben.
Schaltfläche Name
Select
Move
Rotate
Zoom
3D-Navigationssteuerung
Mit der 3D-Navigationssteuerung in der linken unteren Ecke des Bildviewers können Sie
zwischen verschiedenen Blickwinkeln wechseln:
• Klicken Sie auf eine Pfeilspitze (X, Y oder Z), um eine 2D-Projektion des Objekts
anzuzeigen.
• Klicken Sie zweimal auf dieselbe Pfeilspitze, um die 2D-Projektion umzudrehen
(z. B. zwischen der oberen und unteren Ansicht der Z-Achse zu wechseln).
•
Klicken Sie auf „Start", um die ursprüngliche Anzeigeposition wiederherzustellen.
Beschreibung
Klicken und ziehen Sie, um Größe und Position des Bilds zu
ändern.
Tastenkombination: Ctrl+Q.
Klicken und ziehen Sie, um das Bild zu verschieben.
Tastenkombination: Ctrl+W.
Drücken Sie Shift und halten Sie das Scrollrad der Maus gedrückt.
Klicken und ziehen Sie, um das Bild zu drehen.
Tastenkombination: Ctrl+E.
Halten Sie das Scrollrad der Maus gedrückt.
Klicken und ziehen Sie nach oben, um heranzuzoomen, und nach
unten, um herauszuzoomen.
Tastenkombination: Ctrl+R.
Drehen Sie das Scrollrad der Maus.
