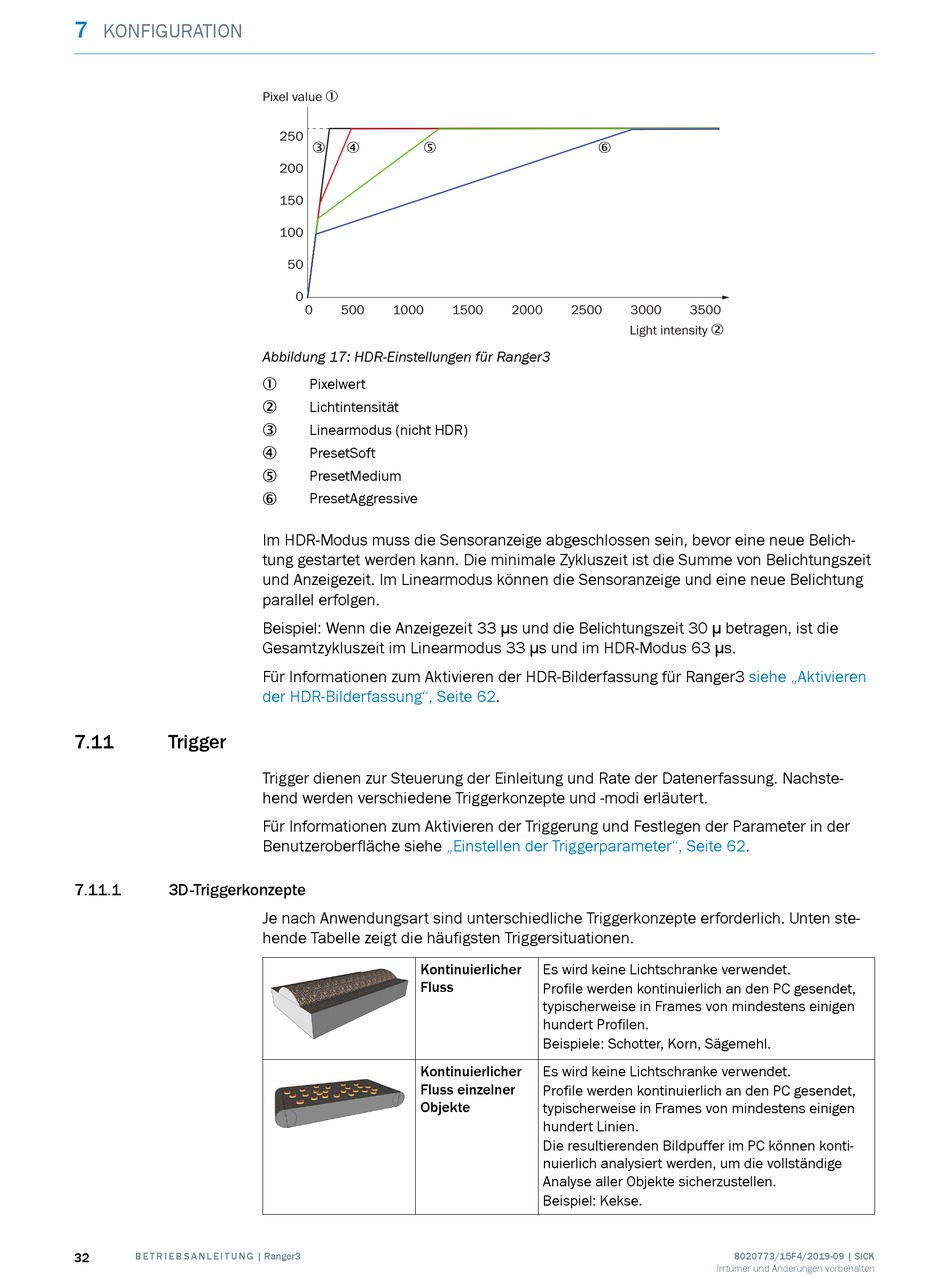

Trigger; 3D-Triggerkonzepte - Sick Ranger3 Betriebsanleitung

7
KONFIGURATION
7.11

Trigger

7.11.1

3D-Triggerkonzepte

32 B E T R I E B S A N L E I T U N G | Ranger3
Pixel value 1
250
3 4 5
200
150
100
50
0
0 500 1000

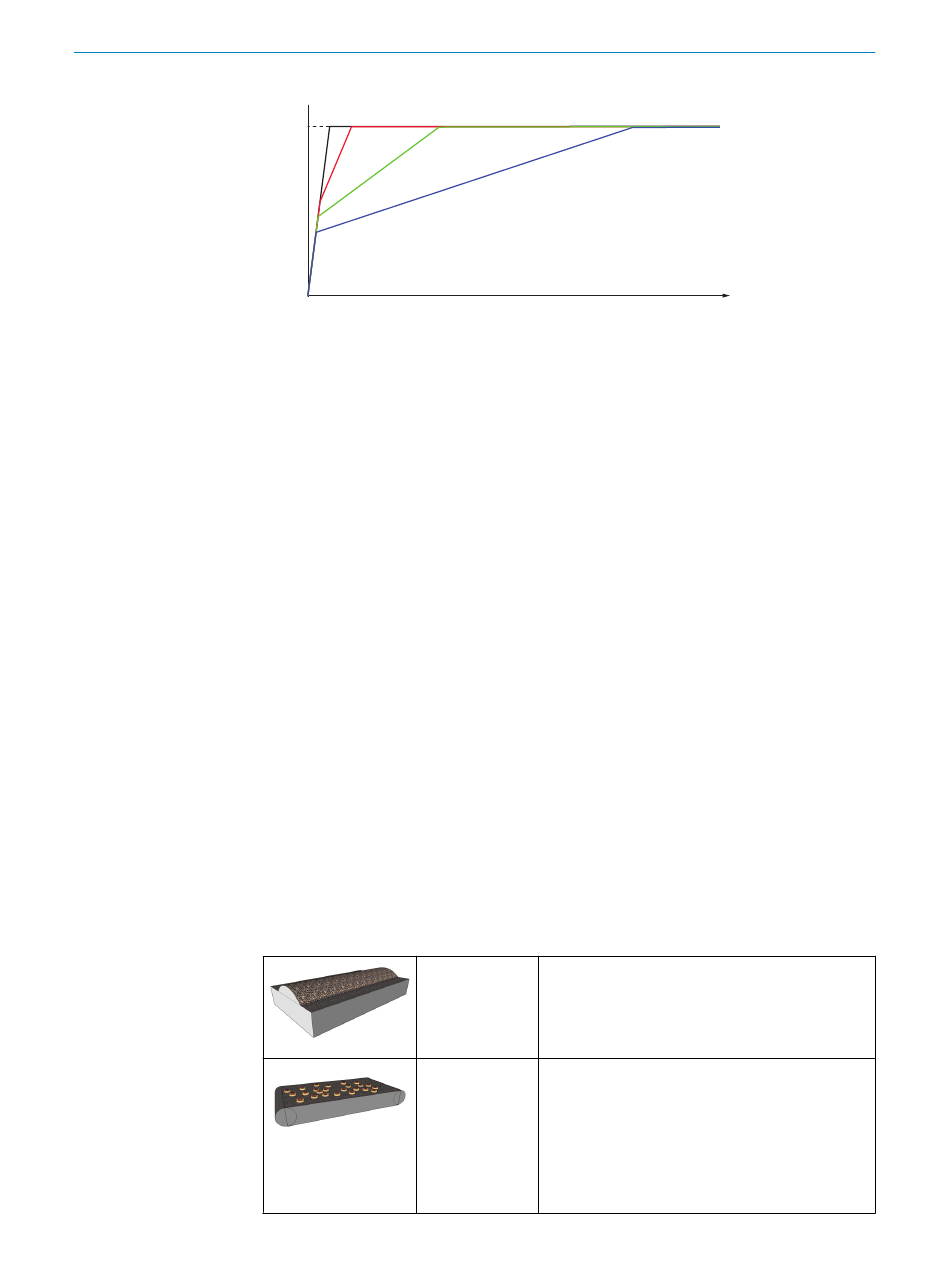

Abbildung 17: HDR-Einstellungen für Ranger3
Pixelwert
1
Lichtintensität
2
Linearmodus (nicht HDR)
3
PresetSoft
4
PresetMedium
5
PresetAggressive
6
Im HDR-Modus muss die Sensoranzeige abgeschlossen sein, bevor eine neue Belich‐
tung gestartet werden kann. Die minimale Zykluszeit ist die Summe von Belichtungszeit
und Anzeigezeit. Im Linearmodus können die Sensoranzeige und eine neue Belichtung
parallel erfolgen.
Beispiel: Wenn die Anzeigezeit 33 μs und die Belichtungszeit 30 μ betragen, ist die
Gesamtzykluszeit im Linearmodus 33 μs und im HDR-Modus 63 μs.
Für Informationen zum Aktivieren der HDR-Bilderfassung für Ranger3
der HDR-Bilderfassung", Seite
Trigger dienen zur Steuerung der Einleitung und Rate der Datenerfassung. Nachste‐
hend werden verschiedene Triggerkonzepte und -modi erläutert.
Für Informationen zum Aktivieren der Triggerung und Festlegen der Parameter in der
Benutzeroberfläche siehe
Je nach Anwendungsart sind unterschiedliche Triggerkonzepte erforderlich. Unten ste‐
hende Tabelle zeigt die häufigsten Triggersituationen.
Kontinuierlicher
Fluss
Kontinuierlicher
Fluss einzelner
Objekte
6
1500 2000 2500
62.
„Einstellen der Triggerparameter", Seite
Es wird keine Lichtschranke verwendet.
Profile werden kontinuierlich an den PC gesendet,
typischerweise in Frames von mindestens einigen
hundert Profilen.
Beispiele: Schotter, Korn, Sägemehl.
Es wird keine Lichtschranke verwendet.
Profile werden kontinuierlich an den PC gesendet,
typischerweise in Frames von mindestens einigen
hundert Linien.
Die resultierenden Bildpuffer im PC können konti‐
nuierlich analysiert werden, um die vollständige
Analyse aller Objekte sicherzustellen.
Beispiel: Kekse.
3000 3500
Light intensity 2
siehe „Aktivieren
62.
