ELEKTRISCHE INSTALLATION
22 B E T R I E B S A N L E I T U N G | Ranger3

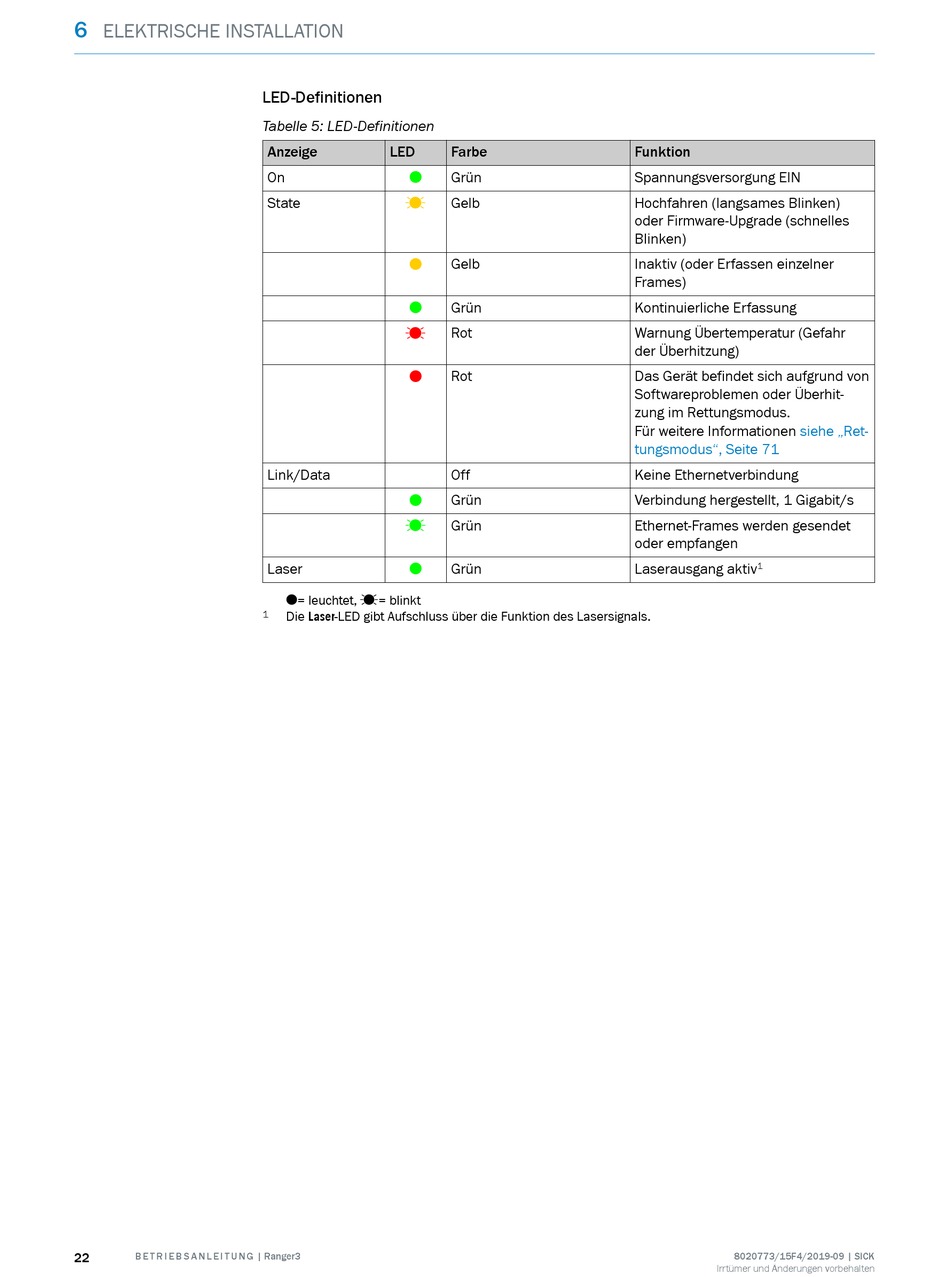

LED-Definitionen
Tabelle 5: LED-Definitionen
Anzeige LED
On
O
State
Ö
O
O
Ö
O
Link/Data
O
Ö
Laser
O
O= leuchtet, Ö= blinkt
1 Die Laser-LED gibt Aufschluss über die Funktion des Lasersignals.
Farbe
Grün
Gelb
Gelb
Grün
Rot
Rot
Off
Grün
Grün
Grün
Funktion
Spannungsversorgung EIN
Hochfahren (langsames Blinken)
oder Firmware-Upgrade (schnelles
Blinken)
Inaktiv (oder Erfassen einzelner
Frames)
Kontinuierliche Erfassung
Warnung Übertemperatur (Gefahr
der Überhitzung)
Das Gerät befindet sich aufgrund von
Softwareproblemen oder Überhit‐
zung im Rettungsmodus.
Für weitere Informationen siehe „Ret‐
tungsmodus", Seite 71
Keine Ethernetverbindung
Verbindung hergestellt, 1 Gigabit/s
Ethernet-Frames werden gesendet
oder empfangen
Laserausgang aktiv
1
