SICK Ranger3 Betriebsanleitung Seite 52

8
BEDIENUNG
52 B E T R I E B S A N L E I T U N G | Ranger3
Außerdem können die Kamera-IP-Einstellungen neu konfiguriert werden. Dies ist bei‐
spielsweise nützlich, wenn Sie eine Kamera verbinden möchten, die sich nicht im sel‐
ben Subnetz befindet wie die NIC
Seite 85). In diesem Fall müssen Sie die Kamera im selben Subnetz konfigurieren,
bevor Sie eine Verbindung zu ihr herstellen können.

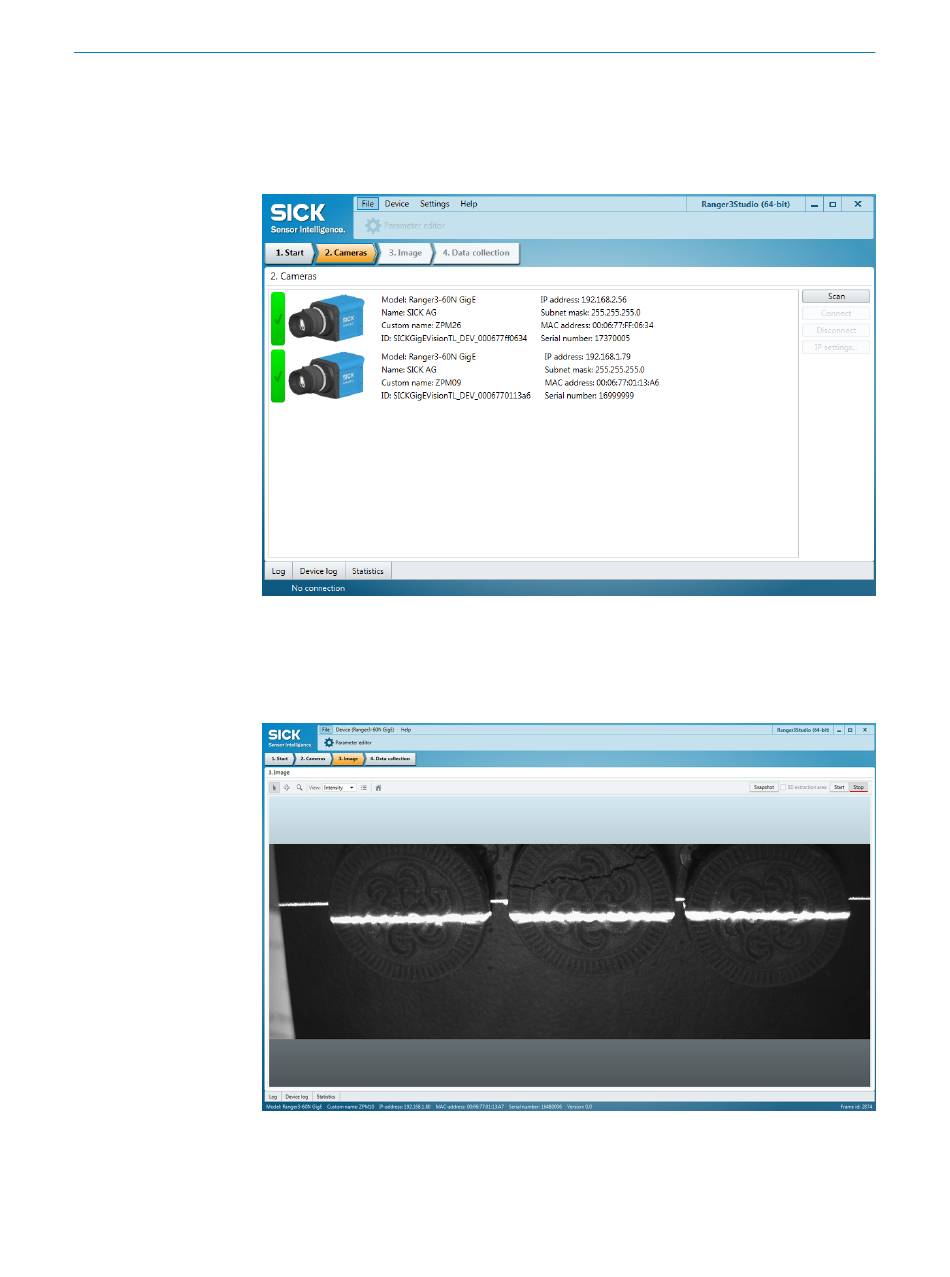

Abbildung 25: Workflow-Schritt Cameras
Hier können Sie die 2D Bilddaten anzeigen. Dies sind die Daten, die die Kamera sieht,
wenn sie als gewöhnliche Kamera verwendet wird.
Abbildung 26: Workflow-Schritt Image
(siehe „Empfohlene Netzwerkkarten-Einstellungen",
8020773/15F4/2019-09 | SICK
Irrtümer und Änderungen vorbehalten
