8

Bedienung

8.1 Beschreibung der grafischen Benutzeroberfläche
8.1.1 Menüs
8020773/15F4/2019-09 | SICK
Irrtümer und Änderungen vorbehalten

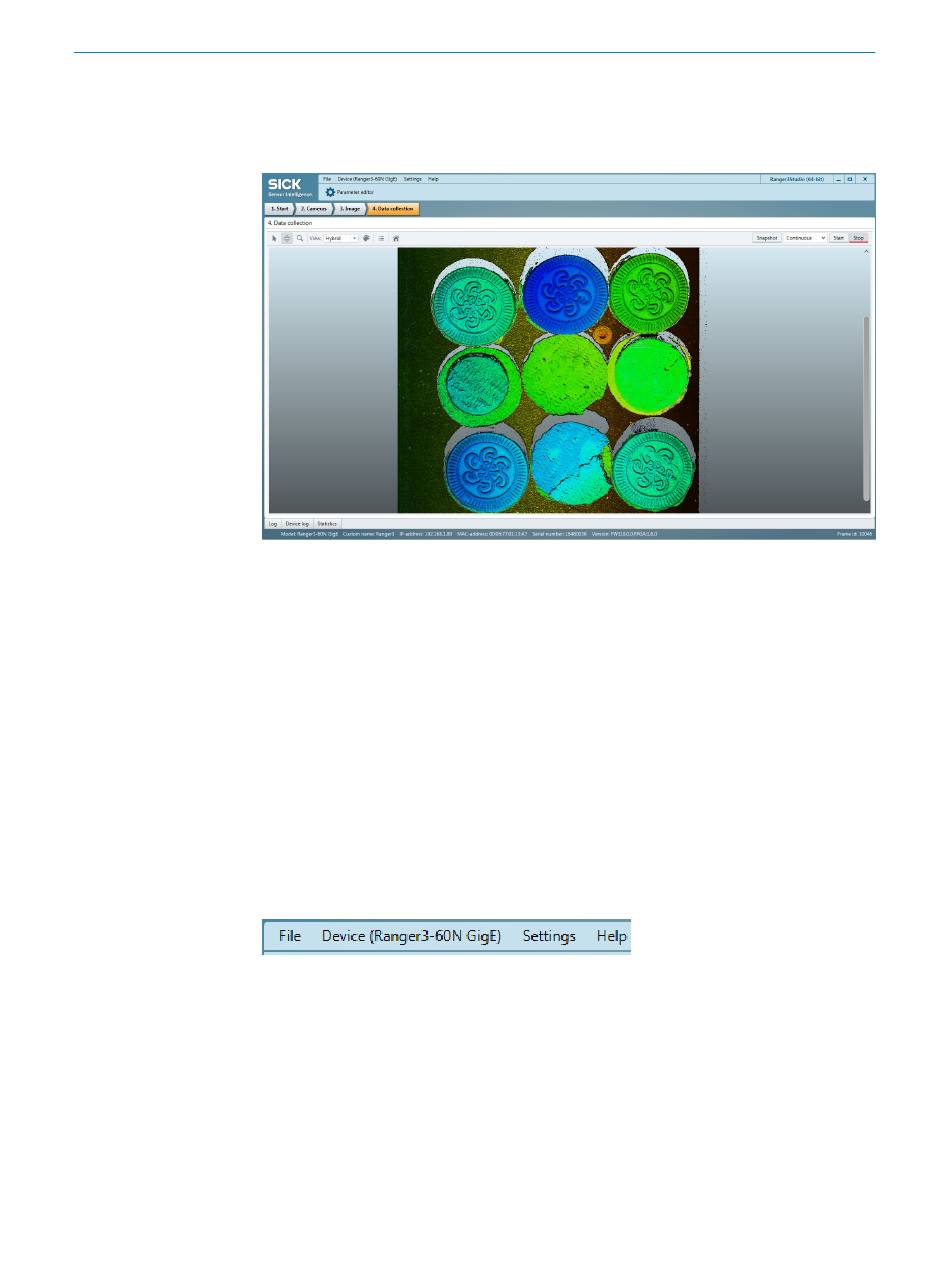

Abbildung 19: Grafische Benutzeroberfläche
Die Anwendung Ranger3 Studio ist Bestandteil des Ranger3-SDK
der PC-Software", Seite 23). Über ihre grafische Benutzeroberfläche (GUI) werden die
Kameraparameter konfiguriert und die Messergebnisse ausgewertet. Sie ist zudem
nützlich bei der Montage der Kamera und des Lasers und zum Anpassen von Fokus
und Blendeneinstellung.
Die GUI bietet verschiedene Möglichkeiten zur Darstellung der Daten. Sie können Daten
auch zur späteren Verwendung in einer Datei speichern. Sie können die Einstellungen
für die Kamera ändern und sofort sehen, wie sich die Änderungen auf das Messergeb‐
nis auswirken. Die GUI ist somit nützlich zur Ermittlung der besten Parametereinstellun‐
gen für eine bestimmte Anwendung.
Nachdem die Kamera für die Bereitstellung von Messdaten eingerichtet wurde, die die
Anforderungen erfüllen, können die Einstellungen in einer Parameterdatei auf dem PC
gespeichert werden.
Abbildung 20: Menüs
Es gibt vier Menüs.
Das Menü File enthält folgende Optionen:
•
Import configuration
• Export configuration
• Load buffer from file
• Save buffer to file
• Exit
Das Menü Device enthält folgende Optionen:
BEDIENUNG
(siehe „Installieren
B E T R I E B S A N L E I T U N G | Ranger3
8
49
