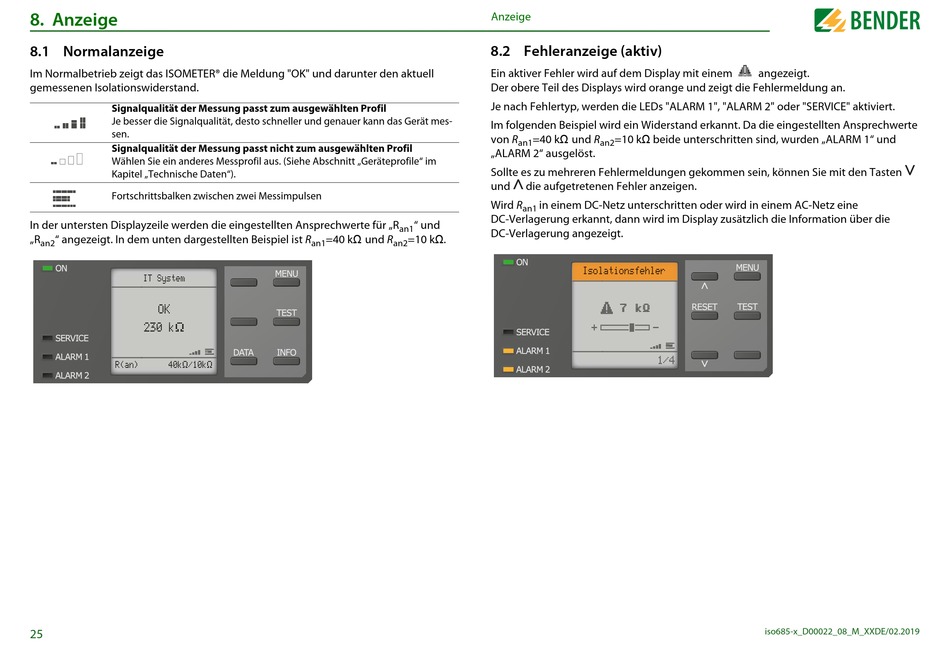

8. Anzeige

8.1 Normalanzeige

Im Normalbetrieb zeigt das ISOMETER® die Meldung "OK" und darunter den aktuell
gemessenen Isolationswiderstand.
Signalqualität der Messung passt zum ausgewählten Profil
Je besser die Signalqualität, desto schneller und genauer kann das Gerät mes-
sen.
Signalqualität der Messung passt nicht zum ausgewählten Profil
Wählen Sie ein anderes Messprofil aus. (Siehe Abschnitt „Geräteprofile" im
Kapitel „Technische Daten").
Fortschrittsbalken zwischen zwei Messimpulsen
In der untersten Displayzeile werden die eingestellten Ansprechwerte für „R
„R " angezeigt. In dem unten dargestellten Beispiel ist R
an2
IT System
OK
230 kΩ
R(an) 40kΩ/10kΩ
25
Anzeige

8.2 Fehleranzeige (aktiv)

Ein aktiver Fehler wird auf dem Display mit einem
Der obere Teil des Displays wird orange und zeigt die Fehlermeldung an.
Je nach Fehlertyp, werden die LEDs "ALARM 1", "ALARM 2" oder "SERVICE" aktiviert.
Im folgenden Beispiel wird ein Widerstand erkannt. Da die eingestellten Ansprechwerte
von R
„ALARM 2" ausgelöst.
Sollte es zu mehreren Fehlermeldungen gekommen sein, können Sie mit den Tasten
und
Wird R
DC-Verlagerung erkannt, dann wird im Display zusätzlich die Information über die
" und
an1
DC-Verlagerung angezeigt.
=40 kΩ und R =10 kΩ.
an1 an2
=40 kΩ und R =10 kΩ beide unterschritten sind, wurden „ALARM 1" und
an1 an2
die aufgetretenen Fehler anzeigen.
in einem DC-Netz unterschritten oder wird in einem AC-Netz eine
an1
Isolationsfehler
7 kΩ 7 kΩ
1/4
angezeigt.
