Inbetriebnahme
Vor der Inbetriebnahme ist eine Kontrolle des ordnungsgemäßen
Anschlusses des ISOMETER®s erforderlich
Führen Sie im spannungslosen Zustand der
Anlage eine Funktionsprüfung mittels eines
echten Erdschlusses durch, ggf. über einen dafür
geeigneten Widerstand.

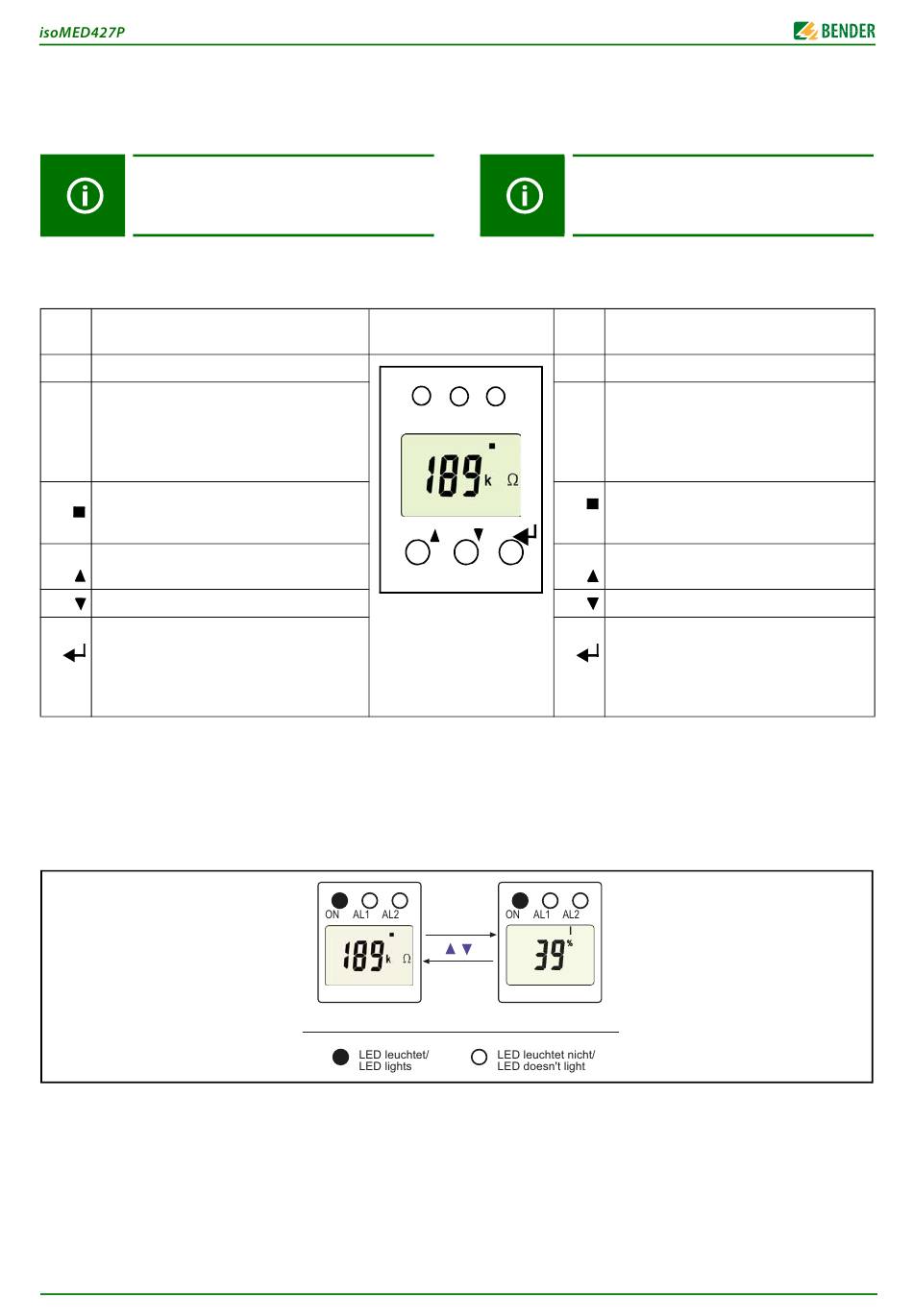

Anzeige- und Bedienelemente

Ele-
Funktion
ment
ON Betriebs-LED, grün
LED Alarm 1 leuchtet( gelb):
AL1
Ansprechwert R unterschritten
an
AL2
LED Alarm 2 leuchtet (gelb):
Ansprechwert % I oder/und °C überschritten
Display im Standard-Betrieb:
Blinkender Punkt = Messtakt
189 kΩ Isolationswiderstand R
T Test-Taste „T": Starten eines Selbsttests (2 s);
Aufwärts-Taste: Menüpunkte/Werte
Abwärts-Taste: Menüpunkte/Werte
MENU Start des Menübetriebs (2 s) ;
Enter-Taste:
(< 1,5 s) Menü-, Untermenü-Punkt, Wert
bestätigen.
(2 s) zurück zur nächst höheren Menü-Ebene

Anzeige im Standard-Betrieb

Ohne anstehende Alarme leuchtet die ON-LED und das Display
zeigt die aktuell gemessenen Werte. Mit den Aufwärts-/Abwärts-
tasten kann zwischen Isolationswert und prozentualem Last-
strom umgeschaltet werden. Wird nach der Umschaltung Enter
betätigt, bleibt die angezeigte Messkategorie erhalten.
4
.
Front of the device
ON
= 189 kΩ
F
T
Commissioning
Prior to commissioning, check proper connection of the
ISOMETER®.
Perform a functional test on the disconnected
system using a genuine earth fault, e.g. via a
suitable resistance.
Display and operating elements
Gerätefront/ Ele-
ment
ON
AL1
AL1 AL2
AL2
189 kΩ
Test Test button „T": to start a self test (2 s);
MENU
MENU To start the menu mode (2 s) ;
Display in standard mode
If there is no alarm pending, the ON LED lights and the currently
measured values are shown on the display. The Up and Down
buttons are used to switch over between the indication of the in-
sulation resistance value and the currently measured load current
in percentages. If the Enter button is pressed after changing the
display, the present display remains.
Function
Power On LED, green
LED Alarm 1 lights (yellow):
Response value R has fallen below the
an
limit
LED Alarm 2 lights (yellow):
Response value % I or/and °C exceeded
Display in standard mode:
Flashing point = measuring pulse
Insulation resistance R = 189 kΩ
F
UP button: Menu items/values
DOWN button: Menu items/values
ENTER button:
(< 1.5 s) To confirm menu item, submenu
item and value.
(2 s) To return to the next higher menu level
isoMED427P_D00043_03_M_DEEN / 03.2017
